ЛВБ Standart DN200 h300 - лоток водоотводный бетонный


Бетонный лоток Standart DN200 H300 C250

Лоток водоотводный бетонный ЛВБ Standart DN200 h300 C250 стенка 45 мм

  • Размеры (ДхШхВ), мм: 1000х290х300
  • Сечение: DN200, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип: лоток коробчатый для канавы
  • Вес лотка: 107,0 кг.
  • Артикул: Б200300
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

1260 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 100,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный ЛВБ Standart 200 h300
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х290х300
Гидравлическое сечение Ширина DN200 (200 мм), высота 240 мм.
Вес, кг 107,0
Артикул Б200300
Проходное сечение 357 см²
Пропускная способность 18,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, обочины дорог, парковые и пешеходные зоны, велодорожки
Особенности Доп. опция - вертикальный водоотвод под трубы Ø110/160/200 мм
Примечание Дополнительно можно выбрать водоприемную решетку: стальную или чугунную
Кол-во на паллете 10 шт.

Подробнее

Лоток Standart DN200 H300 водосточный канальный

Последняя модель в серии коробчатых бетонных лотков для канавы, шириной гидравлического сечения 200 мм - типоразмер Standart DN200 H300. Водосточный канал имеет показатель пропускной способности 18,2 литра в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр желоба. Проходное сечение лотка - 357 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций, а так же в местах с большой площадью водосбора. Часто встречается на обочине дороги, в садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110/160/200-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Standart DN200 H300 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

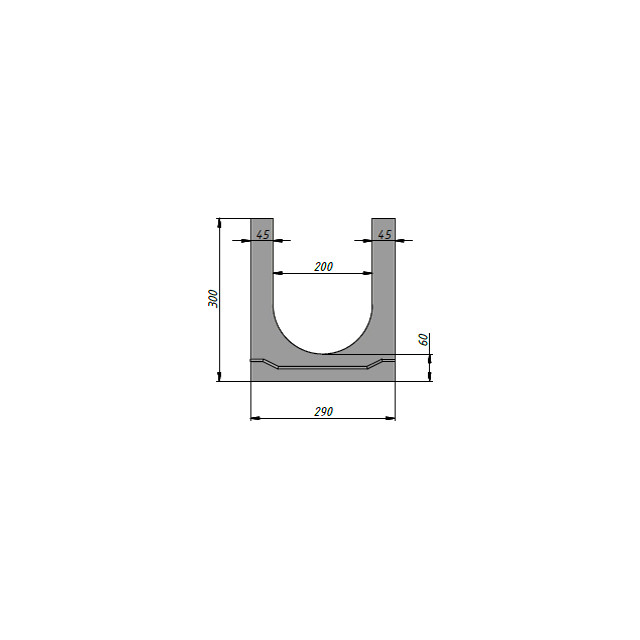

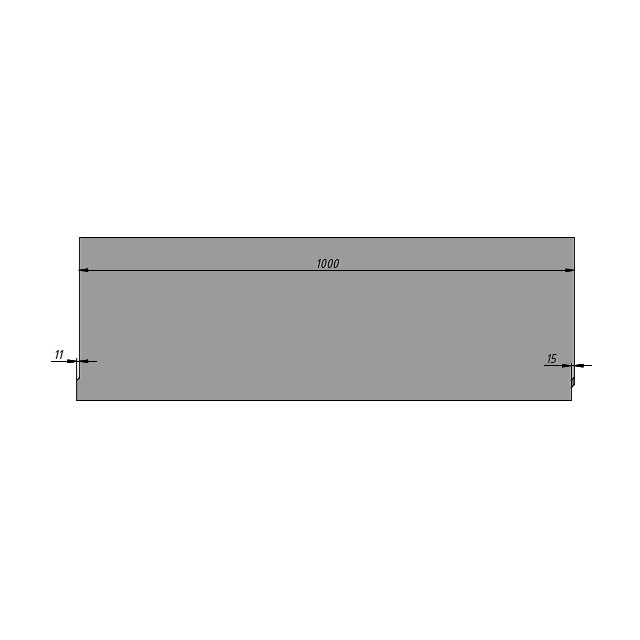

Чертежный вид лотка ЛВБ Standart DN200 H300 С250

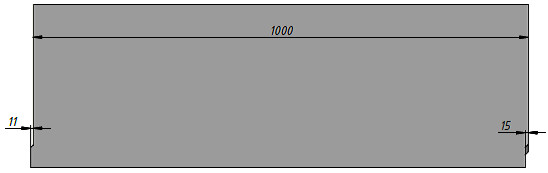

Чертеж бетонного лотка ЛВБ Standart DN200 H300

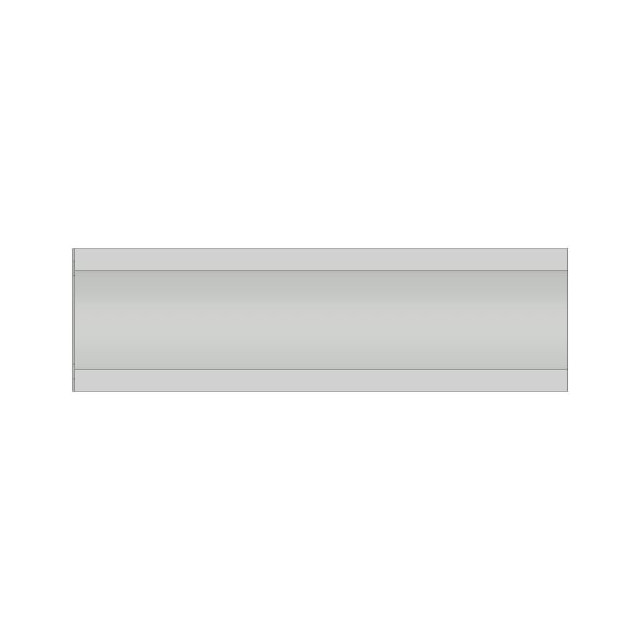

Вид сверху бетонного лотка ЛВБ Standart 200 H300

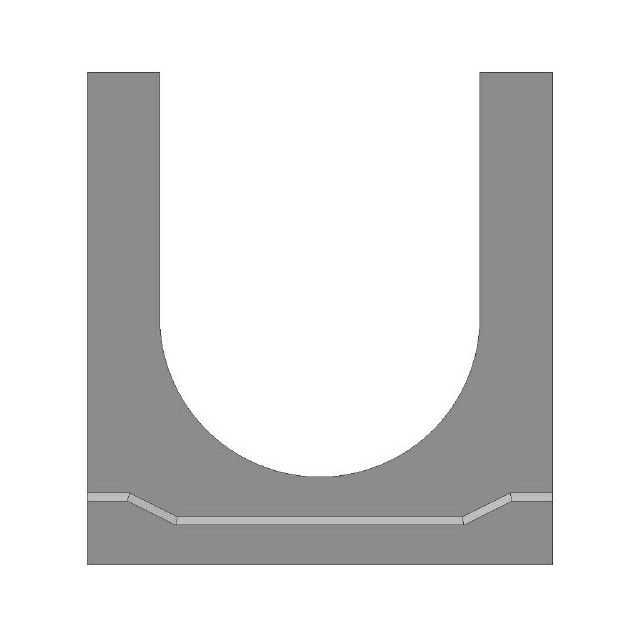

Схема, вид спереди бетонного лотка ЛВБ Standart DN200 H300

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN200 H300 и трубы Ø110/160 /200 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110/160-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Standart DN200 H300 С250, стенка 45 мм, коробчатый для канавы, может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции водосточных канальных лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
