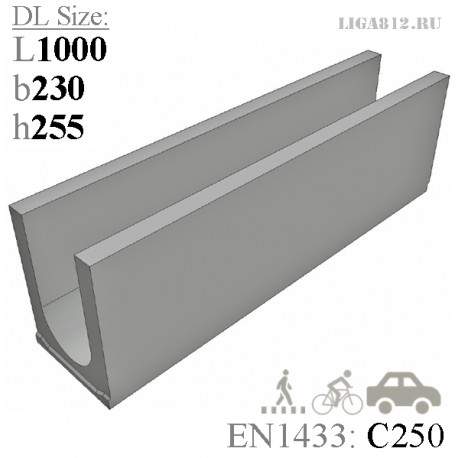

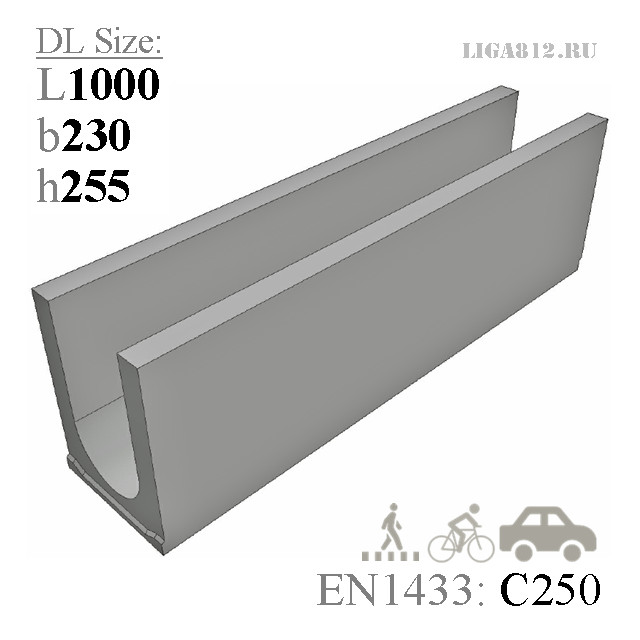

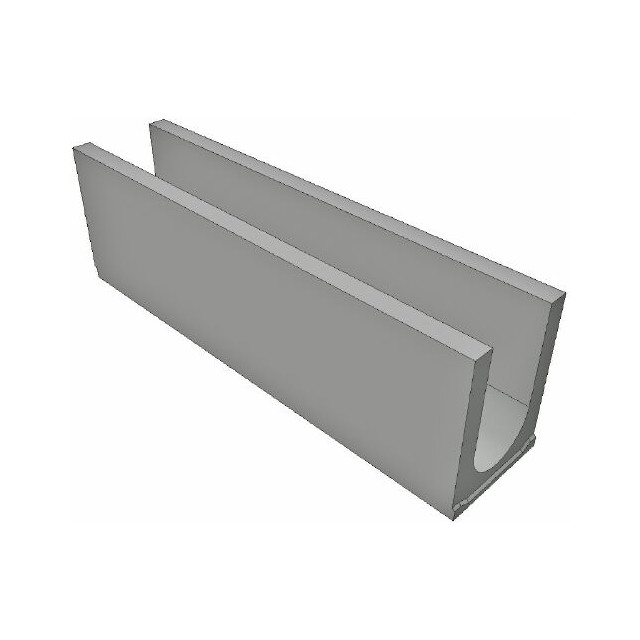

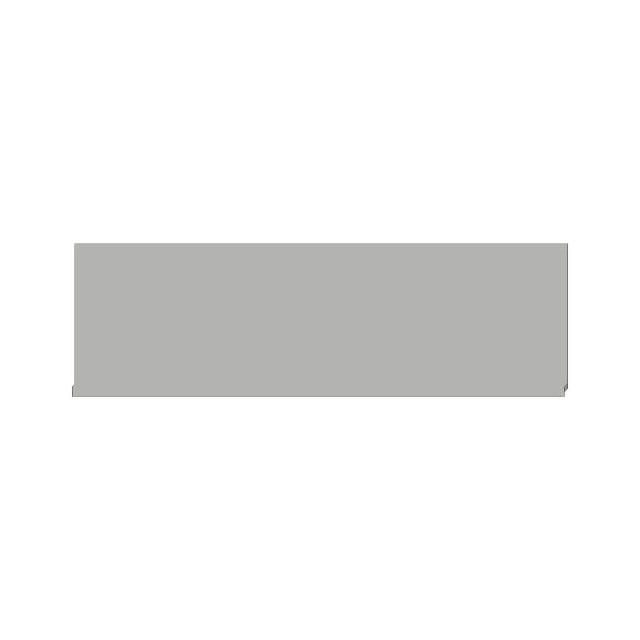

Бетонный лоток ЛВБ Standart DN150 H255 C250

Лоток Standart DN150 H255 водосточный канальный

Модель коробчатых бетонных лотков для канавы, шириной гидравлического сечения 150 мм - типоразмер Standart DN150 H255. Канал имеет показатель пропускной способности 10,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 255,5 см². Конструкция востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается на обочине дороги, в садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110/160-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Standart DN150 H255 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

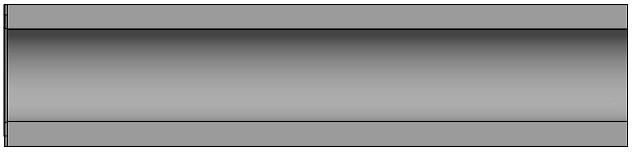

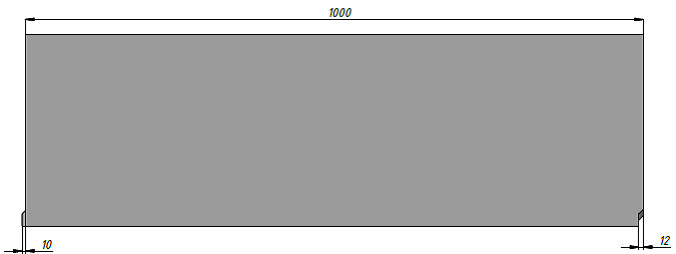

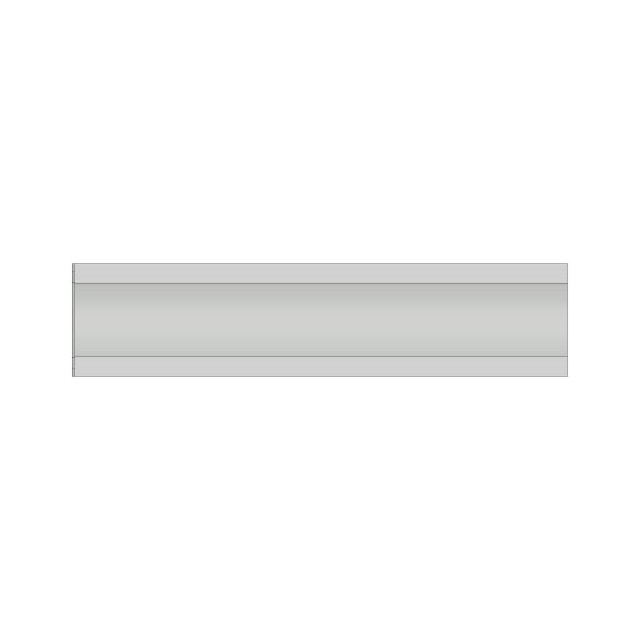

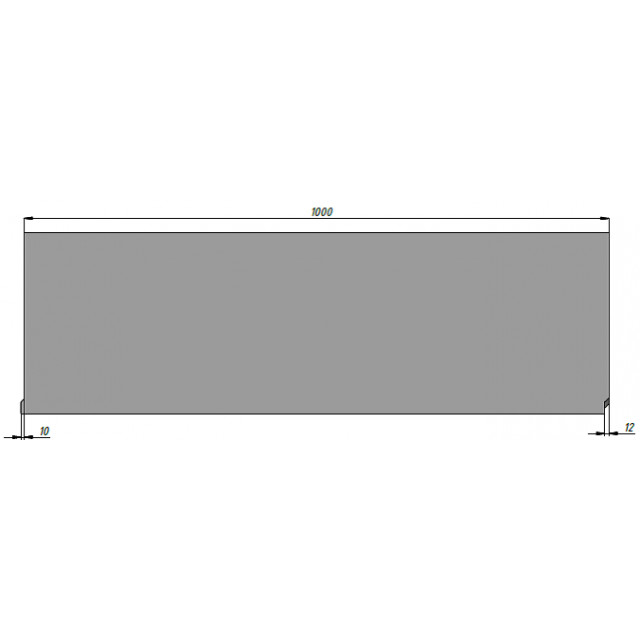

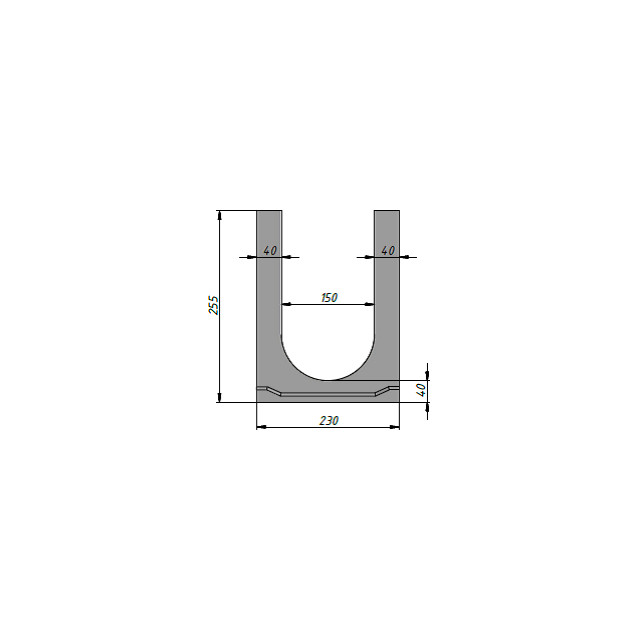

Чертежный вид лотка ЛВБ Standart DN150 H255 С250

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN150 H255 и трубы Ø110/160 мм:

Сброс воды через пескоуловитель. Подключается 110/160-ая труба:

Двухстороннее соединение с песколовкой:

Каскадное построение линии водоотвода из бетонных лотков:

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Standart DN150 H255 С250, стенка 40 мм, коробчатый для канавы, может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции водосточных канальных лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
