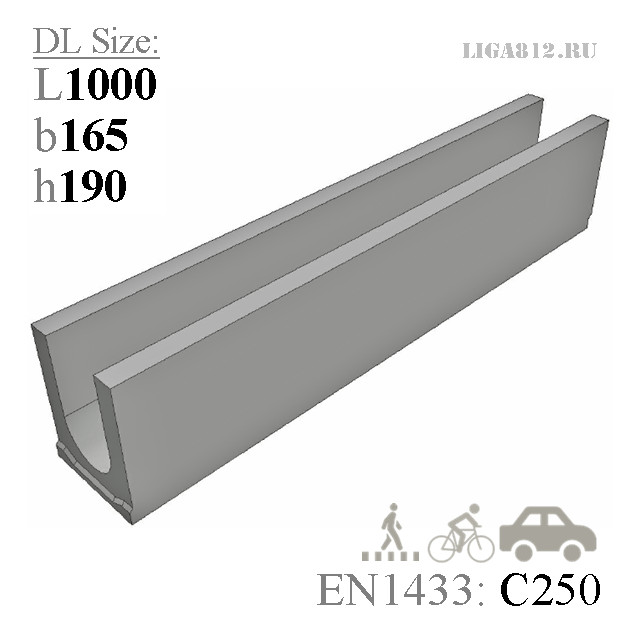

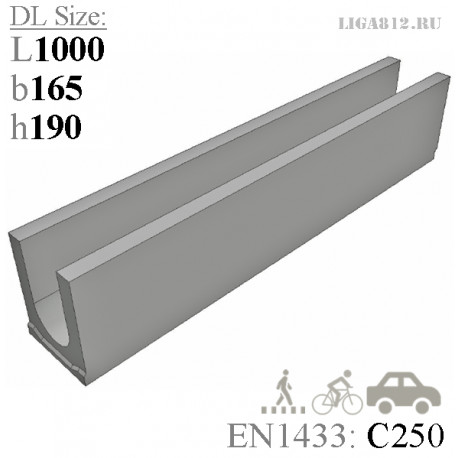

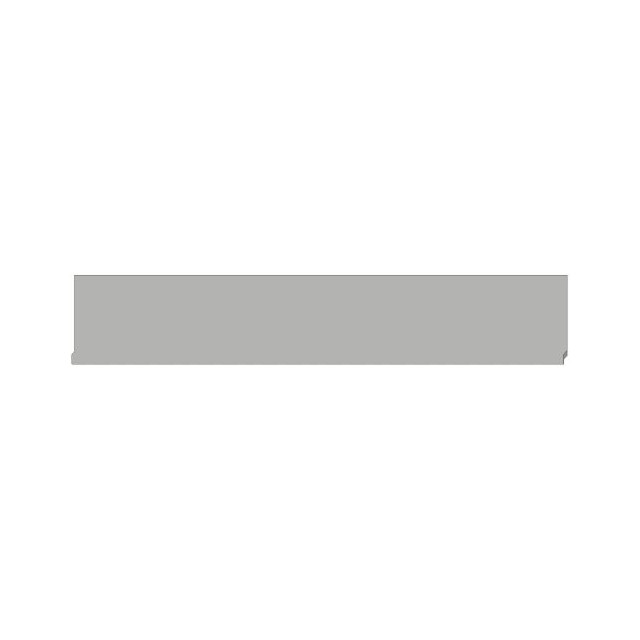

Лоток водоотводный бетонный Standart DN100 H190


Бетонный лоток Standart DN100 H190 C250

Лоток водоотводный бетонный Standart DN100 h190 C250 стенка 32,5 мм

  • Размеры (ДхШхВ), мм: 1000х165х190
  • Сечение: DN100, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип: лоток коробчатый для канавы
  • Вес лотка: 43,0 кг.
  • Артикул: Б100190
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

1620 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 200,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный Standart DN100 H190
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х165х190
Гидравлическое сечение Ширина DN100 (100 мм), высота 155 мм.
Вес, кг 43,0
Артикул Б100190
Проходное сечение 110 см²
Пропускная способность 8,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, парковые и пешеходные зоны, велодорожки
Особенности Доп. опция - вертикальный водоотвод под трубы Ø110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 25 шт.

Подробнее

Лоток Standart DN100 H190 коробчатый

Заключительная версия коробчатых бетонных лотков для канавы, шириной гидравлического сечения 100 мм - типоразмер Standart DN100 H190. Канал имеет показатель пропускной способности 8,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 110 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается в подземных или многоуровневых паркингах, садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система Standart DN100 H190 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Standart DN100 H190 С250

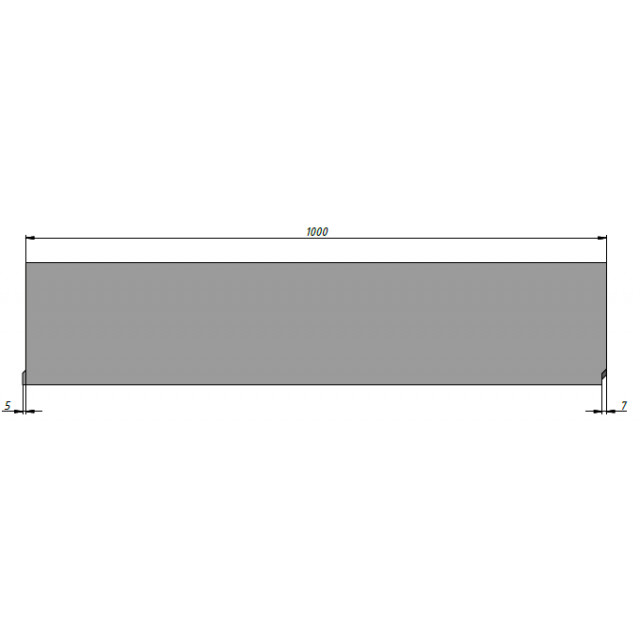

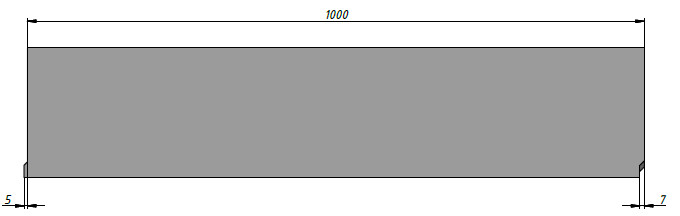

Чертеж бетонного лотка Standart 100 H190

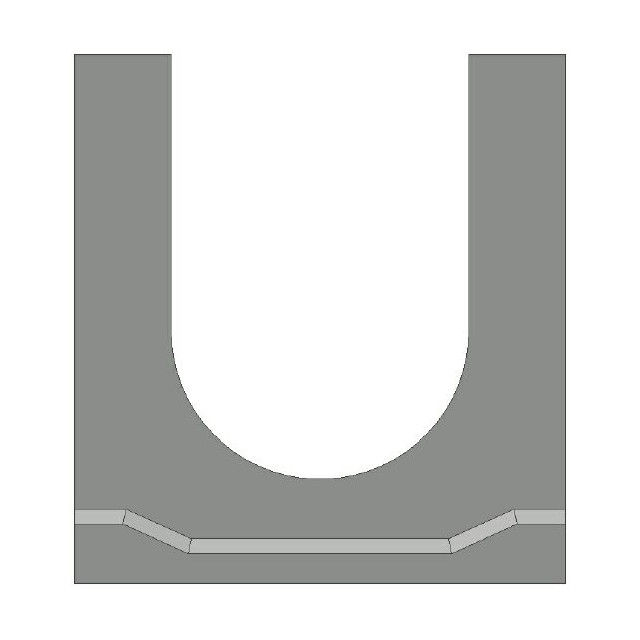

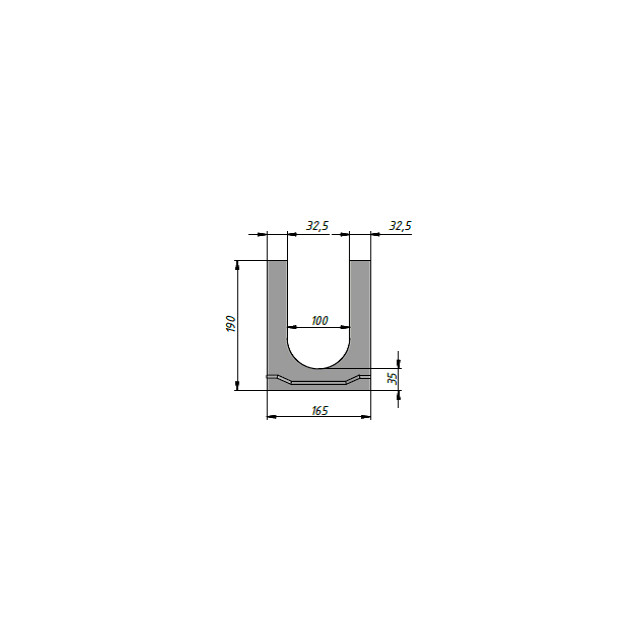

Схема, вид спереди бетонного лотка Standart 100 H190

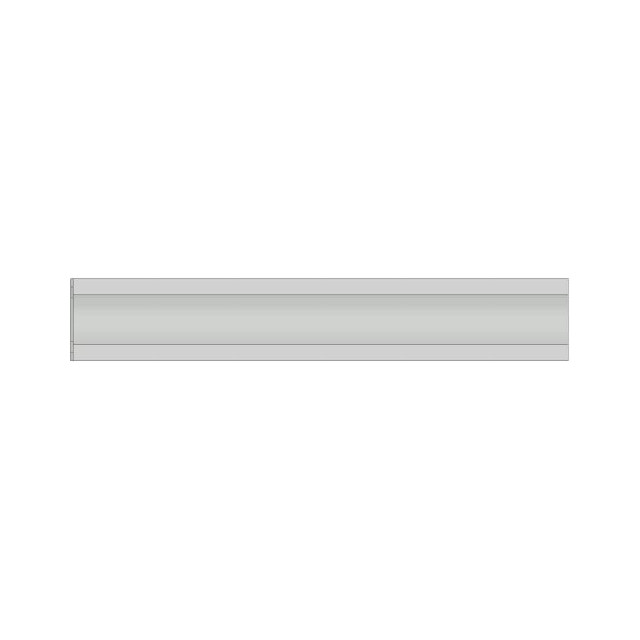

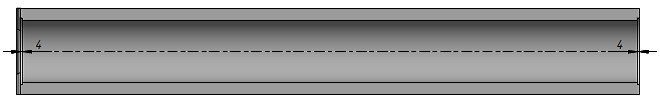

Вид сверху бетонного лотка Standart 100 H190

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H190 и трубы Ø110 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена дренажного элемента, тип - Лоток водоотводный бетонный Standart DN100 H190 С250, стенка 32,5 мм может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
