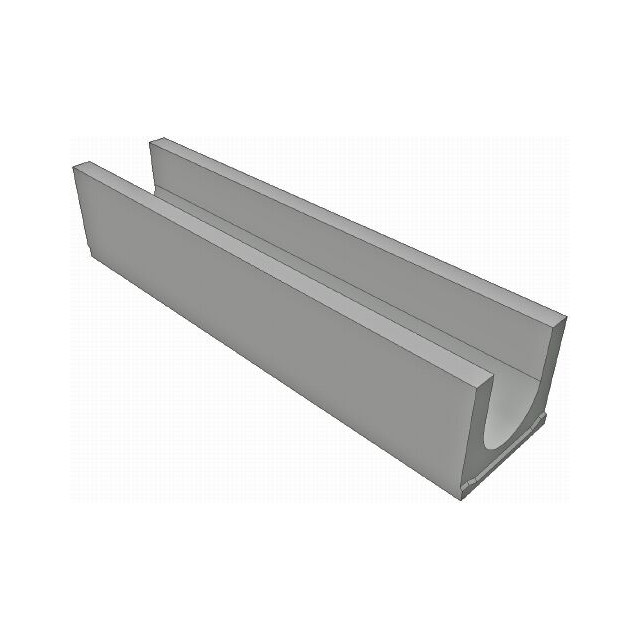

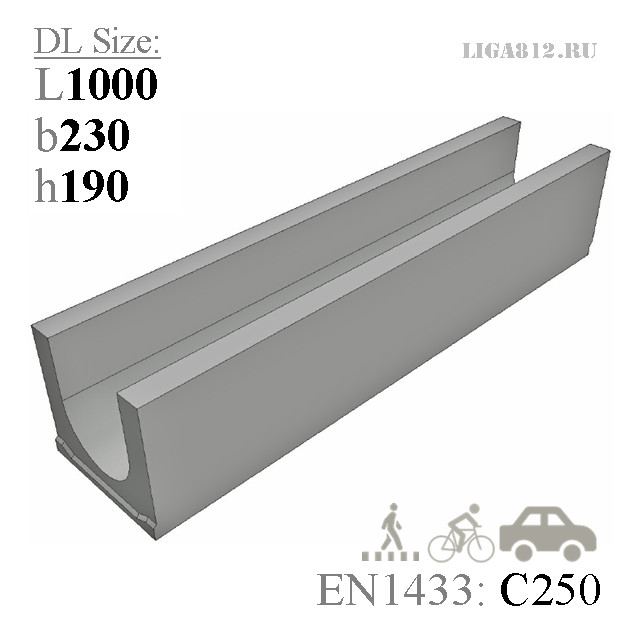

ЛВБ Standart DN150 h190 - лоток водоотводный бетонный

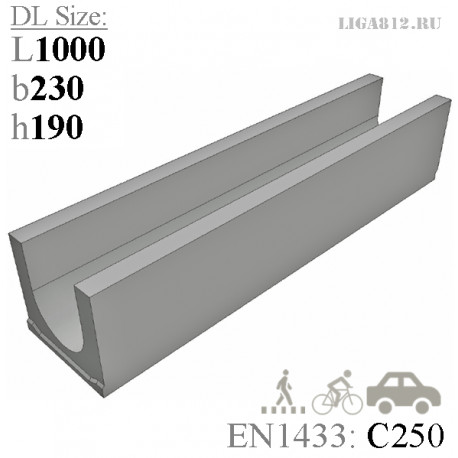

Бетонный лоток ЛВБ Standart DN150 H190 C250

Лоток водоотводный бетонный ЛВБ Standart DN150 h190 C250 стенка 40 мм

  • Размеры (ДхШхВ), мм: 1000х230х190
  • Сечение: DN150, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип: лоток коробчатый для канавы
  • Вес лотка: 60,0 кг.
  • Артикул: Б150190
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

1640 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 875,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный ЛВБ Standart 150 h190
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х230х190
Гидравлическое сечение Ширина DN150 (150 мм), высота 150 мм.
Вес, кг 60,0
Артикул Б150190
Проходное сечение 150,5 см²
Пропускная способность 5,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, обочины дорог, парковые и пешеходные зоны, велодорожки
Особенности Доп. опция - вертикальный водоотвод под трубы Ø110/160 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 16 шт.

Подробнее

Лоток Standart DN150 H190 водосточный канальный

Стартовая версия коробчатых бетонных лотков для канавы, шириной гидравлического сечения 150 мм - типоразмер Standart DN150 H190. Канал имеет показатель пропускной способности 5,3 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 150,5 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается на обочине дороги, в садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110/160-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Standart DN150 H190 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка ЛВБ Standart DN150 H190 С250

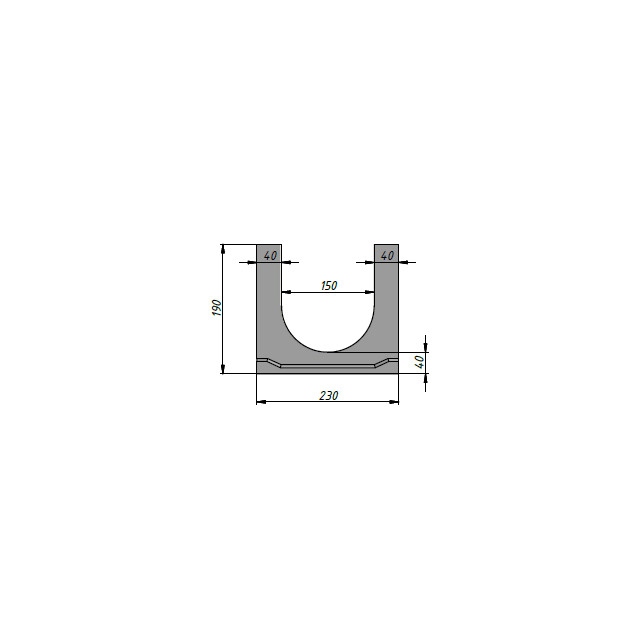

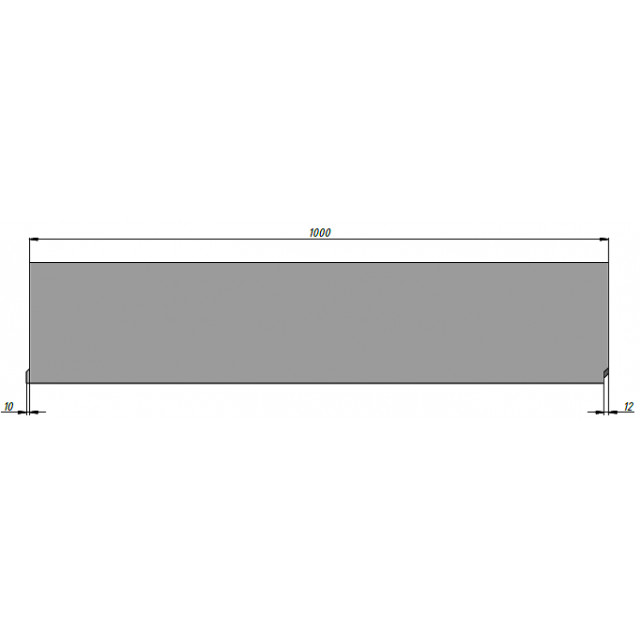

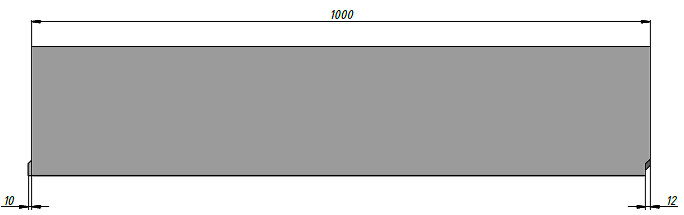

Чертеж бетонного лотка ЛВБ Standart 150 H190

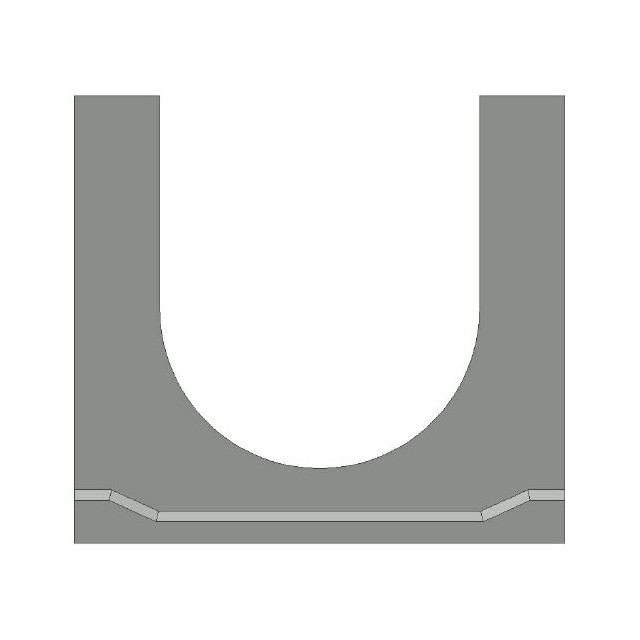

Схема, вид спереди бетонного лотка ЛВБ Standart 150 H190

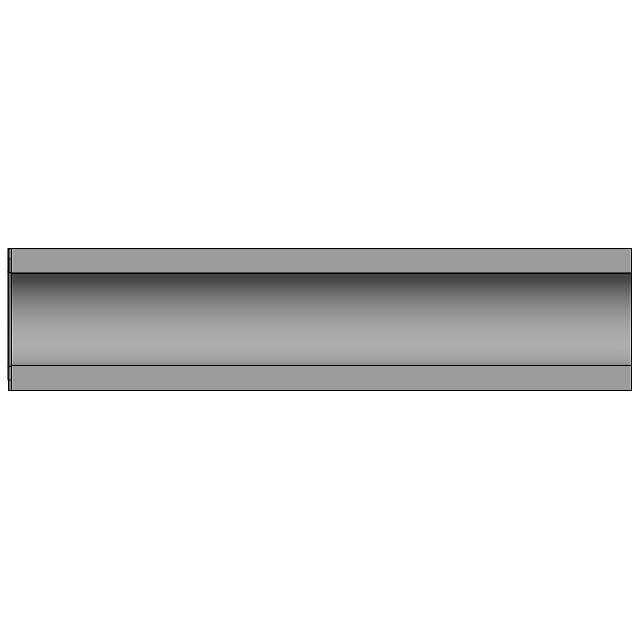

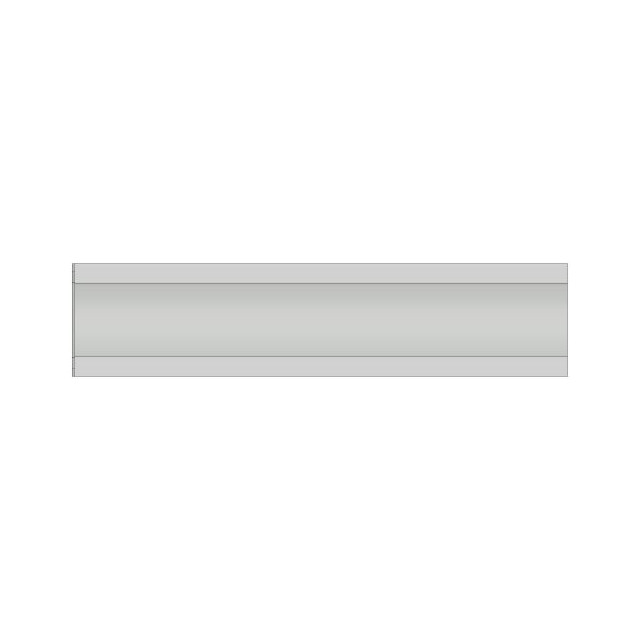

Вид сверху бетонного лотка ЛВБ Standart 150 H190

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN150 H190 и трубы Ø110/160 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110/160-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Standart DN150 H190 С250, стенка 40 мм, коробчатый для канавы, может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции водосточных канальных лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
