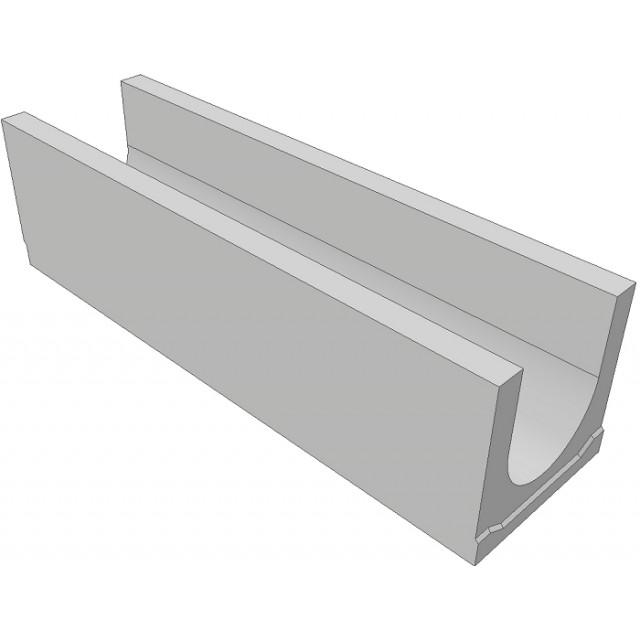

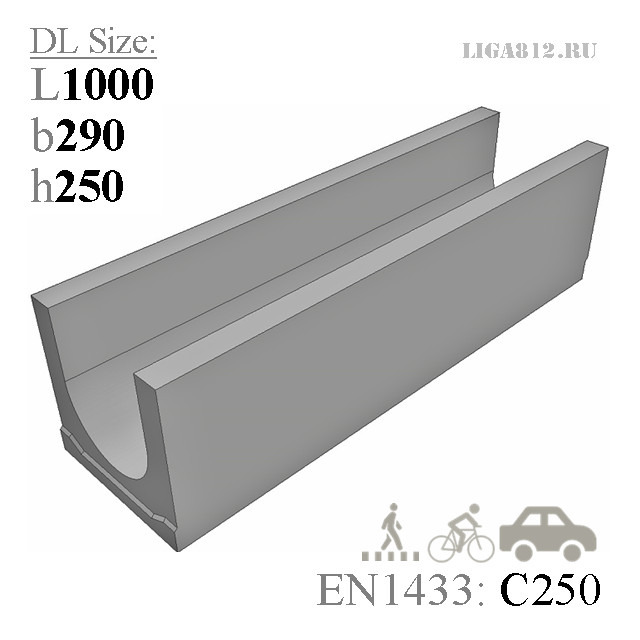

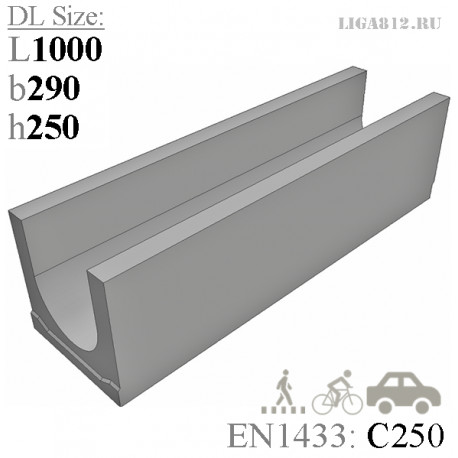

Бетонный лоток Standart DN200 H250 C250

Лоток Standart DN200 H250 водосточный канальный

Начальная модель коробчатых бетонных лотков для канавы, шириной гидравлического сечения 200 мм - типоразмер Standart DN200 H250. Водосточный канал имеет показатель пропускной способности 12,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр желоба. Проходное сечение лотка - 330 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций, а так же в местах с большой площадью водосбора. Часто встречается на обочине дороги, в садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110/160/200-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Standart DN200 H250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

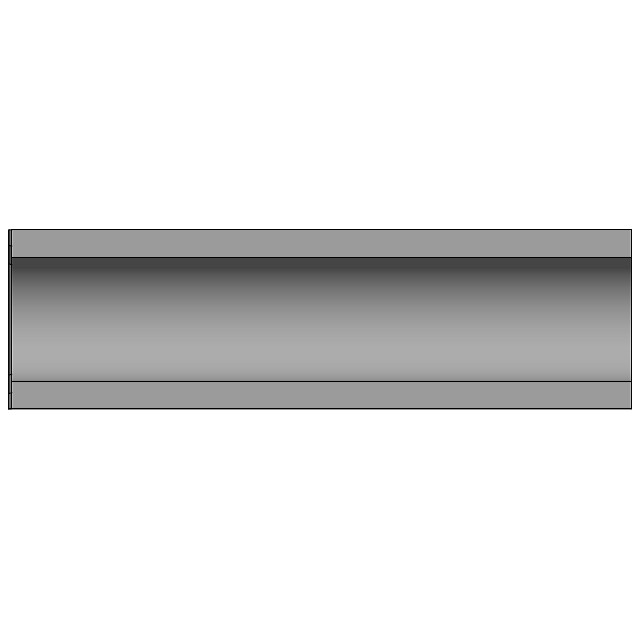

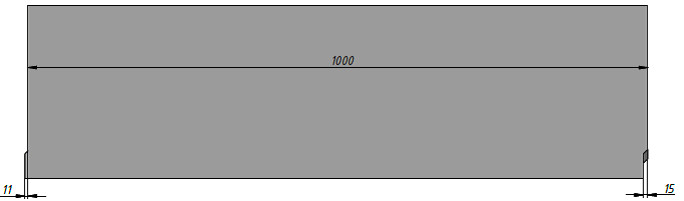

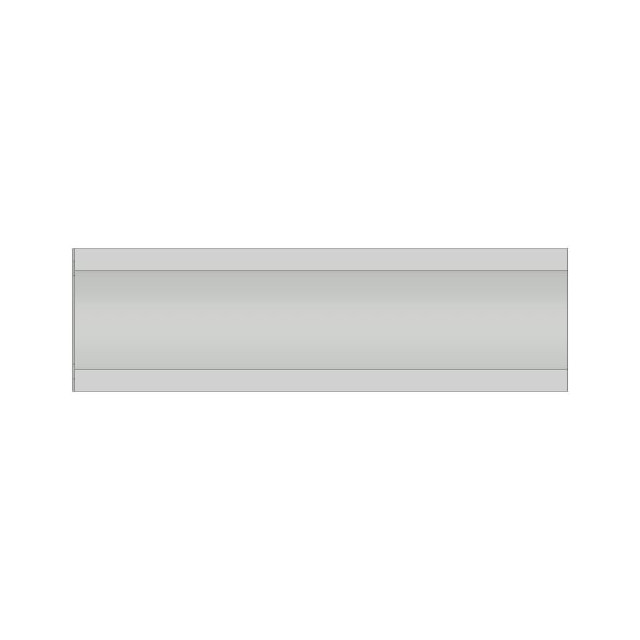

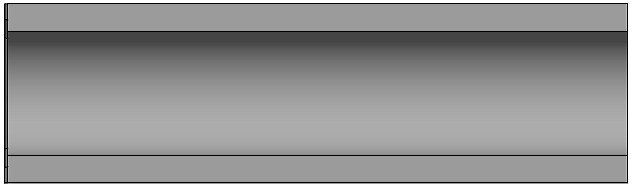

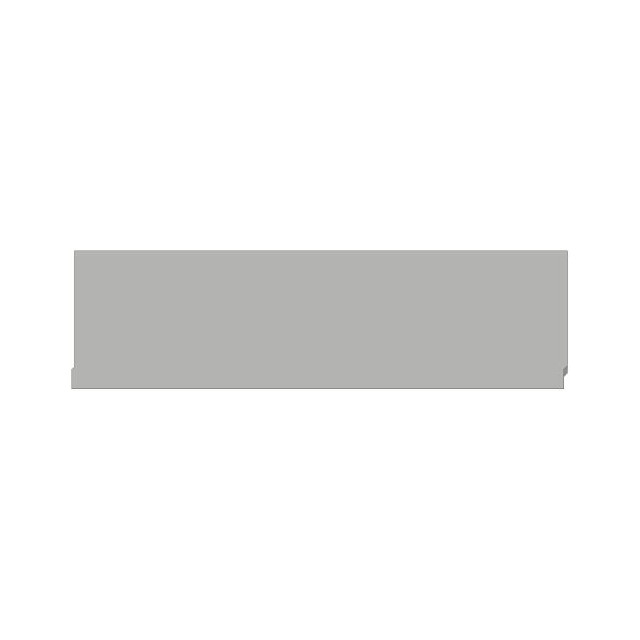

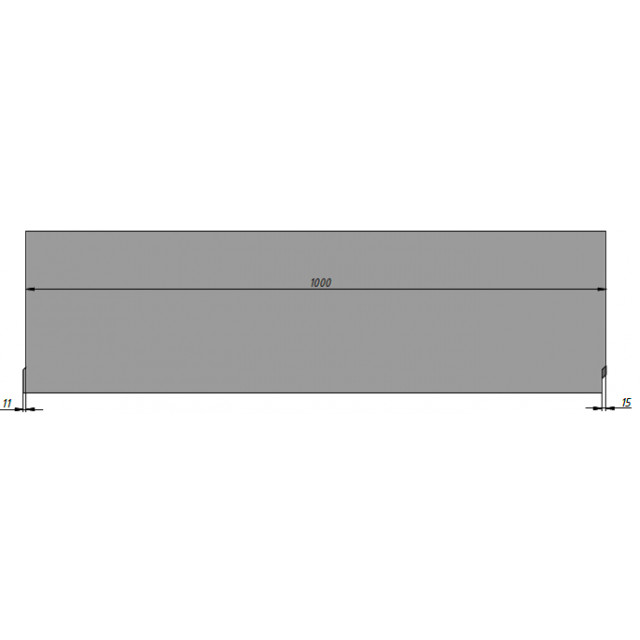

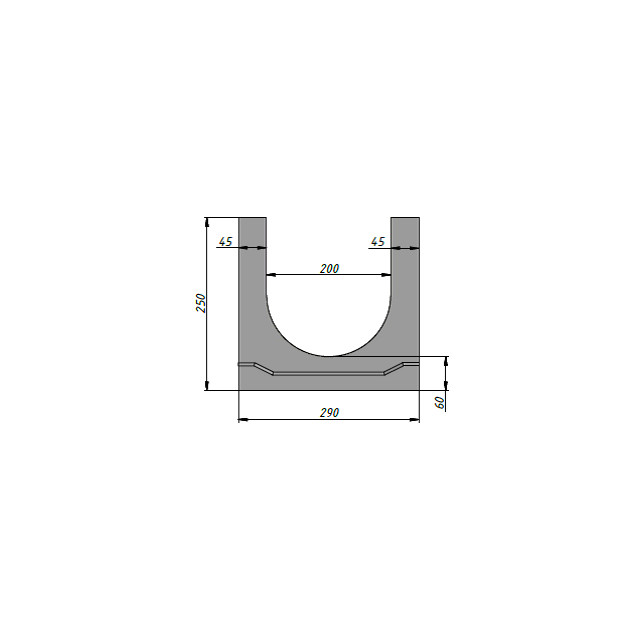

Чертежный вид лотка ЛВБ Standart DN200 H250 С250

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN200 H250 и трубы Ø110/160 /200 мм:

Сброс воды через пескоуловитель. Подключается 110/160-ая труба:

Двухстороннее соединение с песколовкой:

Каскадное построение линии водоотвода из бетонных лотков:

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Standart DN200 H250 С250, стенка 45 мм, коробчатый для канавы, может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции водосточных канальных лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
