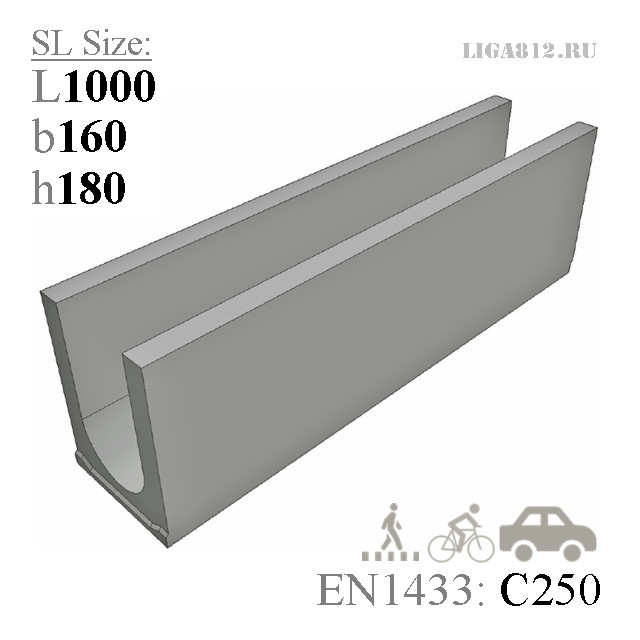

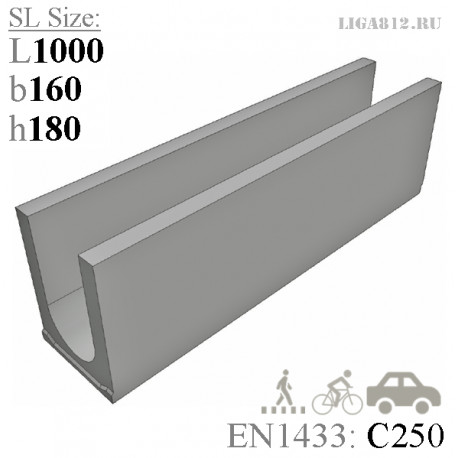

Лоток водоотводный бетонный ЛВБ Plus 100 H180 С250 коробчатый, стенка 30 мм
Цена указана за штуку.
645 Товар товаров
в наличии на складе
Внимание: ограниченное количество товара в наличии!
Будет доступен:
Обратный звонок Свяжитесь со мной
Название в проекты | Лоток ЛВБ Plus 100 H180 коробчатый, стенка 30 мм |
Материал | Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50 |
Класс нагрузки | А-С (до 25 тонн) |

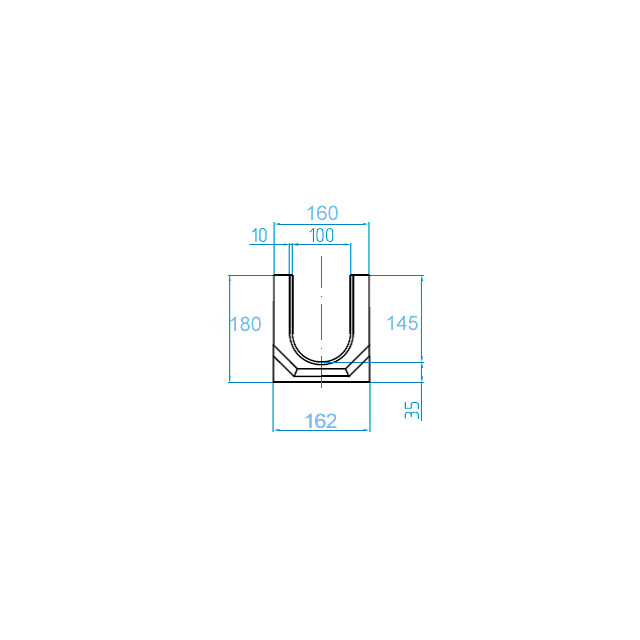

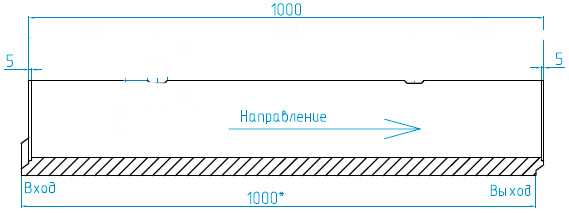

Размеры (ДхШхВ), мм | 1000х160/162х180 |
Гидравлическое сечение | Ширина DN100 (100 мм), высота 145 мм. |
Вес, кг | 38,0 |
Артикул | Б10180 |
Проходное сечение | 147 см² |
Пропускная способность | 9,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала) |
Области применения | Паркинги, АЗС, парковые и пешеходные зоны, велодорожки |
Особенности | Участвует в построении лотков каскадом и лотков с уклоном. Доп. опция - вертикальный водоотвод под трубы Ø110 мм |
Примечание | Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную |
Кол-во на паллете | 30 шт. |
Нейтральная по высоте версия коробчатых бетонных лотков шириной гидравлического сечения 100 мм, типоразмер - ЛВБ Plus 100 H180 класса C250. Канал имеет показатель пропускной способности 9,1 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 147 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается на обочинах дорог, в садово-парковых зонах .
При построении линии водоотвода методом каскада участвует шестым номером после типоразмера с высотой 165 мм. Если ЛВБ Plus 100 H180 принимает участие в составе лотков с уклоном, то устанавливается между лотками с переменным сечением №017 и №1. По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.
При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H180 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину - 136 мм, лоток - 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.
Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.
Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Plus 100 H180 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H180 и трубы Ø110 мм:
Сброс воды через пескоуловитель. Подключается 110-ая труба:
Двухстороннее соединение с песколовкой:
Каскадное построение линии водоотвода из бетонных лотков:
Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Plus 100 H180 коробчатый может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
