Бетонные лотки ЛВБ Plus 100 с уклоном 0,5%, высота 80-215 мм
> Водоотвод>Бетонные лотки>Бетонные лотки ЛВ>Лотки ЛВБ Plus DN100 C250 с уклоном 0,5%

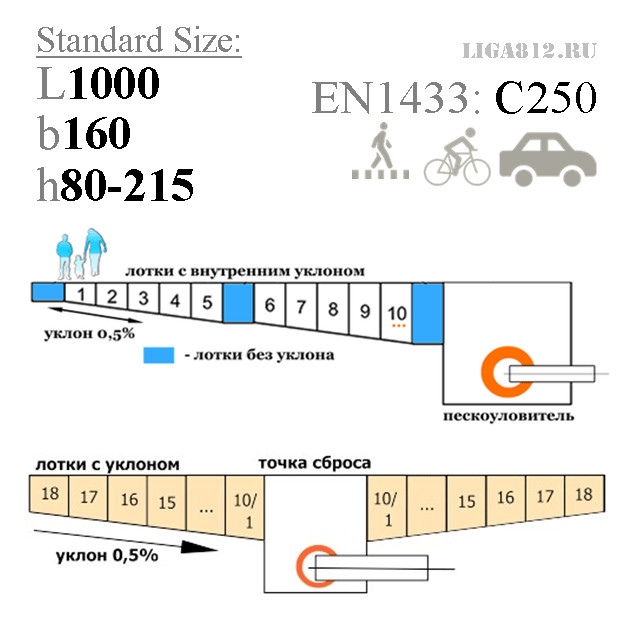

Лотки бетонные ЛВБ Plus DN100 C250 с уклоном 0,5% Увеличить

Лотки ЛВБ Plus DN100 C250 с уклоном 0,5%

Лотки водоотводные бетонные ЛВБ Plus 100 С250 коробчатые с уклоном 0,5%

  • Размеры (ДхШхВ), мм: 1000х160х80-215
  • Сечение: DN100, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 24,0-45,0 кг.
  • Артикул: Б10У01-Б10У10
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Стоимость лотков по высоте в таблице в описании товара!

Подробнее

3870 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 200,00 руб

Подробнее

Бетонные лотки с уклоном DN100 H80-215 водосточные

Для водосточных бетонных лотков серии ЛВБ Plus шириной гидравлического сечения - 100 мм разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с территорий с большой площадью водосбора, при помощи универсальных каналов, имеющих уклон по дну основания 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности, при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 20-ти лотков с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективной ливневой канализации могут быть задействованы семь прямых канала такого же сечения, внешние высоты которых: 80, 105, 130, 155, 165, 190, 215 мм.

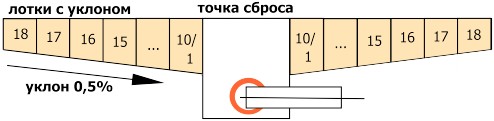

Схема уклонов

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Plus 100 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Размерный ряд лотков ЛВБ Plus DN100 с уклоном

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии ЛВБ Plus DN100 , которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением, для увеличения дренажной линии!

Лоток водоотводный ЛВБ Plus DN100 бетонный с уклоном 0,5%, кл. С250
АртикулТипоразмерДлина, ммШирина, ммВысота вход-выход, ммВес, кг
Б1080 ЛВБ Plus DN100 H80 1000 160/162 80 24,0
Б10У01 ЛВБ Plus DN100 с уклоном 0,5% №01 1000 160/162 80-85 24,9
Б10У02 ЛВБ Plus DN100 с уклоном 0,5% №02 1000 160/162 85-90 25,6
Б10У03 ЛВБ Plus DN100 с уклоном 0,5% №03 1000 160/162 90-95 26,3
Б10У04 ЛВБ Plus DN100 с уклоном 0,5% №04 1000 160/162 95-100 27,0
Б10У05 ЛВБ Plus DN100 с уклоном 0,5% №05 1000 160/162 100-105 27,7
Б10105 ЛВБ Plus DN100 H105 1000 160/162 105 26,0
Б10У06 ЛВБ Plus DN100 с уклоном 0,5% №06 1000 160/162 105-110 28,4
Б10У07 ЛВБ Plus DN100 с уклоном 0,5% №07 1000 160/162 110-115 27,7
Б10У08 ЛВБ Plus DN100 с уклоном 0,5% №08 1000 160/162 115-120 29,8
Б10У09 ЛВБ Plus DN100 с уклоном 0,5% №09 1000 160/162 120-125 30,5
Б10У010 ЛВБ Plus DN100 с уклоном 0,5% №010 1000 160/162 125-130 31,2
Б10130 ЛВБ Plus DN100 H130 1000 160/162 130 29,8
Б10У011 ЛВБ Plus DN100 с уклоном 0,5% №011 1000 160/162 130-135 31,9
Б10У012 ЛВБ Plus DN100 с уклоном 0,5% №012 1000 160/162 135-140 32,6
Б10У013 ЛВБ Plus DN100 с уклоном 0,5% №013 1000 160/162 140-145 33,3
Б10У014 ЛВБ Plus DN100 с уклоном 0,5% №014 1000 160/162 145-150 34,0
Б10У015 ЛВБ Plus DN100 с уклоном 0,5% №015 1000 160/162 150-155 34,7
Б10155 ЛВБ Plus DN100 H155 1000 160/162 155 34,0
Б10У016 ЛВБ Plus DN100 с уклоном 0,5% №016 1000 160/162 155-160 35,4
Б10У017 ЛВБ Plus DN100 с уклоном 0,5% №017 1000 160/162 160-165 36,1
Б10165 ЛВБ Plus DN100 H165 1000 160/162 165 37,0
Б10У1 ЛВБ Plus DN100 с уклоном 0,5% №1 1000 160/162 165-170 36,8
Б10У2 ЛВБ Plus DN100 с уклоном 0,5% №2 1000 160/162 170-175 37,6
Б10У3 ЛВБ Plus DN100 с уклоном 0,5% №3 1000 160/162 175-180 38,3
Б10У4 ЛВБ Plus DN100 с уклоном 0,5% №4 1000 160/162 180-185 39,0
Б10У5 ЛВБ Plus DN100 с уклоном 0,5% №5 1000 160/162 185-190 39,7
Б10190 ЛВБ Plus DN100 H190 1000 160/162 190 40,0
Б10У6 ЛВБ Plus DN100 с уклоном 0,5% №6 1000 160/162 190-195 40,4
Б10У7 ЛВБ Plus DN100 с уклоном 0,5% №7 1000 160/162 195-200 41,1
Б10У8 ЛВБ Plus DN100 с уклоном 0,5% №8 1000 160/162 200-205 41,8
Б10У9 ЛВБ Plus DN100 с уклоном 0,5% №9 1000 160/162 205-210 42,5
Б10У10 ЛВБ Plus DN100 с уклоном 0,5% №10 1000 160/162 210-215 43,2
Б10215 ЛВБ Plus DN100 H215 1000 160/162 215 44,0

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Plus 100 коробчатый с уклоном 0,5% может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
