ЛВБ Plus 100 H165 С250 - бетонный лоток коробчатый №0/0

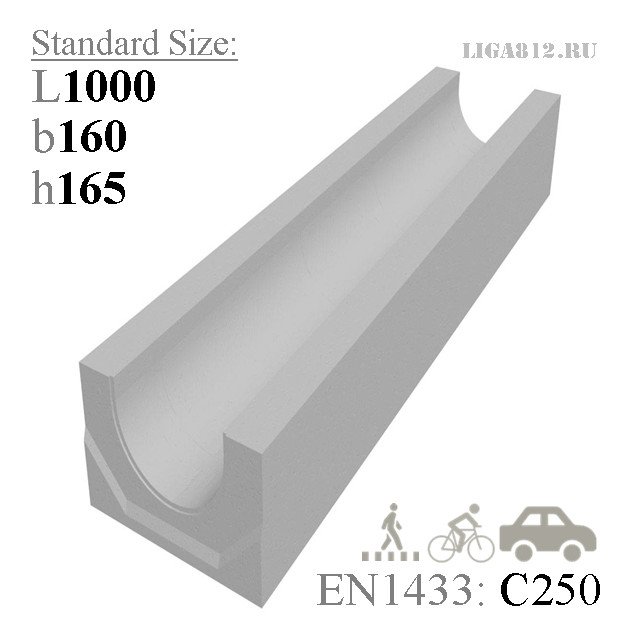

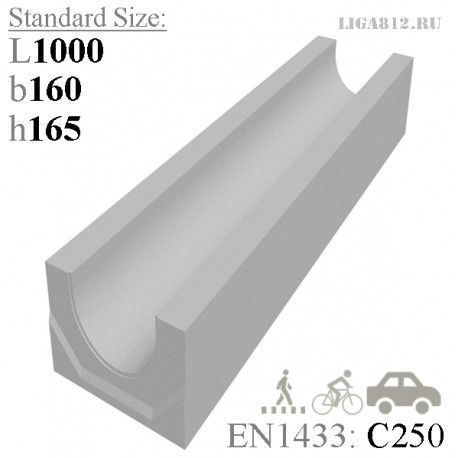

Бетонный лоток ЛВБ Plus DN100 H165 C250

Лоток водоотводный бетонный ЛВБ Plus 100 H165 С250 коробчатый, стенка 30 мм

  • Размеры (ДхШхВ), мм: 1000х160х165
  • Сечение: DN100, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 37,0 кг.
  • Артикул: Б10165
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

2453 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

862,00 руб

Характеристики

Название в проекты Лоток ЛВБ Plus 100 H165 №0/0 коробчатый, стенка 30 мм
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160/162х165
Гидравлическое сечение Ширина DN100 (100 мм), высота 130 мм.
Вес, кг 37,0
Артикул Б10165
Проходное сечение 126 см²
Пропускная способность 8,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, парковые и пешеходные зоны, велодорожки
Особенности Участвует в построении лотков каскадом и лотков с уклоном. Доп. опция - вертикальный водоотвод под трубы Ø110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 30 шт.

Подробнее

Бетонный лоток DN100 H165 водосточный

Средняя по высоте версия коробчатых бетонных лотков шириной гидравлического сечения 100 мм, типоразмер - ЛВБ Plus 100 H165 класса C250. Канал имеет показатель пропускной способности 8,5 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 126 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций. Часто встречается в подземных или многоуровневых паркингах, садово-парковых зонах .

При построении линии водоотвода методом каскада участвует пятым номером после типоразмера с высотой 155 мм, но в номенклатурной базе маркируется как №0/0. Если ЛВБ Plus 100 H165 №0/0 принимает участие в составе лотков с уклоном, то устанавливается между лотками с переменным сечением №017 и №1. По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Info

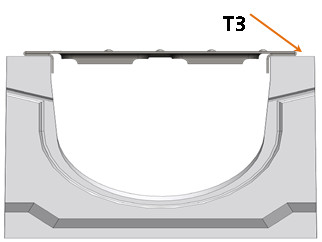

При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H165 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину – 136 мм, лоток – 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.
Разная ширина лотка и решеткиРазная ширина бетонного лотка и решетки

Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Plus 100 H165 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка ЛВБ Plus 100 H165 С250

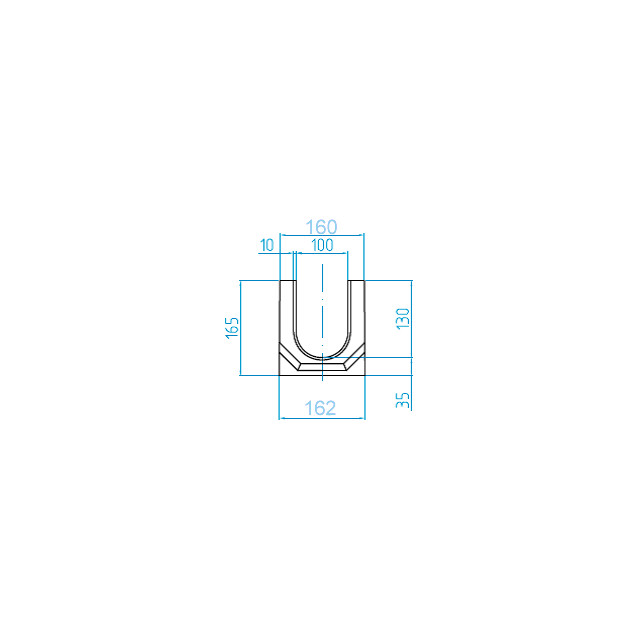

Чертеж бетонного лотка ЛВБ Plus 100 H165

Схема бетонного лотка ЛВБ Plus 100 H165

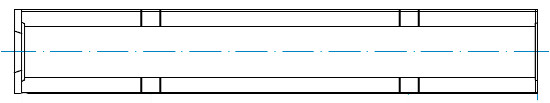

Вид сверху бетонного лотка ЛВБ Plus 100 H165

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H165 и трубы Ø110 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Plus 100 H165 коробчатый может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
