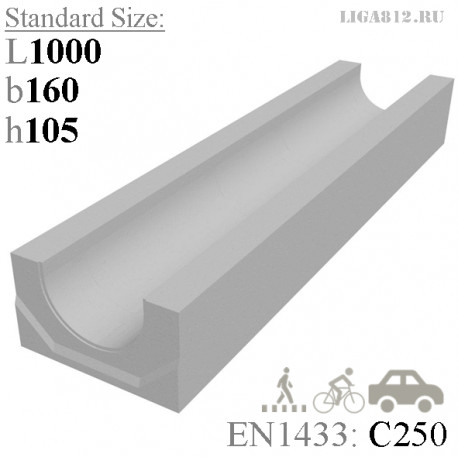

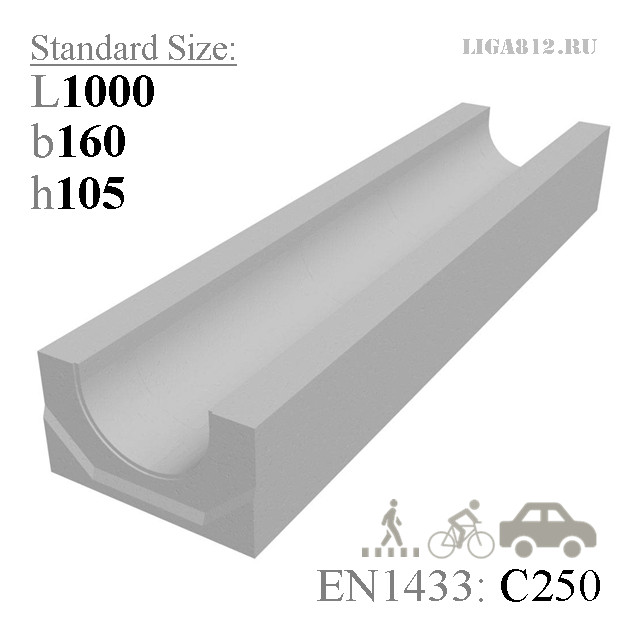

Лоток водоотводный бетонный ЛВБ Plus 100 H105 С250 коробчатый, стенка 30 мм
Цена указана за штуку.
2460 Товар товаров
в наличии на складе
Внимание: ограниченное количество товара в наличии!
Будет доступен:
Обратный звонок Свяжитесь со мной
Название в проекты | Лоток ЛВБ Plus 100 H105 №0/05 коробчатый мелкосидящий, стенка 30 мм |
Материал | Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50 |
Класс нагрузки | А-С (до 25 тонн) |

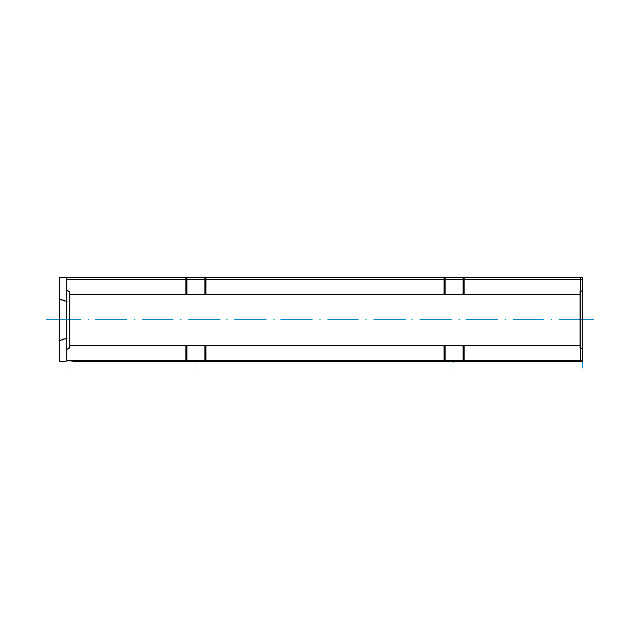

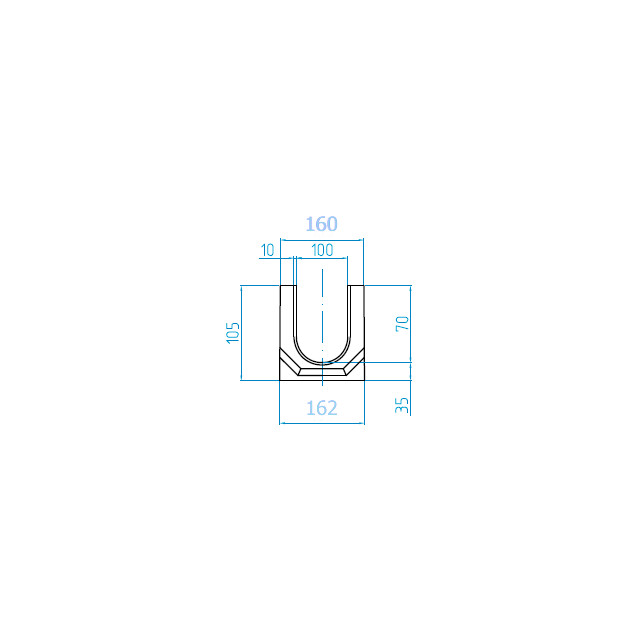

Размеры (ДхШхВ), мм | 1000х160/162х105 |
Гидравлическое сечение | Ширина DN100 (100 мм), высота 75 мм. |
Вес, кг | 26,0 |
Артикул | Б10105 |
Проходное сечение | 65 см² |
Пропускная способность | 3,16 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала) |
Области применения | Применяется для обустройства отмостки вокруг дома, пешеходных и проезжих зон с небольшой площадью водосбора. |
Особенности | Участвует в построении лотков каскадом и лотков с уклоном. Доп. опция - вертикальный водоотвод под трубы Ø110 мм |
Примечание | Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную |
Кол-во на паллете | 30 шт. |
Продолжает серию коробчатых бетонных лотков шириной гидравлического сечения 100 мм, типоразмер - ЛВБ Plus 100 H105 класса C250. Канал имеет показатель пропускной способности 3,16 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 65 см². Модель востребована, когда при организации линейного водоотвода есть ограничения по глубине заложения коммуникаций. Часто встречается в паркингах, как правило подземных или многоуровневых.
При построении линии водоотвода методом каскада участвует вторым номером, но в номенклатурной базе маркируется как №0/05. Если ЛВБ Plus 100 H105 №0/05 принимает участие в составе лотков с уклоном, то устанавливается между лотками с переменным сечением №05 и №06. По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.
При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H105 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину – 136 мм, лоток – 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.
Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.
Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Plus 100 H105 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H105и трубы Ø110 мм:
Сброс воды через пескоуловитель. Подключается 110-ая труба:
Двухстороннее соединение с песколовкой:
Каскадное построение линии водоотвода из бетонных лотков:
Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Plus 100 H105 коробчатый может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
