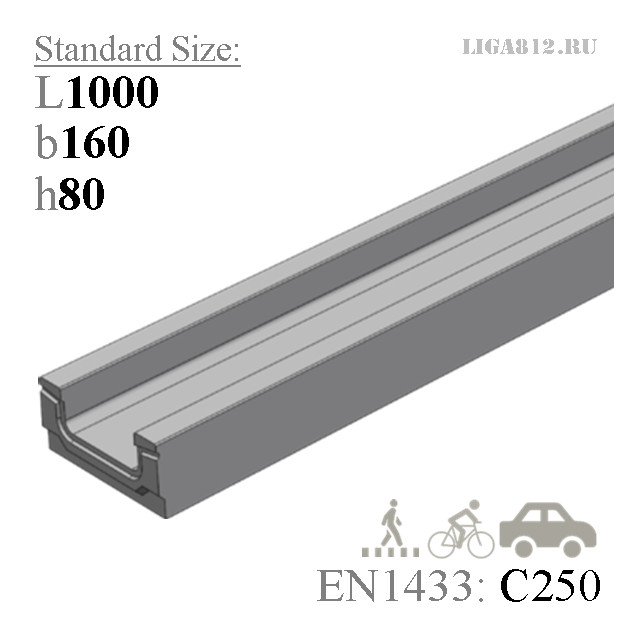

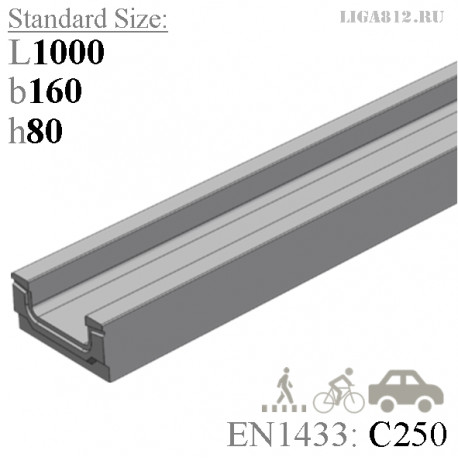

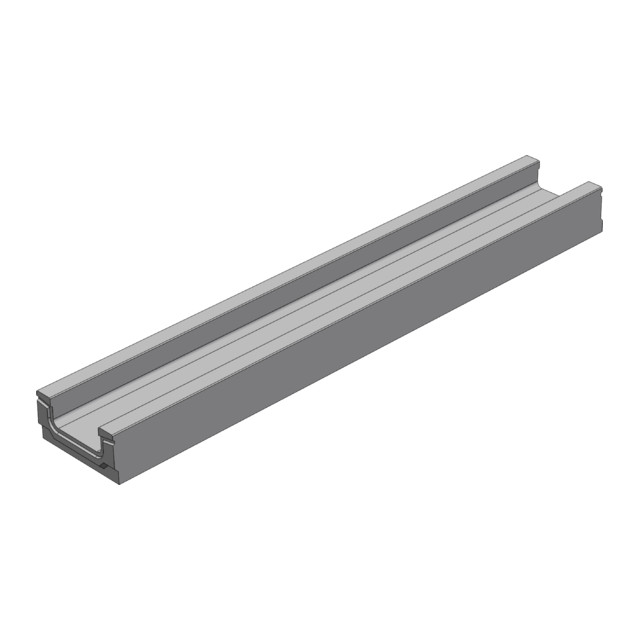

ЛВБ Plus 100 H80 С250 - бетонный лоток коробчатый №0


Бетонный лоток ЛВБ Plus DN100 H80 C250

Лоток водоотводный бетонный ЛВБ Plus 100 H80 С250 коробчатый мелкосидящий, стенка 30 мм

  • Размеры (ДхШхВ), мм: 1000х160х80
  • Сечение: DN100, П-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 24,0 кг.
  • Артикул: Б1080
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

1920 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

849,00 руб

Характеристики

Название в проекты Лоток ЛВБ Plus 100 H80 №0 коробчатый мелкосидящий, стенка 30 мм
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160/162х80
Гидравлическое сечение Ширина DN100 (100 мм), высота 45 мм.
Вес, кг 24,0
Артикул Б1080
Проходное сечение 45 см²
Пропускная способность 1,95 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Участвует в построении лотков каскадом и лотков с уклоном
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 42 шт.

Подробнее

Бетонный лоток DN100 H80 водосточный

Начинает серию коробчатых бетонных лотков шириной гидравлического сечения 100 мм, типоразмер - ЛВБ Plus 100 H80 класса C250. Канал имеет показатель пропускной способности 1,95 литров в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр ливневки. Проходное сечение желоба - 45 см². Модель востребована, когда при организации линейного водоотвода есть ограничения по глубине заложения коммуникаций. Часто встречается по периметру отмостки вокруг здания.

При построении линии водоотвода методом каскада участвует первым номером, но в номенклатурной базе маркируется как №0. Если ЛВБ Plus 100 H80 №0 принимает участие в составе лотков с уклоном, то устанавливается также на старте построения перед лотком с переменным сечением №01. По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 110-ую трубу.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную. Но данная модель не так уж и универсальна в комплектации. Так как небольшая полезная высота желоба составляет 45 мм, то при U-образной геометрии сечения классический фиксатор решетки типа "краб" просто не влезет в лоток. Увы, используя данный элемент в благоустройстве территории придется ограничиваться только стальными решетками, с разжимным боковым принципом крепления.

Info

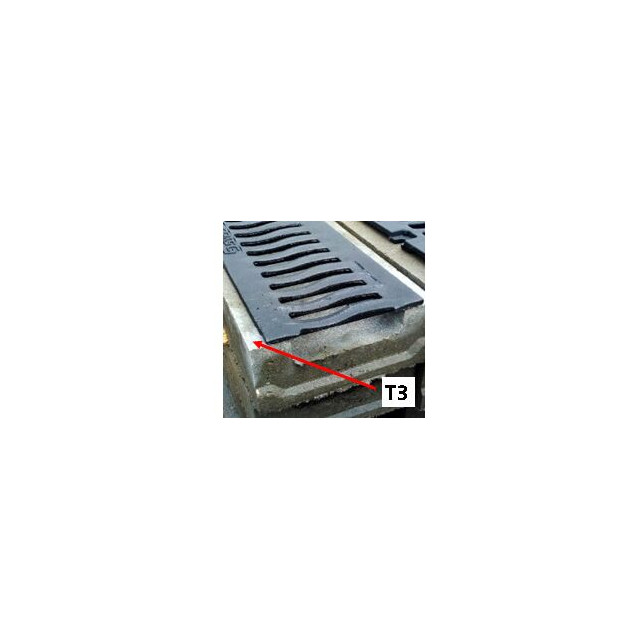

При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H80 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину – 136 мм, лоток – 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.
Разная ширина лотка и решеткиРазная ширина бетонного лотка и решетки

Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ Plus 100 H80 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

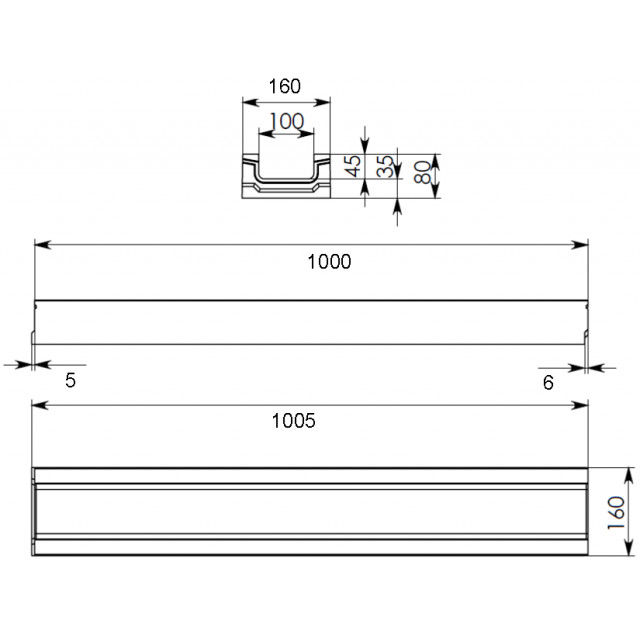

Чертежный вид лотка ЛВБ Plus 100 H80 С250

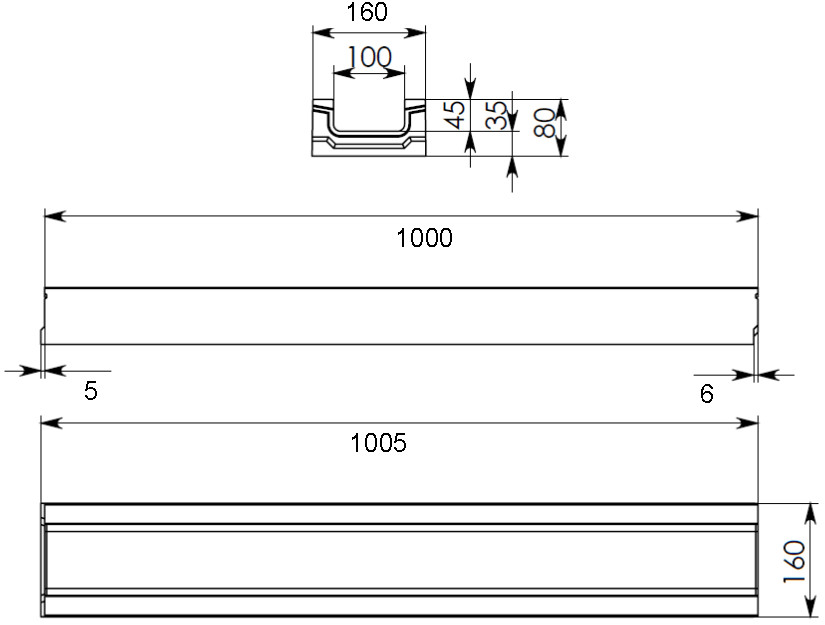

Чертеж бетонного лотка ЛВБ Plus 100 H80

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H80 и трубы Ø110 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ Plus 100 H80 коробчатый может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
