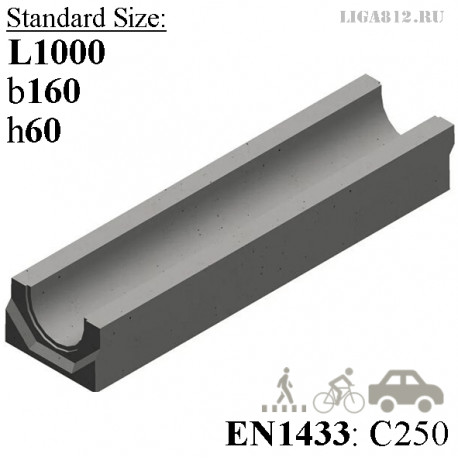

Лоток водоотводный бетонный ЛВБ 100 H60 С250 мелкосидящий, стенка 30 мм
Цена указана за штуку.
6246 Товар товаров
в наличии на складе
Внимание: ограниченное количество товара в наличии!
Будет доступен:
Обратный звонок Свяжитесь со мной
Название в проекты | Лоток ЛВБ 100 H60 С250, стенка 30 мм |
Материал | Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50 |
Класс нагрузки | А-С (до 25 тонн) |

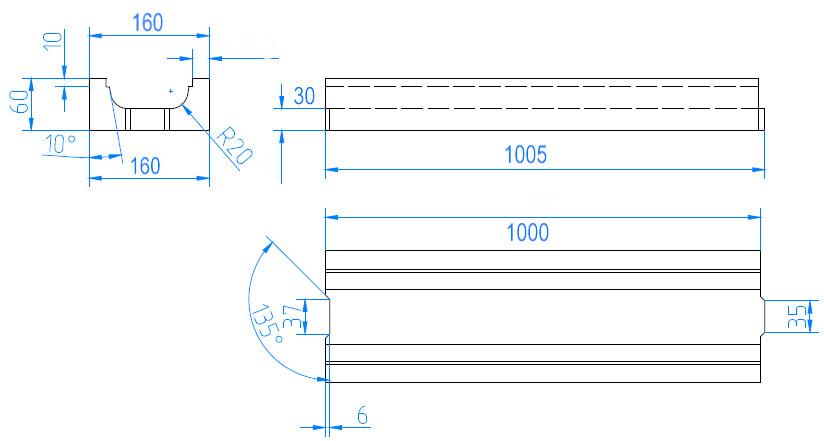

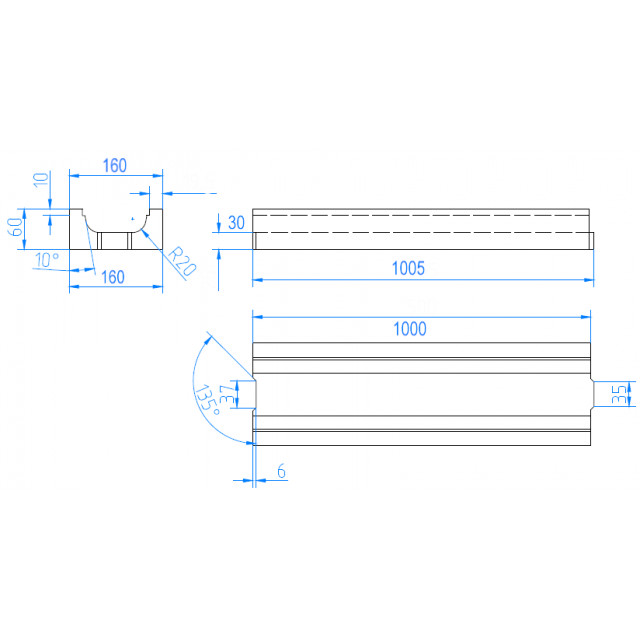

Размеры (ДхШхВ), мм | 1000х160х60 |
Гидравлическое сечение | Ширина DN100 (100 мм), высота 30 мм. |
Вес, кг | 21,0 |
Артикул | Б101606 |
Проходное сечение | 34.8 см² |
Пропускная способность | 1,12 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала) |
Области применения | Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора. |
Особенности | Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения. |
Примечание | Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную |
Кол-во на паллете | 50 шт. |
Представленный типоразмер пришел на смену классическому низкопрофильному бетонному лотку 500х140 мм. Теперь, при ширине гидравлического сечения DN100 (100 мм) канал обрел более мощные стенки - 30 мм и подрос в целых два раза. В таком исполнении лоток стал более вынослив, главным образом, при транспортировке. Ранние версии, уж точно, не могли этим похвастаться – ломались как спички еще на подходе к месту действия. Добавим, что и класс бетона стал вполне убедительным - не ниже B50. В остальном все узнаваемо…
Бетонный лоток ЛВБ 100 H60 С250 (в различных проектах может иметь название – ЛВ-10.16.06-Б) востребован, когда при организации линейного водоотвода есть ограничения по глубине заложения ливневки. Часто встречается по периметру отмостки вокруг здания. Пропускная способность желоба составляет 1,12 литров в секунду при условии, что уклон будет не менее 0,5%, т.е. 5 мм на 1 метр длины линии канала.
В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную. Но данная модель не так уж и универсальна в комплектации. Так как небольшая полезная высота желоба составляет - 45 мм, то при U-образной геометрии сечения классический фиксатор решетки типа "краб" просто не влезет в лоток. Увы, используя данный элемент в благоустройстве территории придется ограничиваться только стальными решетками, и с разжимным боковым принципом крепления.

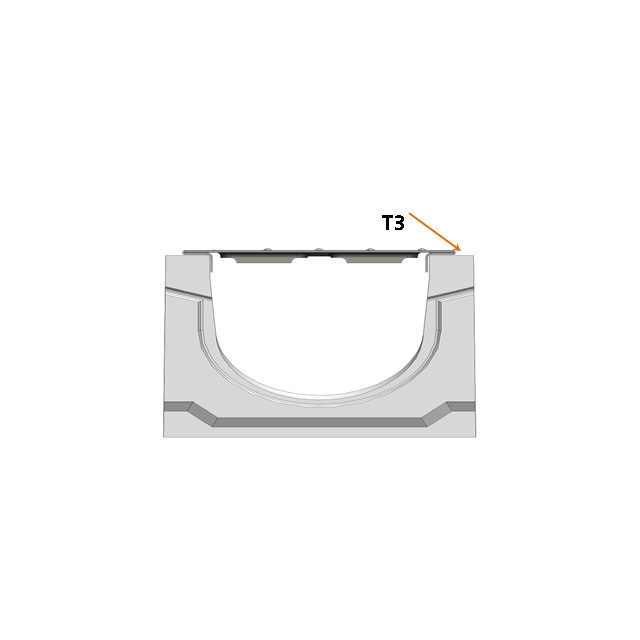

При выборе водоприемной решетки для бетонного лотка ЛВБ 100 H60 С250 следует учитывать ширину настила и габарит самого желоба. Стандартные решетки имеют ширину – 136 мм, лоток – 160 мм. Технический зазор (ТЗ) составит 12 мм с каждой стороны: (160-136)/2.
Если такое условие не нарушает общую концепцию дорожного строительства, то можно использовать данные материалы в качестве сборочной единицы.
Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система ЛВБ 100 H60 С250 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H60 и трубы Ø110 мм:
Сброс воды через пескоуловитель. Подключается 110-ая труба:
Двухстороннее соединение с песколовкой:
Каскадное построение линии водоотвода из бетонных лотков:
Цена дренажного элемента, тип - Лоток водоотводный бетонный ЛВБ 100 H60 С250, стенка 30 мм может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
