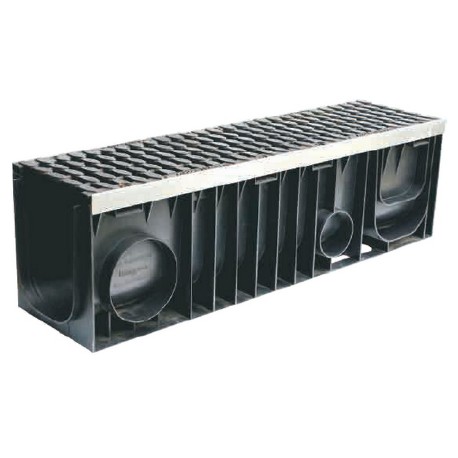

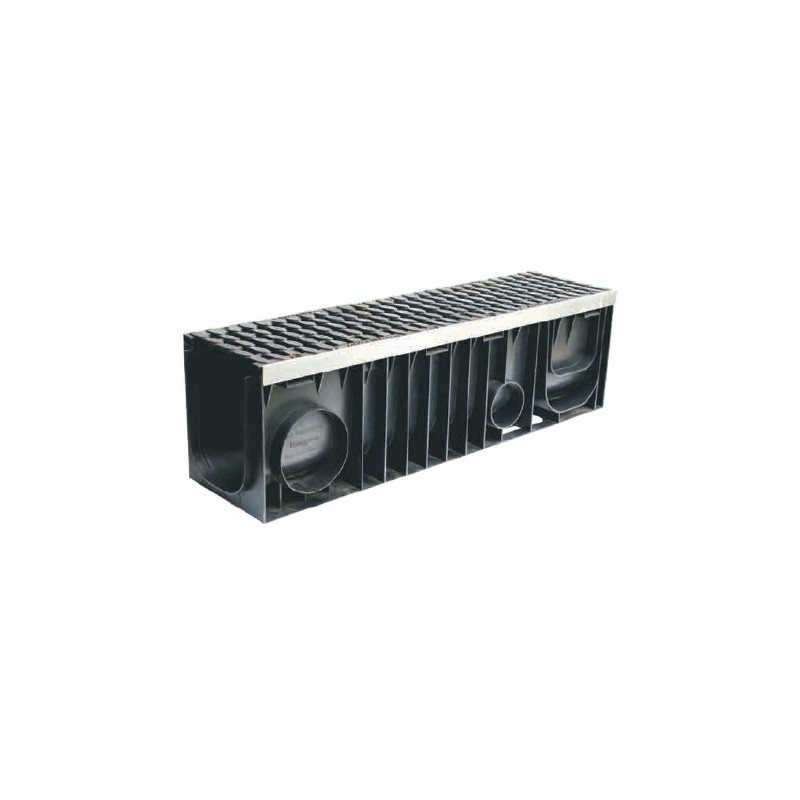

Лоток ливневый пластиковый Profi Plastik DN200 H297 с решетками


Profi Plastik DN200 H297

Лоток ливневый пластиковый Profi Plastik DN200 H297

  • Размеры (ДхШхВ), мм: 1000х264х297;
  • Сечение: DN200;
  • Класс нагрузки: А15-E600 (до 60 тонн);
  • Вес в сборе: 27,0 кг.;
  • Артикул: 1201;
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

329 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 320,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN200 H297 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х264х297
Гидравлическое сечениеШирина DN200 (200 мм), высота 263 мм
Вес, кг27,0
Артикул1201
Пропускная способность38,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток PROFI PLASTIK DN200 H297

Самый большой лоток ливневый пластиковый Profi Plastik среди каналов с шириной гидравлического сечения 200 мм (DN200). Производится с габаритной высотой 297 мм (Н297), способен пропускать до 38,9 литров в секунду (при уклоне 5 мм на один метр своей длины). В случае каскадного построения может быть последней, завершающей ступенью в линии или промежуточным звеном, стоящим перед лотками с надстройкой. Большая высота лотка позволяет применять его для поверхностного водоотвода пешеходных и проезжих зон с повышенной площадью водосбора. Применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 и 160 мм.

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN200 H297

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN200 H297 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

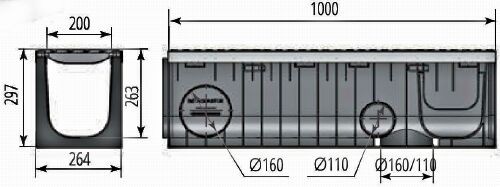

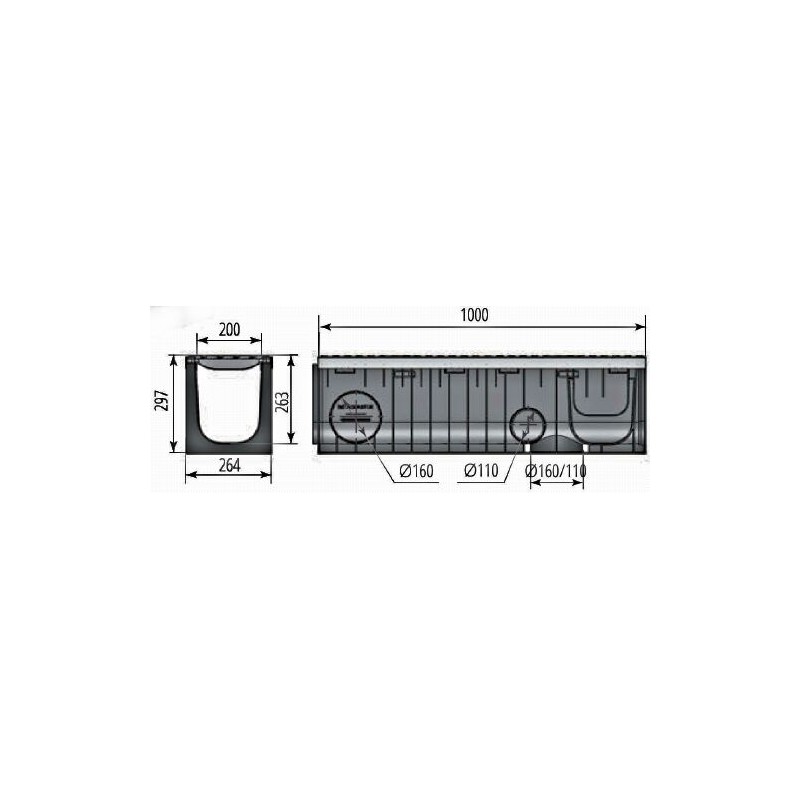

Чертежный вид лотка Profi Plastik DN200 H297

Чертежный вид лотка Profi Plastik DN200 H297

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN200 H297 E600 комплект - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN200 H202 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN200 H297 и трубы Ø110 и 160 мм:

Схема построения лотка Profi Plastik DN200 H297

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

7 (семь) типоразмеров Profi Plastik DN200

DN200 H117
DN200 H202
DN200 H297
DN200 H322-397

Гидравлические характеристики

PROFI PLASTIK DN200 H297Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
20026338,9 л/сек (уклон 0,5% на 1 метр)

Цена на лоток пластиковый Profi Plastik DN200 H297 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить лотки ливневые с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!
