Profi Plastik DN200 H117 – лоток водоотводный пластиковый с чугунными решетками


Profi Plastik DN200 H117

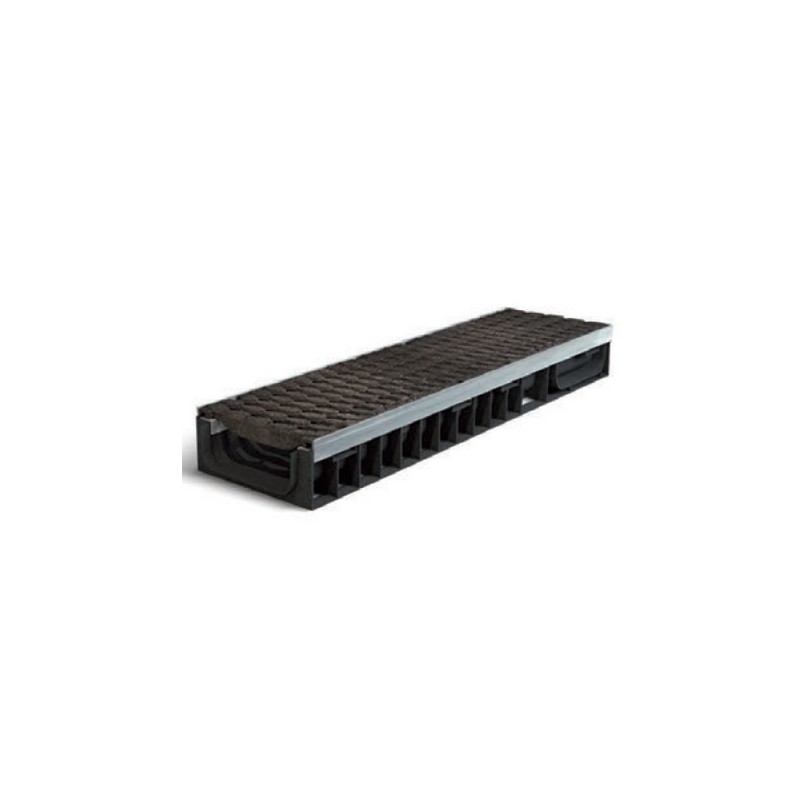

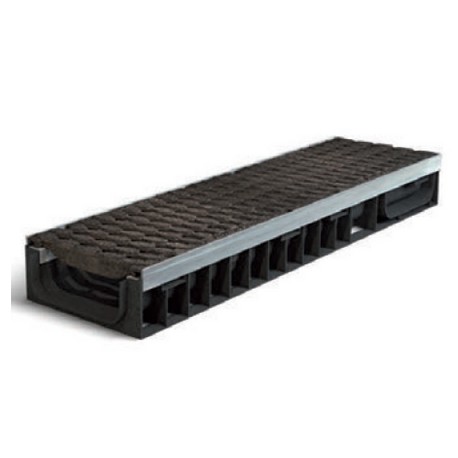

Лоток водоотводный пластиковый Profi Plastik DN200 H117

  • Размеры (ДхШхВ), мм: 1000х264х117
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 24,0 кг.
  • Артикул: 1209
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

650 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 980,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN200 H117 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х264х117
Гидравлическое сечениеШирина DN200 (200 мм), высота 96,5 мм
Вес, кг24,0
Артикул1209
Пропускная способность9,8 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN200 H117

Лоток водоотводный пластиковый Profi Plastik с высотой 117 мм (H117) открывает усиленную серию каналов с шириной гидравлического сечения 200 мм (DN200). Применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов с малой и средней площадью водосбора. Особенностью пластикового водоотводного лотка Profi Plastik DN200 H117 является его малая высота, которая обеспечивает возможность монтажа в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN200.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN200 H117

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN200 H117 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

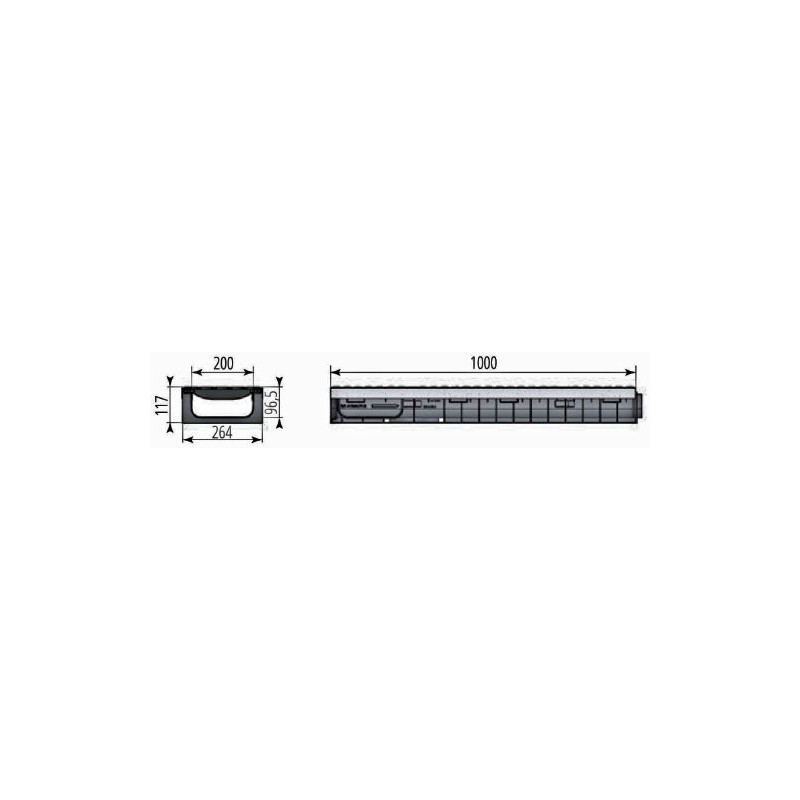

Чертежный вид лотка Profi Plastik DN200 H117

Чертежный вид лотка Profi Plastik DN200 H117

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN200 H117 E600 комплект - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN200 H117 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN200 H177 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN200 H117

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

7 (семь) типоразмеров Profi Plastik DN200

DN200 H117
DN200 H202
DN200 H297
DN200 H322-397

Гидравлические характеристики

PROFI PLASTIK DN200 H117Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
20096,59,8 л/сек (уклон 0,5% на 1 метр)

Цена на лоток пластиковый Profi Plastik DN200 H117 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить лотки водоотводные с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!
