Gidrolica Super ЛВ-10.14,5.20,5 - пластиковый лоток водоотводный, кл. E600


Лоток Gidrolica Super ЛВ-10.14,5.20,5 пластиковый

Лоток водоотводный Gidrolica Super ЛВ-10.14,5.20,5 пластиковый, кл. E600

  • Размеры (ДхШхВ), мм: 1000х149х205
  • Сечение: DN100
  • Артикул: 0802
  • Дополнительно комплектуется чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес без решетки: 4,1 кг.

Цена указана за шт.

Подробнее

2340 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 795,55 руб

-5%

1 890,05 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Super ЛВ -10.14,5.20,5 - пластиковый, кл. E600
Материал Высокопрочный пластик
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х149х205
Гидравлическое сечение Ширина DN100 (100 мм), высота 159,5 мм.
Вес, кг 4,1
Артикул 0802
Проходное сечение 149,5 см²
Пропускная способность 9,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Примечание Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками! Решетки на выбор: класс D400 или E600. В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта.

Подробнее

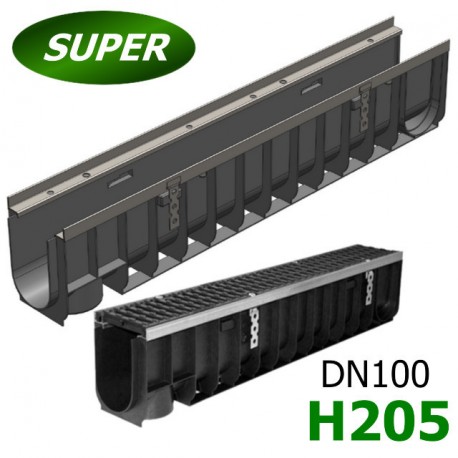

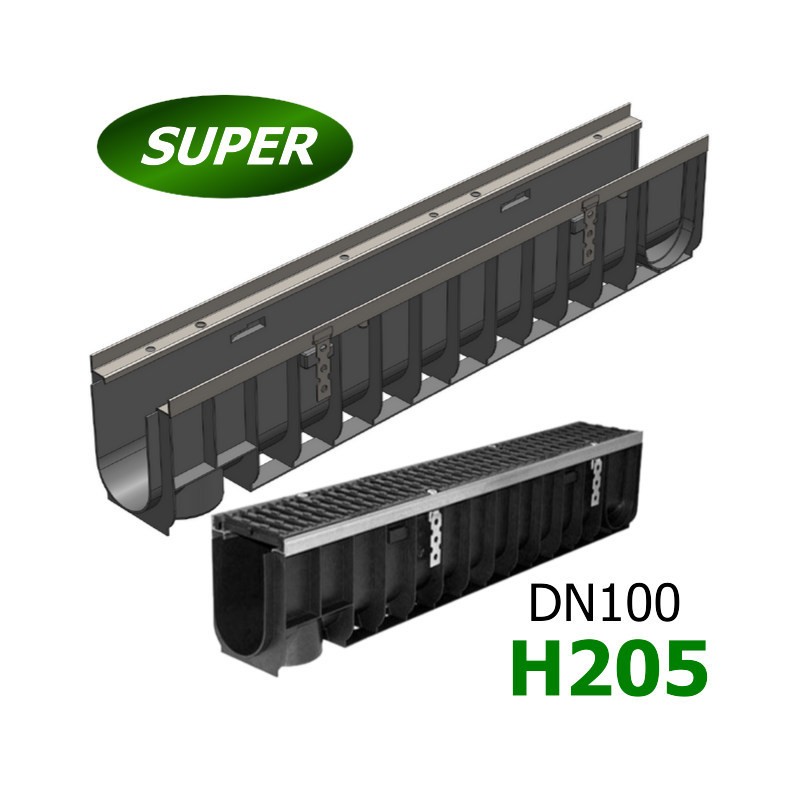

Лоток Gidrolica Super DN100 H205

Самый большой дренажный пластиковый лоток в серии каналов Gidrolica Super, который имеет высоту 205 мм (H205) и ширину гидравлического сечения 100 мм (DN100). Применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов со средней площадью водосбора. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Super ЛВ-10.14,5.20,5 - пластиковый может использоваться как шестая или последняя ступень каскада. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Примечание для лотков Gidrolica SuperЛотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-10.14,5.20,5 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, можно выбрать дренажную чугунную решетку.

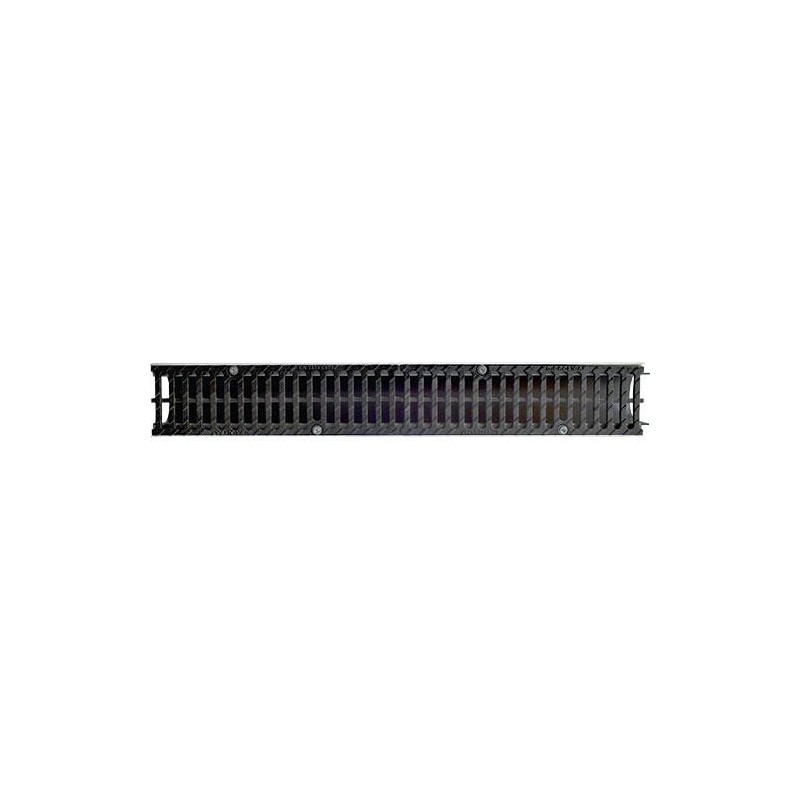

  • Чугунная решетка кл. D400 (до 40 тонн):
    Решетка водоприемная Gidrolica Super РВ-10.14.50 - щелевая чугунная ВЧ, кл. D400 (арт. 50109D)
    Стоимость лотка Gidrolica Super DN100 H205 в такой комплектации: 3 254 руб.
    Решетка кл. D400
  • Чугунная решетка кл. E600 (до 60 тонн):
    Решетка водоприемная Gidrolica Super РВ-10.14.50 - щелевая чугунная ВЧ, кл. E600 (арт. 50109E)
    Цена лотка Gidrolica Super DN100 H205 в комплекте с такой решеткой: 3 729 руб.
    Решетка кл. E600

Цена на пластиковый лоток Gidrolica Super DN100 H205 указана, рекомендованная производством!

Основой конструкции является лоток E600. Далее, по желанию, Вы можете выбрать необходимый вариант комплекта. Разница только в характеристиках водоприемных решеток – D или E класса! Выгодно-низкая цена формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет пластиковые системы водоотвода Gidrolica Super оптом и в розницу во все регионы нашей страны.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Комплект: Лоток водоотводный Super ЛВ -10.14,5.20,5 - пластиковый c решеткой чугунной кл. E (D)

Название с 2014 года:
Лоток водоотводный Gidrolica Super ЛВ -10.14,5.20,5 - пластиковый, кл. E600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

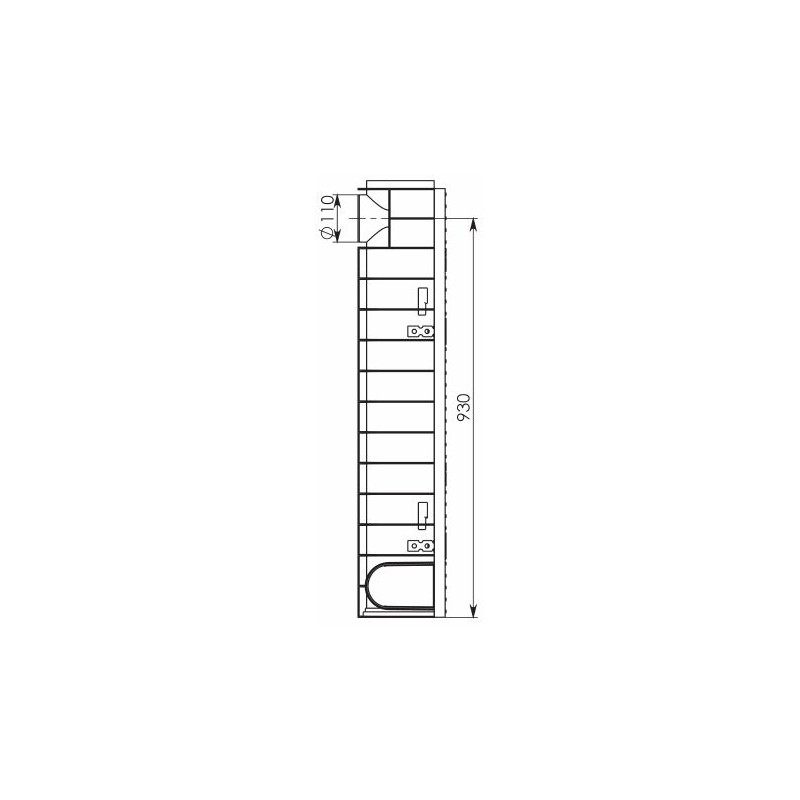

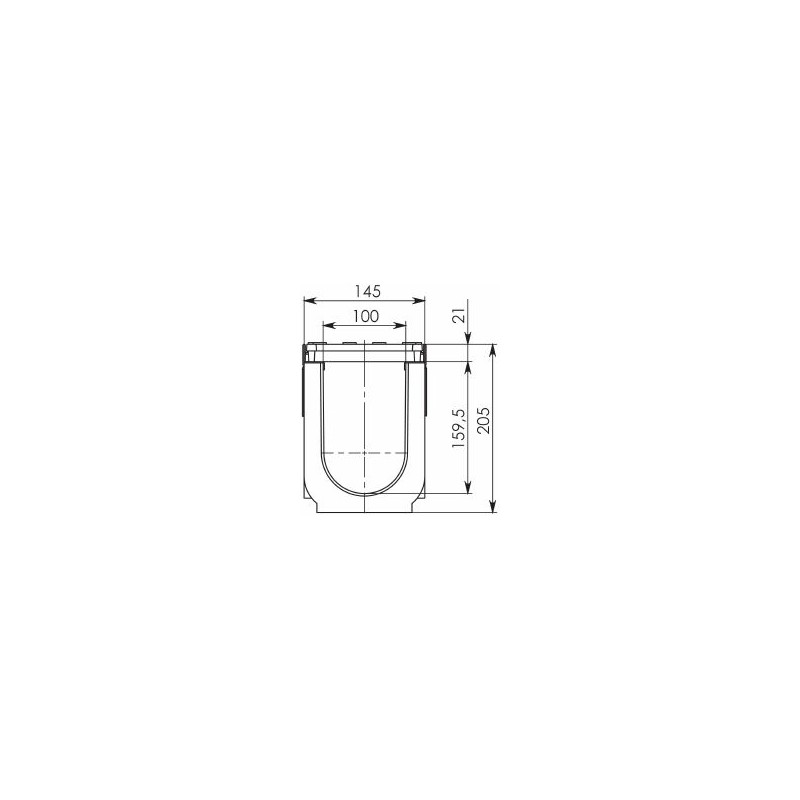

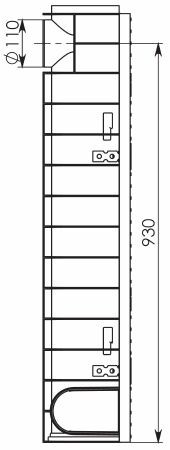

Чертежный вид лотка Gidrolica Super DN100 H205

Чертеж: Комплект: Лоток водоотводный Super ЛВ -10.14,5.20,5 – пластиковый c решеткой чугунной кл. E (D)Чертеж 2: Лоток водоотводный Gidrolica Super ЛВ -10.14,5.20,5 - пластиковый, кл. E600Чертеж 3: Комплект: Лоток водоотводный Super ЛВ -10.14,5.20,5 – пластиковый c решеткой чугунной кл. E (D)

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN100 H205 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H205

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super DN100 H205 и трубы Ø110 мм:

Схема построения: Комплект: Лоток водоотводный Super ЛВ -10.14,5.20,5 – пластиковый c решеткой чугунной кл. E (D)

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Super DN100

ПереходDN100 H80 DN100 H100 DN100 H120 DN100 H140 DN100 H155 DN100 H205

Гидравлические характеристики

Лоток водоотводный Gidrolica Super ЛВ-10.14,5.20,5 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
149,5 9,0
