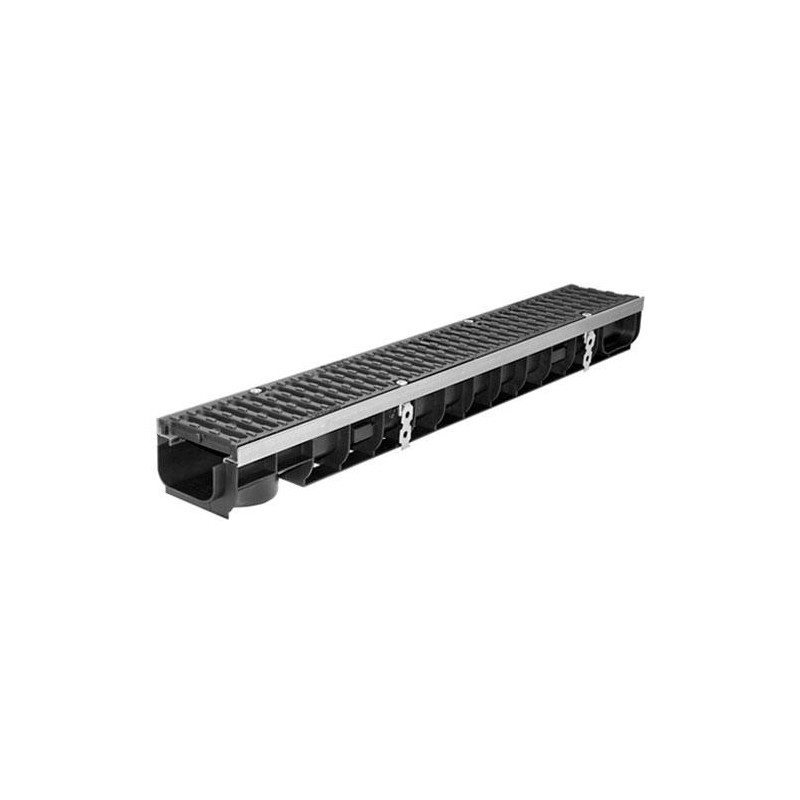

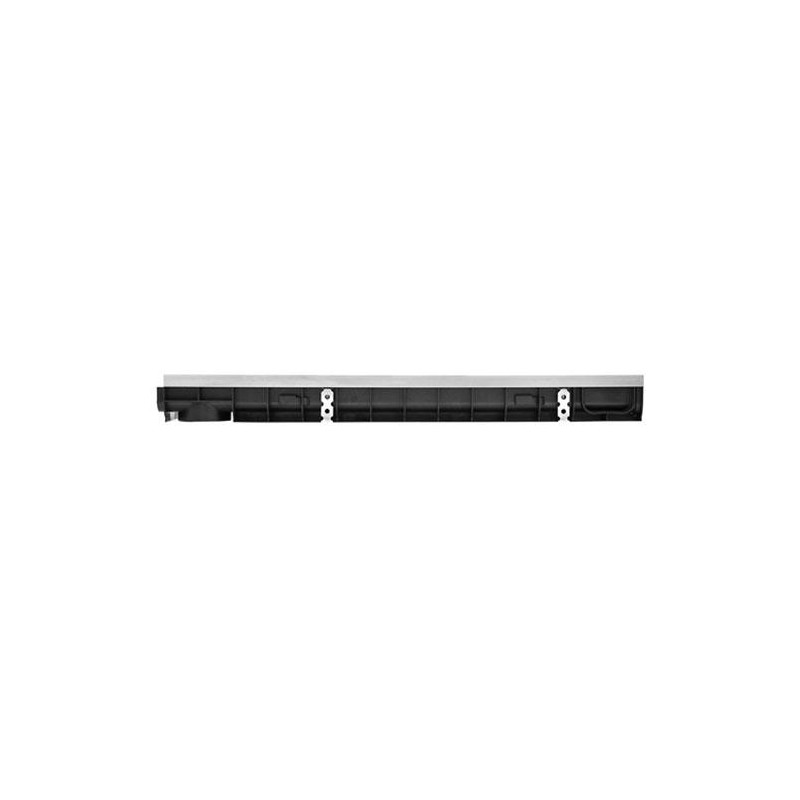

Gidrolica Super ЛВ-10.14,5.10 - пластиковый водоотводный лоток, кл. E600


Лоток Gidrolica Super ЛВ-10.14,5.10 пластиковый

Лоток водоотводный Gidrolica Super ЛВ-10.14,5.10 пластиковый, кл. E600

  • Размеры (ДхШхВ), мм: 1000х149х100
  • Сечение: DN100
  • Артикул: 0803
  • Дополнительно комплектуется водоприемными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес без решетки: 3,2 кг.

Цена указана за шт.

Подробнее

2010 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 570,49 руб

-5%

1 653,15 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Super ЛВ -10.14,5.10 - пластиковый, кл. E600
Материал Высокопрочный пластик
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х149х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 54,0 мм.
Вес, кг 3,2
Артикул 0803
Проходное сечение 51,1 см²
Пропускная способность 2,4 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Примечание Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками! Решетки на выбор: класс D400 или E600. В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта.

Подробнее

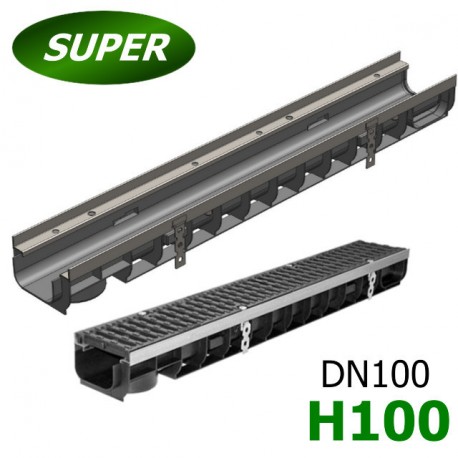

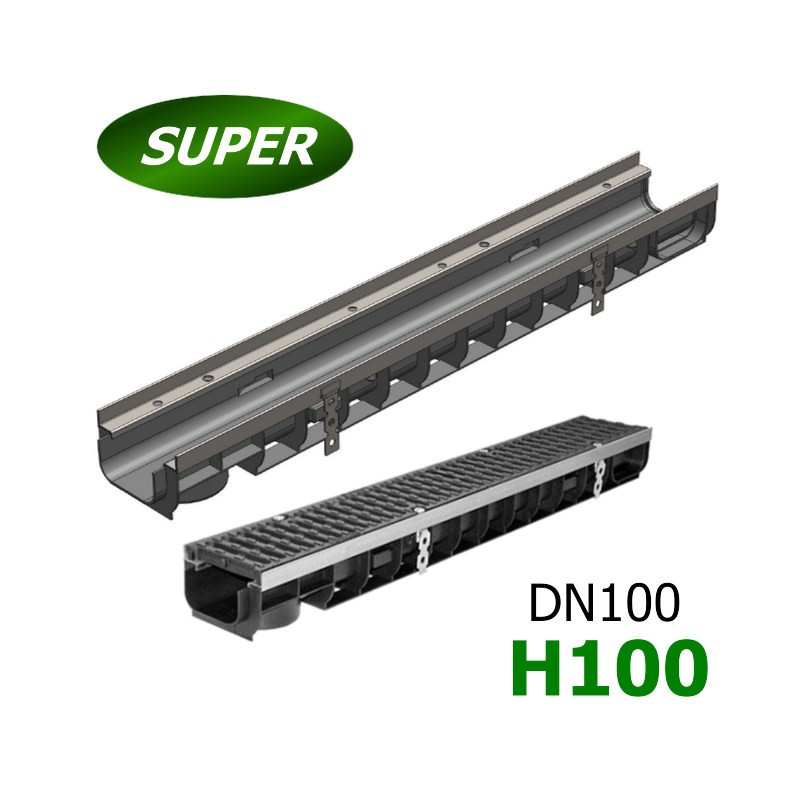

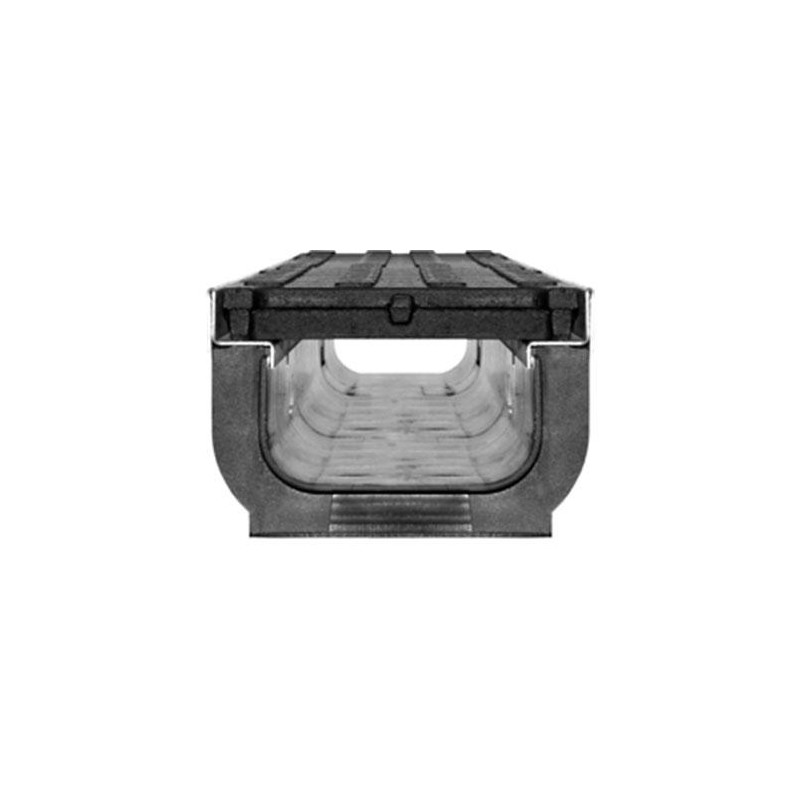

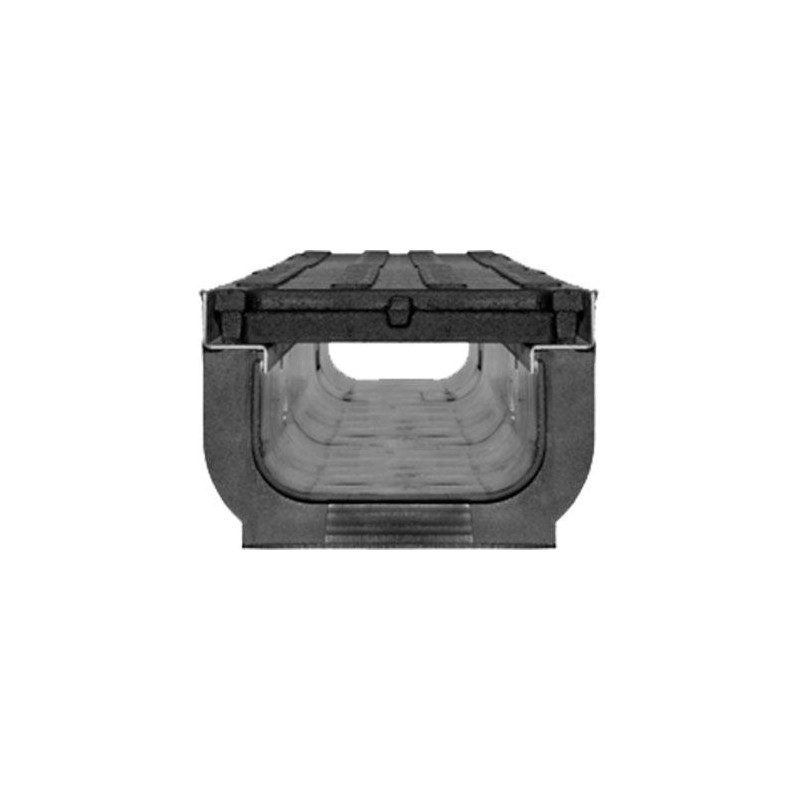

Лоток Gidrolica Super DN100 H100

Лоток водоотводный Gidrolica Super ЛВ-10.14,5.10 пластиковый с решеткой чугунной, ВЧ50 имеющий ширину гидравлического сечения 100 мм (DN100) и высоту 100 мм (H100), по своей популярности уступает разве что следующему типоразмеру в серии. Универсальные размеры канала обеспечили стабильный спрос на эту систему, когда появляется необходимость построить линейный водоотвод, например, в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как вторая ступень каскада лотков Super DN100. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Примечание для лотков Gidrolica SuperЛотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-10.14,5.10 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку.

  • Чугунная решетка кл. D400 (до 40 тонн):

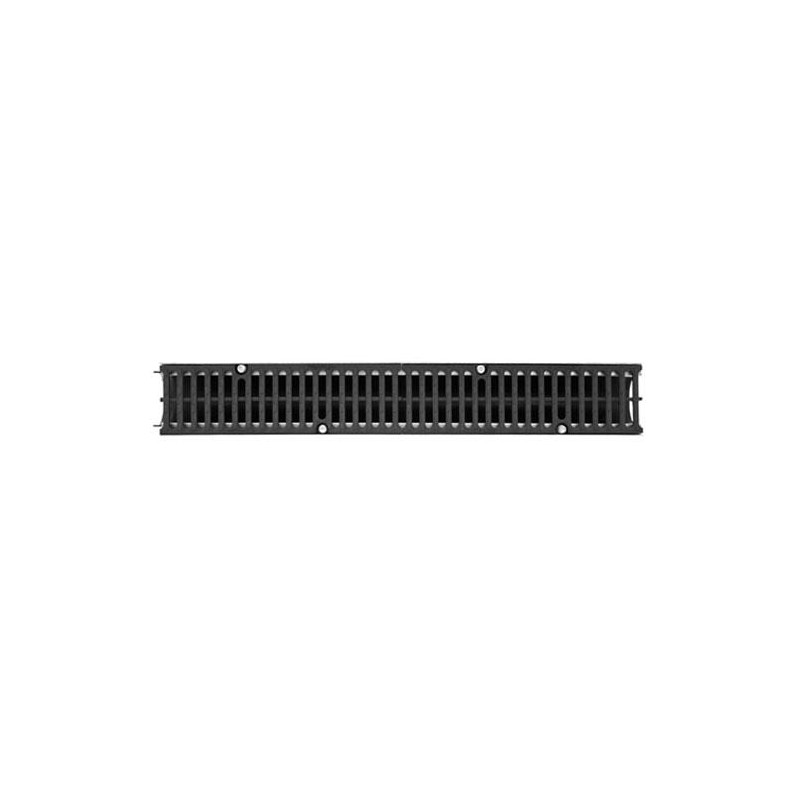

    Решетка водоприемная Gidrolica Super РВ-10.14.50 - щелевая чугунная ВЧ, кл. D400 (арт. 50109D)
    Стоимость лотка Gidrolica Super DN100 H100 в такой комплектации: 2 988 руб.
    Решетка кл. D400
  • Чугунная решетка кл. E600 (до 60 тонн):
    Решетка водоприемная Gidrolica Super РВ-10.14.50 - щелевая чугунная ВЧ, кл. E600 (арт. 50109E)
    Цена лотка Gidrolica Super DN100 H100 в комплекте с такой решеткой: 3 463 руб.
    Решетка кл. E600

Цена на пластиковый лоток Gidrolica Super DN100 H100 указана розничная, рекомендованная производством!

Основой конструкции является лоток E600. Далее, по желанию, Вы можете выбрать необходимый вариант комплекта. Разница только в характеристиках водоприемных решеток - D или E класса! Выгодно-низкая цена формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет пластиковые системы водоотвода Gidrolica Super оптом и в розницу во все регионы нашей страны.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Комплект: Лоток водоотводный Super ЛВ -10.14,5.10 – пластиковый c решеткой чугунной кл. E (D)

Название с 2014 года:
Лоток водоотводный Gidrolica Super ЛВ -10.14,5.10 - пластиковый, кл. E600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

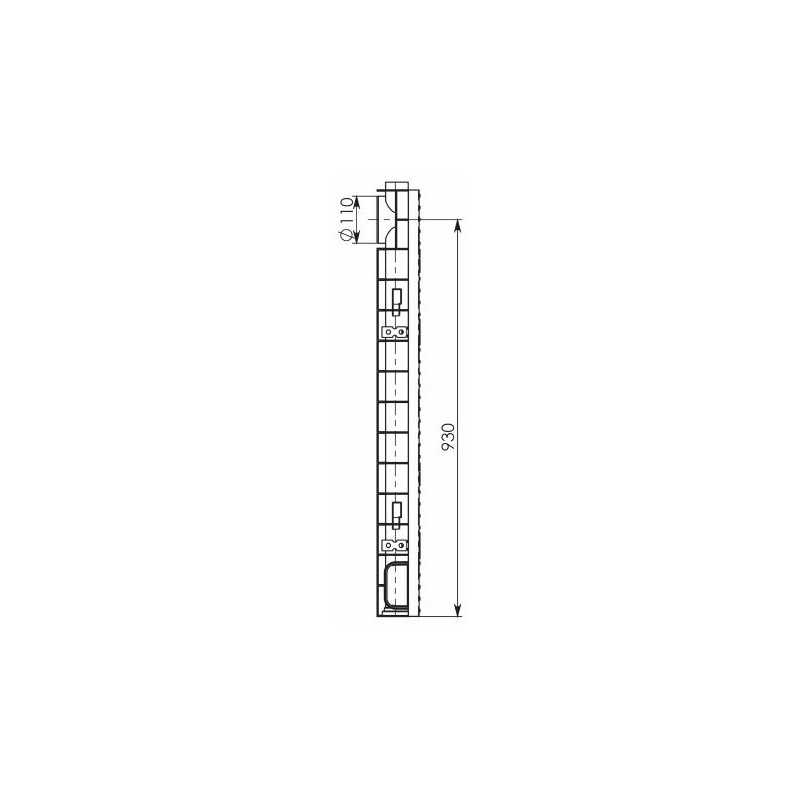

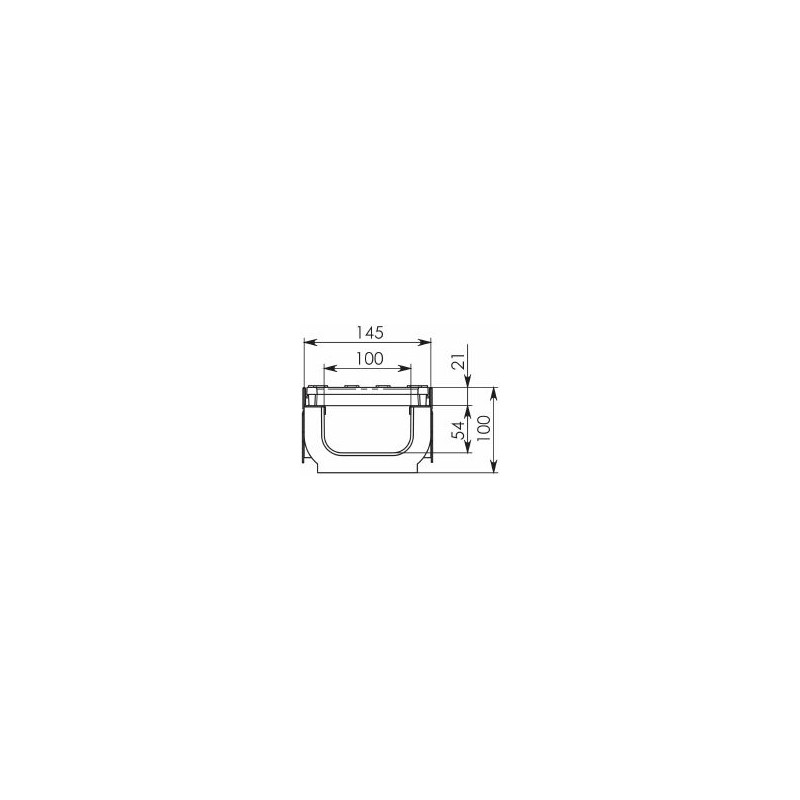

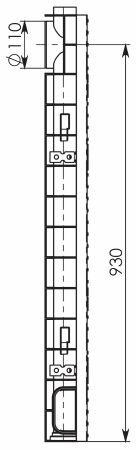

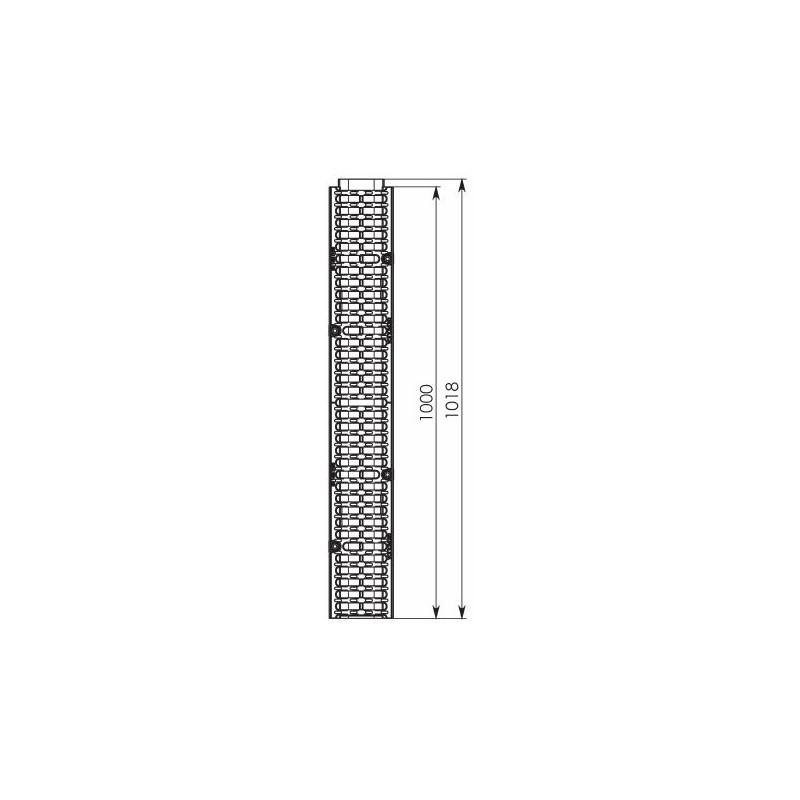

Чертежный вид лотка Gidrolica Super DN100 H100

Чертеж: Комплект: Лоток водоотводный Super ЛВ -10.14,5.10 – пластиковый c решеткой чугунной кл. E (D)Чертеж 2: Лоток водоотводный Gidrolica Super ЛВ -10.14,5.10 - пластиковый, кл. E600Чертеж 3: Комплект: Лоток водоотводный Super ЛВ -10.14,5.10 – пластиковый c решеткой чугунной кл. E (D)

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN100 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super DN100 H100 и трубы Ø110 мм:

Схема построения: Комплект: Лоток водоотводный Super ЛВ -10.14,5.10 – пластиковый c решеткой чугунной кл. E (D)

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Super DN100

ПереходDN100 H80 DN100 H100 DN100 H120 DN100 H140 DN100 H155 DN100 H205

Гидравлические характеристики

Лоток водоотводный Gidrolica Super ЛВ-10.14,5.10 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
51,1 2,4
