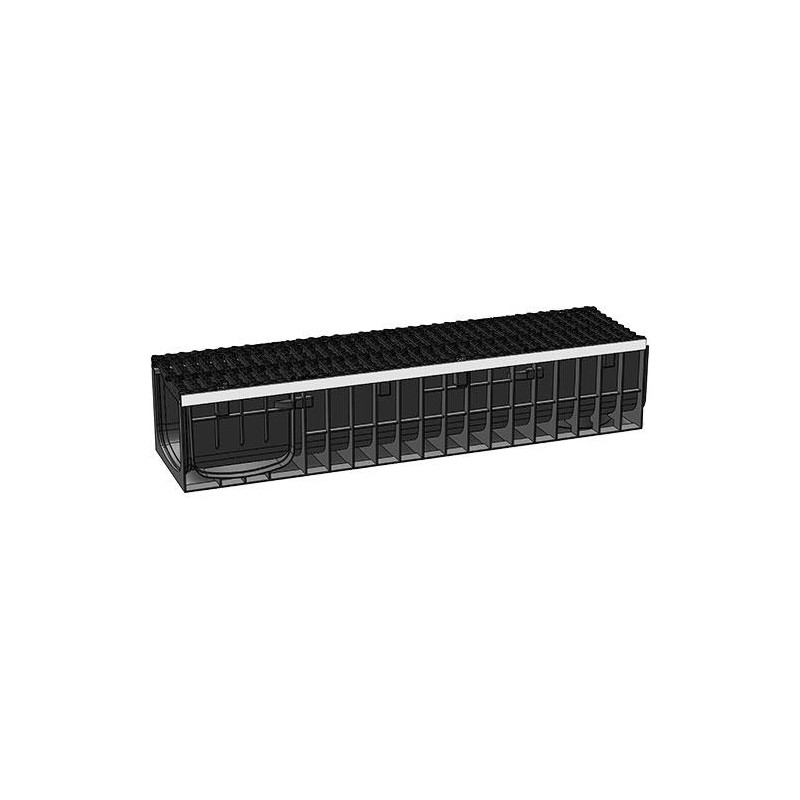

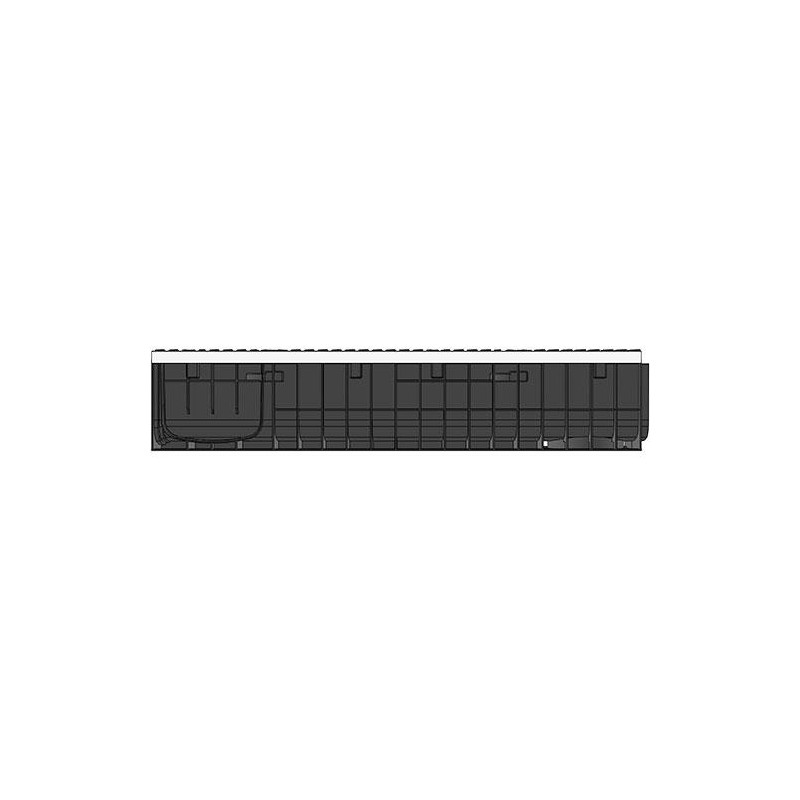

Лоток водоотводный Gidrolica Super ЛВ -20.24,6.20 - пластиковый, кл. E600


Лоток Gidrolica Super ЛВ-20.24,6.20 пластиковый

Лоток водоотводный Gidrolica Super ЛВ-20.24,6.20 пластиковый, кл. Е600

  • Размеры (ДхШхВ), мм: 1000х246х203,5
  • Сечение: DN200
  • Артикул: 0820
  • Дополнительно комплектуется чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес лотка: 4,8 кг.

Цена указана за шт.

Подробнее

480 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 593,50 руб

-5%

2 730,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Super ЛВ-20.24,6.20 - пластиковый, кл. E600
Материал Высокопрочный пластик
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х246х203,5
Гидравлическое сечение Ширина DN200 (200 мм), высота 162 мм.
Вес, кг 4,8
Артикул 0820
Проходное сечение 297,0 см²
Пропускная способность 28,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Примечание Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками! Решетки на выбор: класс D400 или E600. В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта.

Подробнее

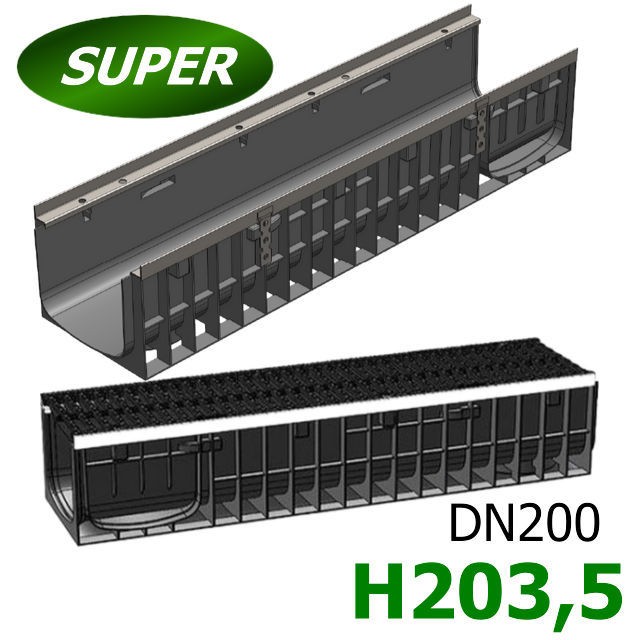

Лоток Gidrolica Super DN200 H203

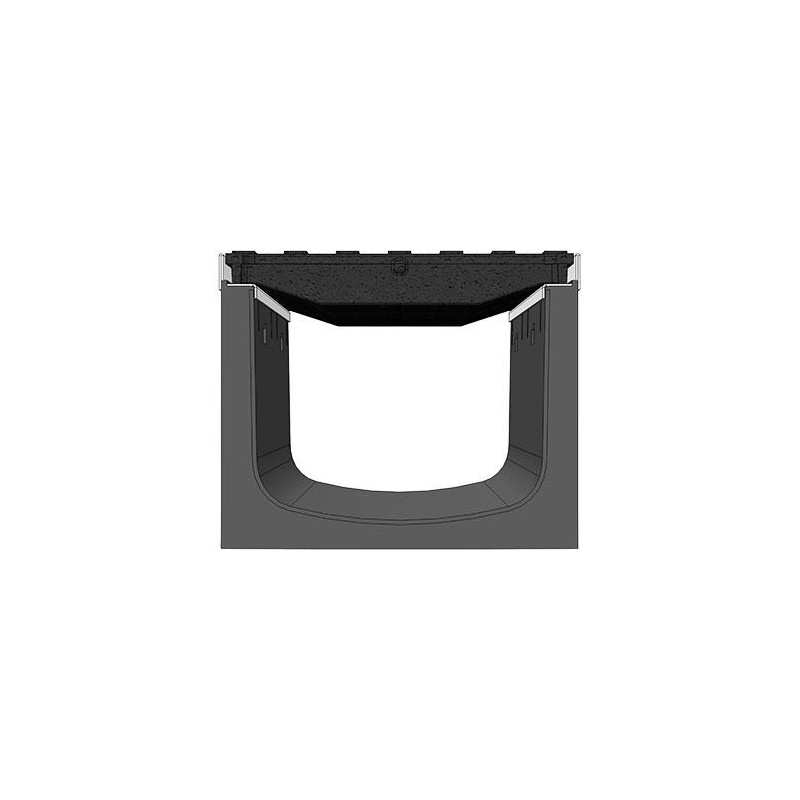

Лоток водоотводный Gidrolica Super ЛВ-20.24,6.20 - пластиковый с решеткой чугунной (ВЧ50) имеет ширину гидравлического сечения DN200 (200 мм) и габаритную высоту H203 (203,5 мм). Водоотводной лоток с решетками Gidrolica Super применяется для промышленных зон высокой интенсивности, складов, портов, транспортных терминалов и других территориях с повышенной площадью водосбора. При каскадном построении поверхностного водоотвода может использоваться как вторая ступень каскада в этом сечении. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра).

Примечание для лотков Gidrolica SuperЛотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-20.24,6.20 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4 болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку.

Лоток Gidrolica Super DN200 H203 кл. D400Gidrolica Super - тяжелоатлеты среди пластиковых водоотводных лотковЛоток Gidrolica Super DN200 H203 кл. E600

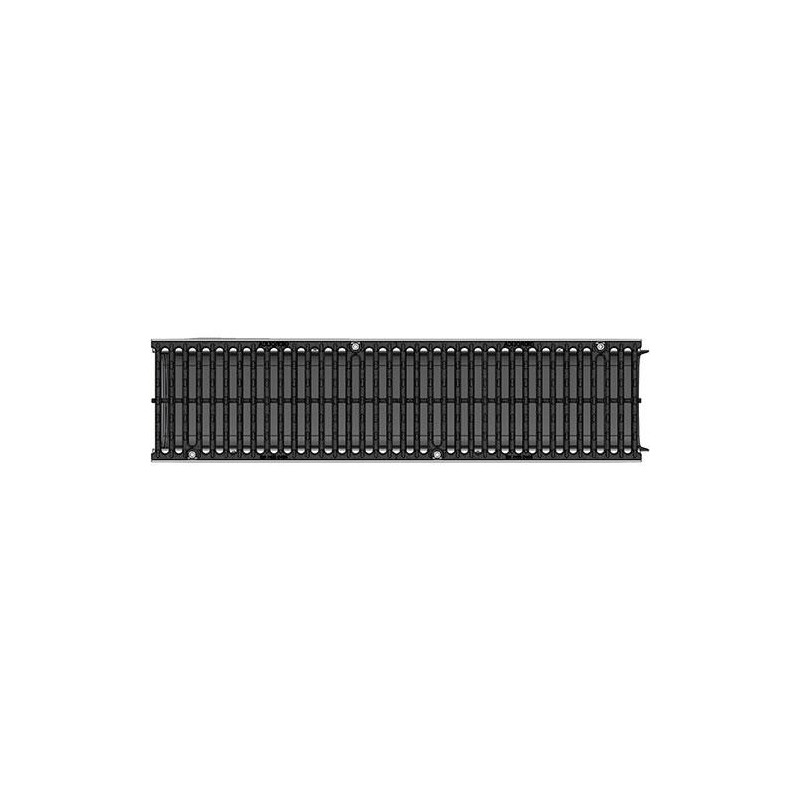

  • Чугунная решетка кл. D400 (до 40 тонн):
    Решетка водоприемная Gidrolica Super РВ-20.24.50 щелевая чугунная ВЧ, кл. D400 (арт. 50209D)
    Стоимость лотка Gidrolica Super DN200 H203 в такой комплектации: 6 622 руб.

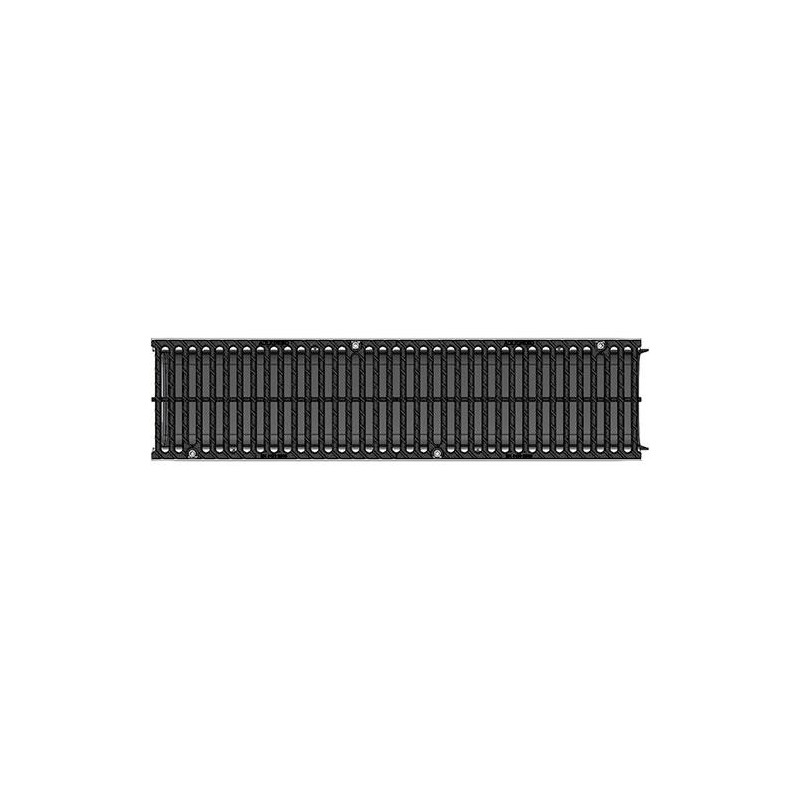

  • Чугунная решетка кл. E600 (до 60 тонн):
    Решетка водоприемная Gidrolica Super РВ-20.24.50 щелевая чугунная ВЧ, кл. E600 (арт. 50209E)
    Цена лотка Gidrolica Super DN200 H203 в комплекте с такой решеткой: 7 154 руб.
Основой конструкции является лоток E600. Далее, по желанию, Вы можете выбрать необходимый вариант комплекта. Разница только в характеристиках водоприемных решеток - D или E класса! Выгодно-низкая цена формируется на основании общего счета. Компания производителей и поставщиков «Лига 812» поставляет пластиковые системы водоотвода Gidrolica Super оптом и в розницу во все регионы нашей страны.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Комплект: Лоток водоотводный Gidrolica Super ЛВ -20.24,6.20 - пластиковый с решеткой щелевой чугунной, ВЧ50

Название с 2014 года:
Лоток водоотводный Gidrolica Super ЛВ-20.24,6.20 - пластиковый, кл. E600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

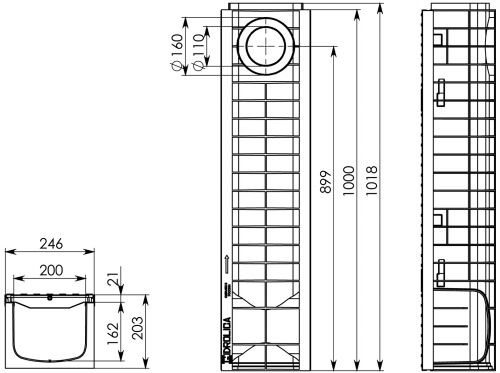

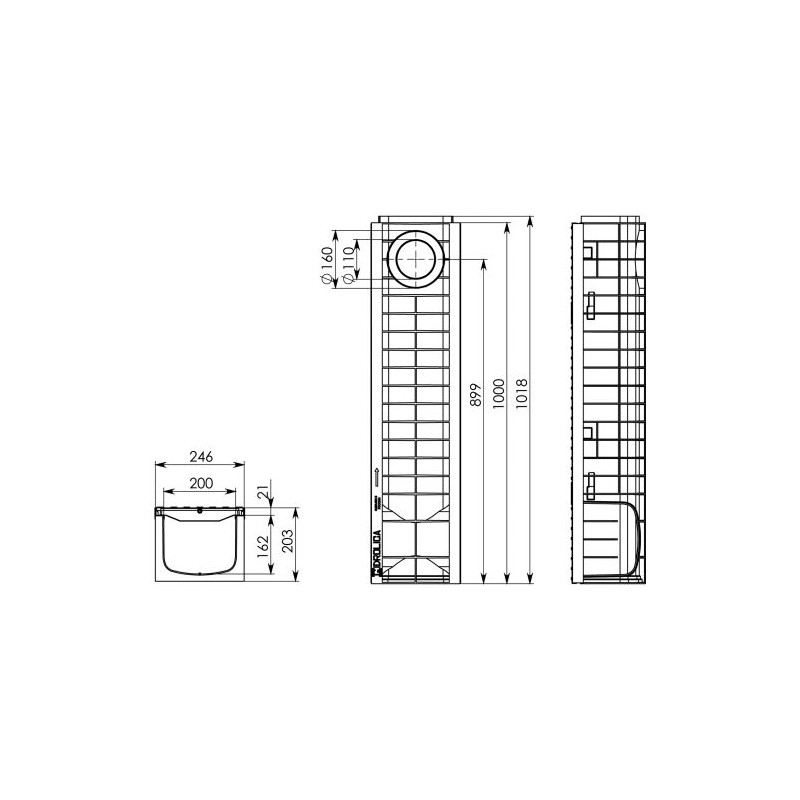

Чертежный вид лотка Gidrolica Super DN200 H200

Чертеж: Комплект: Лоток водоотводный Super ЛВ -20.24,6.20 – пластиковый c решеткой чугунной кл. E (D)

3 (три) типоразмера Gidrolica Super DN200

ПереходDN200 H120 DN200 H203 DN200 H253

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN200 H200 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN200 H200

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super DN200 H200 и трубы Ø110 и 160 мм:

Схема построения: Комплект: Лоток водоотводный Super ЛВ -20.24,6.20 – пластиковый c решеткой чугунной кл. E (D)

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады
