Gidrolica Super ЛВ-30.38.49,6 - лоток водоотводный пластиковый, кл. E600

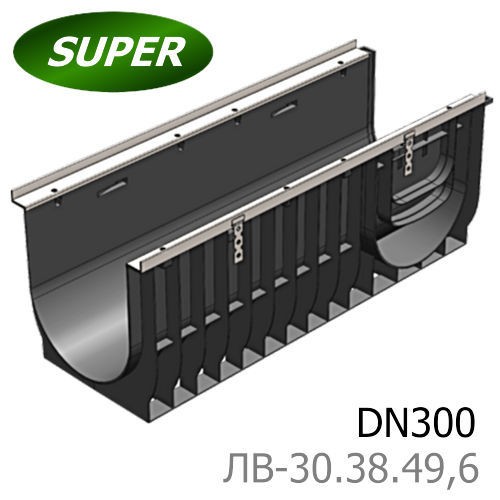

Цена снижена! Лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600 Увеличить

Лоток Gidrolica Super ЛВ-30.38.49,6 пластиковый

Лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600

  • Размеры (ДхШхВ), мм: 1000х383х495,5
  • Сечение: DN300
  • Артикул: 0834
  • Дополнительно комплектуется чугунными решетками!
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес: 11,9 кг.

Цена указана за лоток.

Подробнее

480 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 871,00 руб

-5%

6 180,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600
Материал Высокопрочный пластик
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х383х495,5
Гидравлическое сечение Ширина DN300 (300 мм), высота 424,5 мм.
Вес, кг 11,9
Артикул 0834
Проходное сечение 755,9 см²
Пропускная способность 87,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!
Примечание В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 крепежей.

Подробнее

Лоток Gidrolica Super DN300 H496

Лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600 - это самый крупный желоб в серии, имеющий ширину гидравлического сечения DN300 (300 мм) и габаритную высоту H496 (495,5 мм). Канал способен пропускать до 87 литров воды в секунду (при стандартном уклоне системы в 5% на один метр канала). Применяется для промышленных зон высокой интенсивности движения, складов, портов, транспортных терминалов и других территорий с большой площадью водосбора.

Дренажный лоток Gidrolica Super DN300 H496 пластиковый при каскадном построении линейного водоотвода может использоваться как третья и последняя ступень каскада лотков DN300. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 160-ого и 200-ого диаметра), а также боковые трафареты для углового соединения желобов.

ПримечаниеЛотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е щелевые решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

  • Чугунная решетка кл. E600 (до 60 тонн):
    Решетка водоприемная Gidrolica Super РВ-30.37,5.50 - щелевая чугунная ВЧ, кл. E600 (арт. 50309E)
    Цена лотка Gidrolica Super DN300 H496 в комплекте с такой решеткой: 15 466 руб.
    Решетка РВ-30.37,5.50, кл E
Выгодно-низкая цена, по которой можно купить лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600, формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет усиленные пластиковые системы водоотвода (водоотводные лотки) Gidrolica Super оптом и в розницу во все регионы нашей страны.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

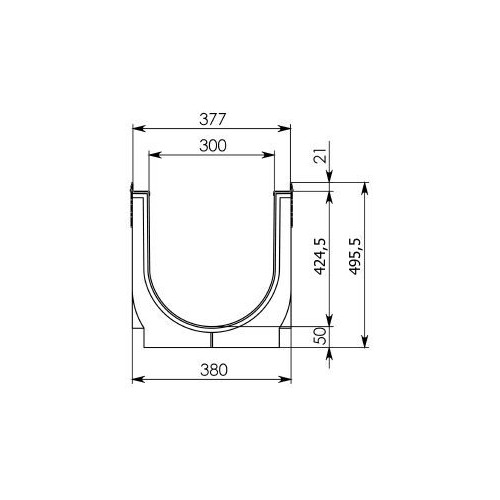

Чертежный вид лотка Gidrolica Super ЛВ-30.38.49,6

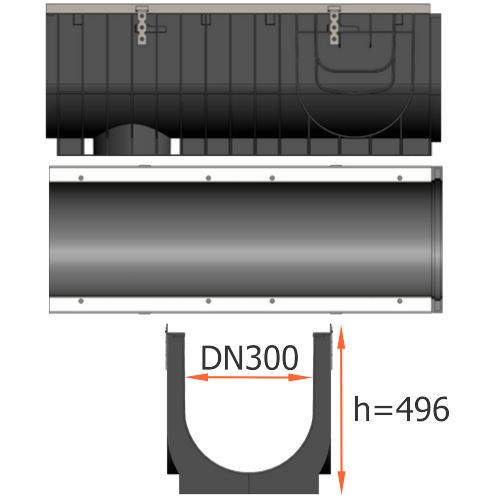

Чертеж: Лоток водоотводный Gidrolica Super ЛВ-30.38.49,6 - пластиковый, кл. E600Чертежный вид лотка 2: Gidrolica Super ЛВ-30.38.49,6

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN300 H496 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN300 H496

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super ЛВ-30.38.49,6 и труб Ø160 и 200 мм:

Выпуском в канализацию

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады
