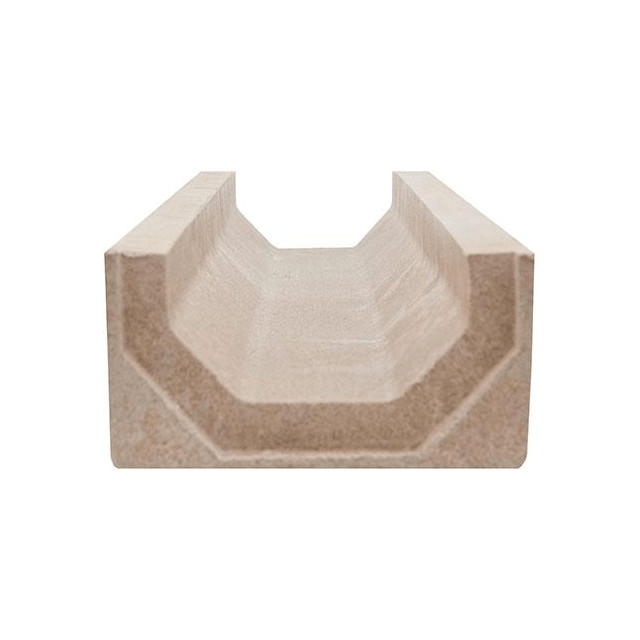

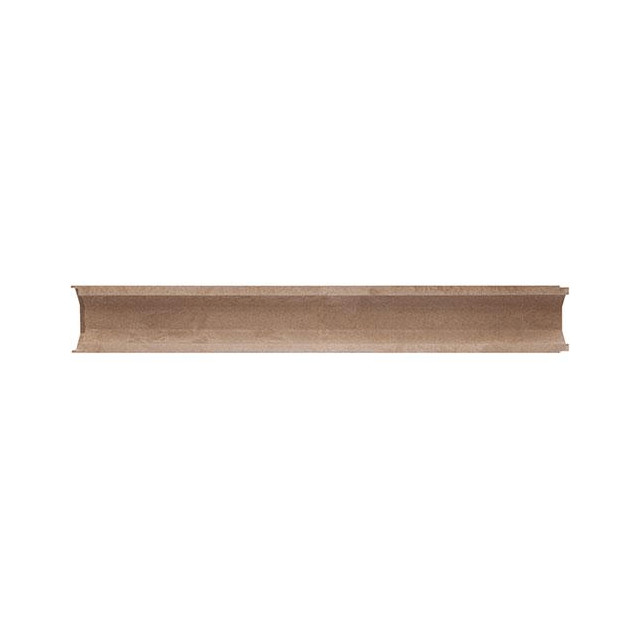

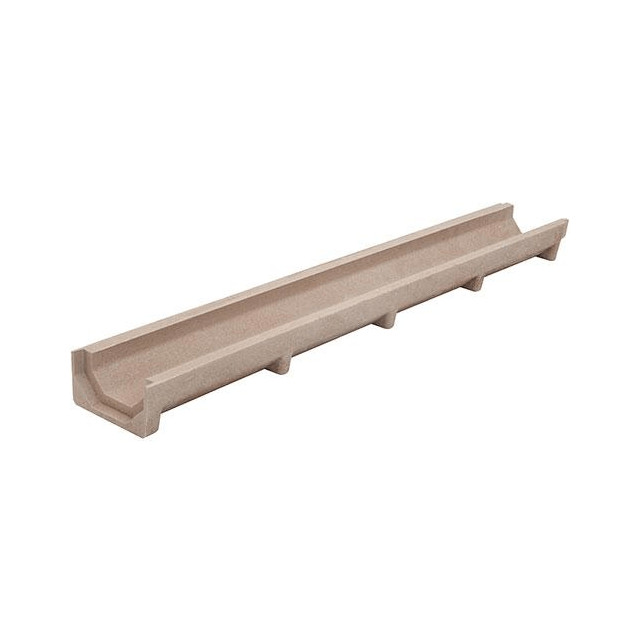

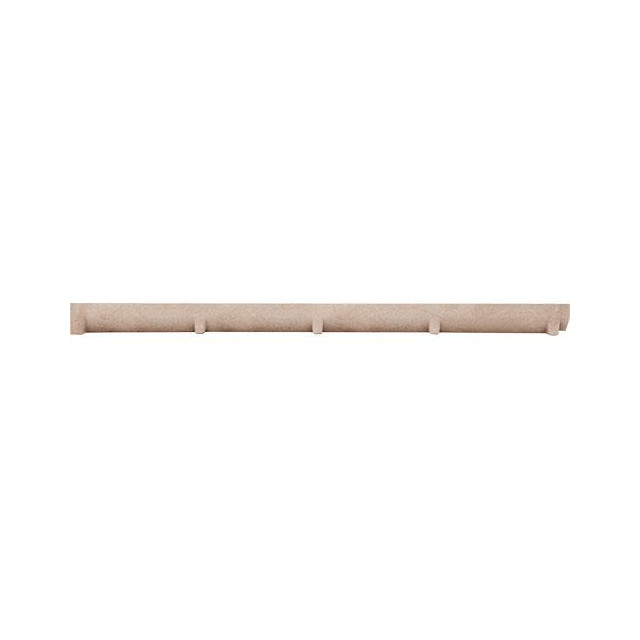

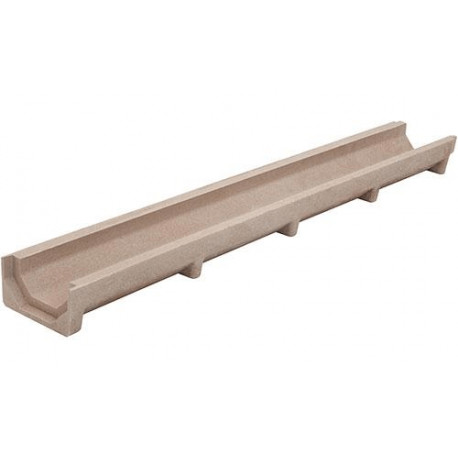

Полимерпесчаный лоток DN100 H70

Лоток водоотводный ЛВ-10.14.07 полимерпесчаный

Единственная модель среди низких, неглубоких водоотводных желобов, сделанных из полимерпеска!

Полимерпесчаный лоток DN100 H70 - это мелкосидящий канал шириной гидравлического сечения DN100 (100 мм) и высотой по внешней стенке H70 (65 мм), который укладывается в линию водоотвода в местах, где есть ограничения по глубине заложения ливневки. При размерах 1000х140х65 мм, с показателем проходного сечения – 42,1 см² лоток выдает уверенную пропускную способность 1,88 л/ сек при уклоне 0,5% на метр погонный ливневки.

Однако прочностные характеристики материала, позволяют использовать из полимерпеска практически на любой местности с предполагаемыми механическими нагрузками на канал до класса C250. Нам уже знаком такой типоразмер из серии бетонных водоотводов, а вот что такое полимерпесчанный лоток?

Такой водоотводный элемент – это современный строительный материал на основе полимерпесчаного композита, полимерной связующей смеси из полиэтилена и стрейча (25%), песка (75%) и красителя. Данные компоненты подвергают агрессивной термообработке и перемешивают в пластичную однородную массу. Затем смесь помещают в форму под пресс. На выходе получается лоток, который обладает исключительными характеристиками: малый вес, высокая прочность, долговечность в эксплуатации, и, конечно, экологическая безопасность.

Цена полимерпесчаного лотка DN100 H70 ниже чем у полимербетонного аналога, при том, что характеристики этих систем во многом похожи. В зависимости от предполагаемых нагрузок, купить полимерпесчаные лотки можно в комплекте с водоприемной решеткой: пластиковой, стальной или чугунной. Решетки фиксируются в желобе классическим крепежом типа «Краб» в двух местах по длине лотка.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Полимерпесчаный лоток DN100 H70 разработан на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

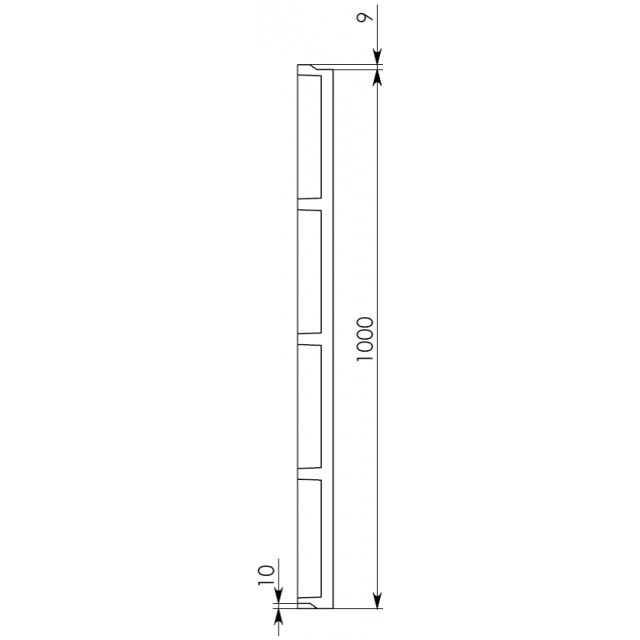

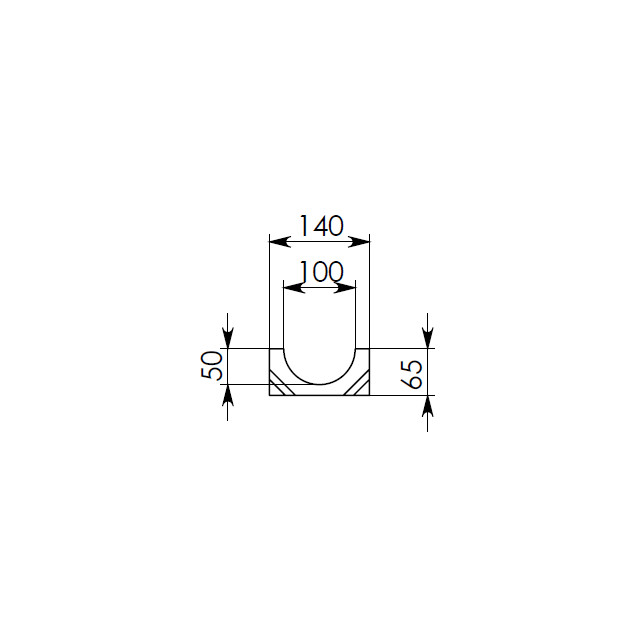

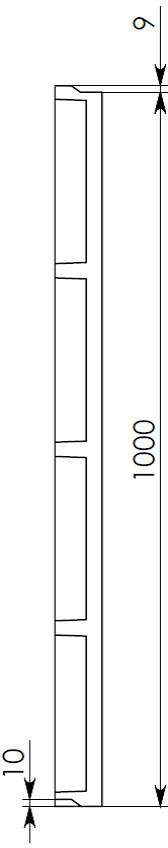

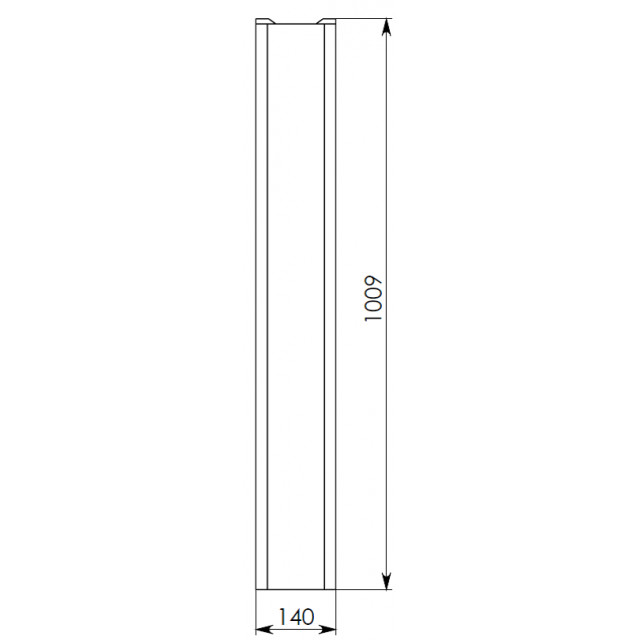

Чертежный вид лотка ЛВ-10.14.07 полимерпесчаный

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива полимерпесчаного лотка DN100 H70 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Двухстороннее соединение с песколовкой:

Каскадное построение линии водоотвода из бетонных лотков:
