CompoMax Basic ЛВ-10.14.13-П - полимербетонный лоток для отвода воды


Лоток CompoMax Basic DN100 H130

Лоток водоотводный CompoMax Basic ЛВ-10.14.13-П полимербетонный 7000

  • Размеры (ДхШхВ), мм: 1000х140х130
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 11,1 кг.
  • Артикул: 7000
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

409 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 492,00 руб

Характеристики

Название в проекты Лоток CompoMax Basic ЛВ-10.14.13–П 7000
Материал Особопрочный бетон B40 на основе полимерных связующих и без участия воды
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х140х125
Гидравлическое сечение Ширина DN100 (100 мм), высота 95 мм.
Вес, кг 11,1
Артикул 7000
Проходное сечение 92,1 см²
Пропускная способность 5,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 48 шт.

Подробнее

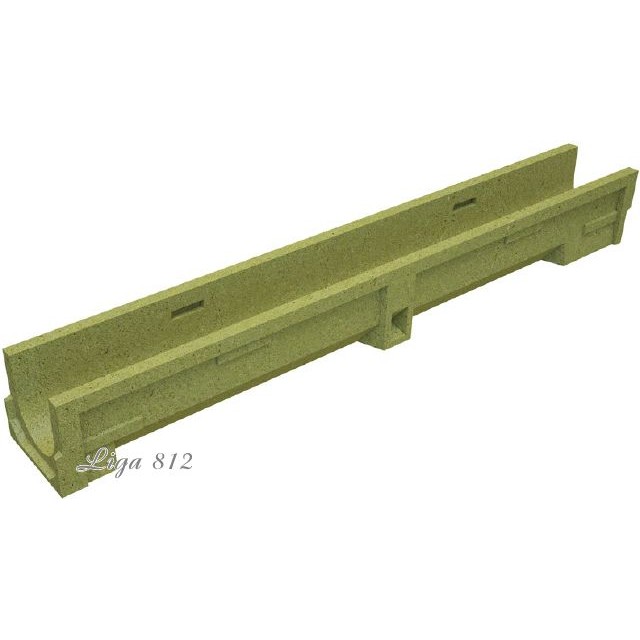

Лоток CompoMax Basic ЛВ-10.14.13-П

Типовой лоток с оптимальными размерами для большинства решений в серии ливневых каналов шириной гидравлического сечения DN100 (100 мм), представленный в версии полимербетонных оснований CompoMax Basic ЛВ-10.14.13-П.

Габаритная высота лотка 130 мм и пропускная способность, отмеченная показателем в 5,1 литра дождевой воды в секунду на один погонный метр дренажа при уклоне 0,5%, характеризуют практически универсальные возможности системы. Такие лотки можно и использовать на территориях подверженных негативному воздействию агрессивной среды и зонах с повышенными динамическими нагрузками до класса C250.

Пескоуловитель к лотку CompoMax Basic ЛВ-10.14.13-П Водоотвод в лотке CompoMax Basic ЛВ-10.14.13-П

В конструкции лотка предусмотрена возможность фиксировать ливневые решетки к желобу с помощью штатных крепежей и специальных трафаретных заглублений в стенках лотка. Такая конструктивная особенность не позволяет решеткам продольно смещаться в посадочном месте канала.

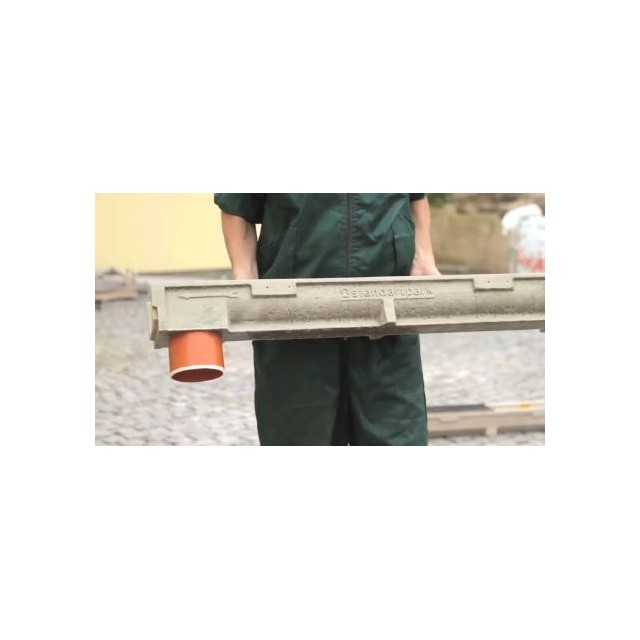

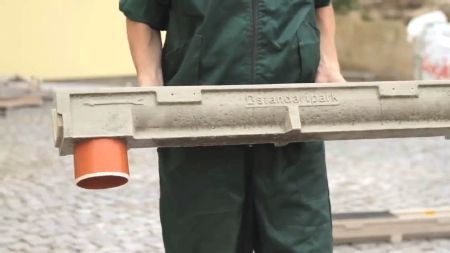

CompoMax Basic DN100 H130 может поставляться с вертикальным водоотводом под стандартную канализационную трубу диаметром 110 мм (арт. 700009). Увеличить срок эксплуатации лотка можно с помощью усиливающей стальной оцинкованной насадки, которая устанавливается в качестве буферной прокладки между решеткой и корпусом, а также защищает стенки лотка на уровне дорожного полотна.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

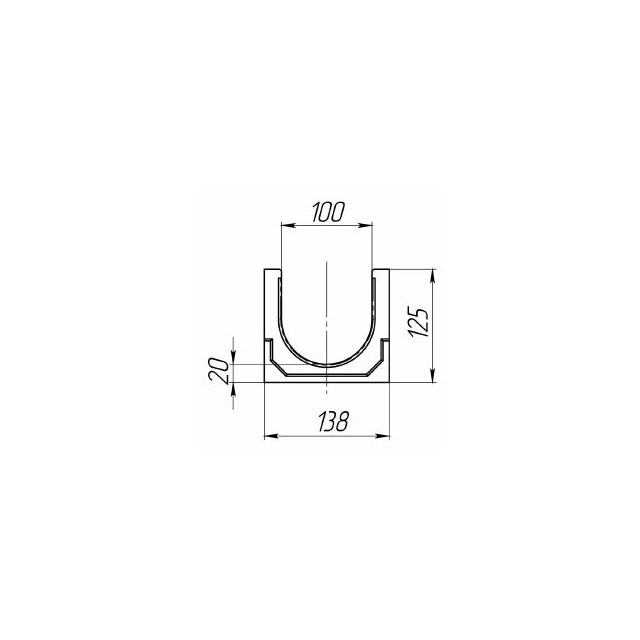

Чертежный вид лотка CompoMax Basic DN100 H130

Чертеж лотка CompoMax Basic ЛВ-10.14.13-ПЧертежный вид сверху

Купить ливневый лоток полимербетонный CompoMax Basic ЛВ-10.14.13-П для отвода дождевой и талой воды можно в комплекте с дренажными (водоприемными) решетками из различных материалов, соответствующих определенным классам нагрузки. Пластиковые, стальные или чугунные решетки представлены в широком ассортименте, поэтому выбрать необходимый элемент можно исходя из личных предпочтений и особенностей оформления.

Цена на лоток водоотводный CompoMax Basic ЛВ-10.14.13-П полимербетонный 7000 указана рекомендованная розничная с учетом НДС и меняется в пользу покупателя на основании общего счета. У нас Вы можете получить техническую информацию о ливневой канализации, купить полимербетонный лоток для отвода воды, а также заказать доставку на строительный объект в любой регион страны!

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива полимербетонного лотка CompoMax Basic ЛВ-10.14.13 и трубы Ø110 мм:

Водослив CompoMax Basic ЛВ-10.14.13

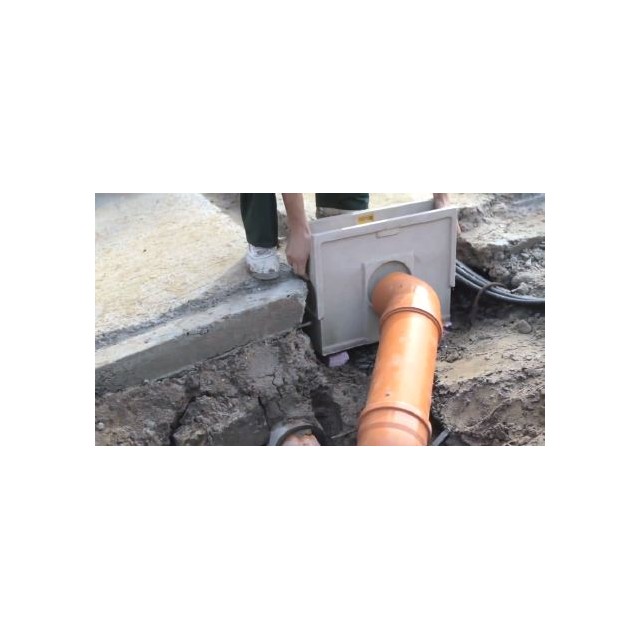

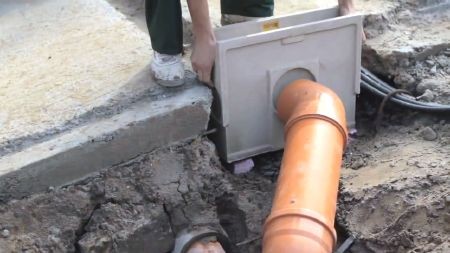

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
