CompoMax Basic ЛВ-10.14.06-П - лоток водоотводный полимербетонный


Лоток CompoMax Basic DN100 H60

Лоток водоотводный CompoMax Basic ЛВ-10.14.06-П полимербетонный 7010

  • Размеры (ДхШхВ), мм: 1000х140х60
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 6,3 кг.
  • Артикул: 7010
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

732 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 930,00 руб

Характеристики

Название в проекты Лоток CompoMax Basic ЛВ-10.14.06–П 7010
Материал Особопрочный бетон B40 на основе полимерных связующих и без участия воды
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х140х60
Гидравлическое сечение Ширина DN100 (100 мм), высота 40 мм.
Вес, кг 6,3
Артикул 7010
Проходное сечение 38,2 см²
Пропускная способность 1,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 50 шт.

Подробнее

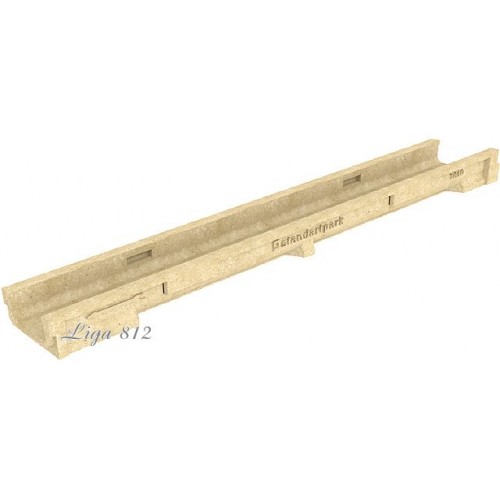

Лоток CompoMax Basic ЛВ-10.14.06-П

Единственный представитель низких, неглубоких водоотводных желобов сделанных из полимербетона!

Полимербетонный лоток CompoMax Basic ЛВ-10.14.06-П - это мелкосидящий канал шириной гидравлического сечения DN100 (100 мм) и высотой по внешней стенке H60 (60 мм), который укладывается в линию водоотвода в местах, где есть ограничения по глубине заложения ливневки. Однако прочностные характеристики материала, позволяют использовать лоток CompoMax Basic DN100 H60 практически на любой местности с предполагаемыми механическими нагрузками на канал до класса C250. Нам уже знаком такой типоразмер из серии бетонных водоотводов, поэтому можно произвести небольшой сравнительный анализ.

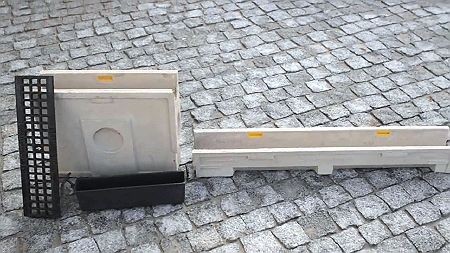

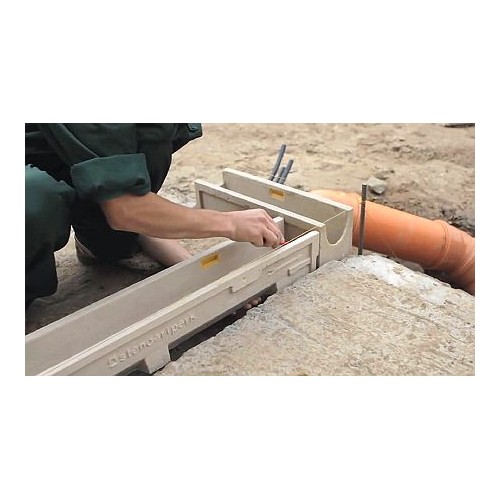

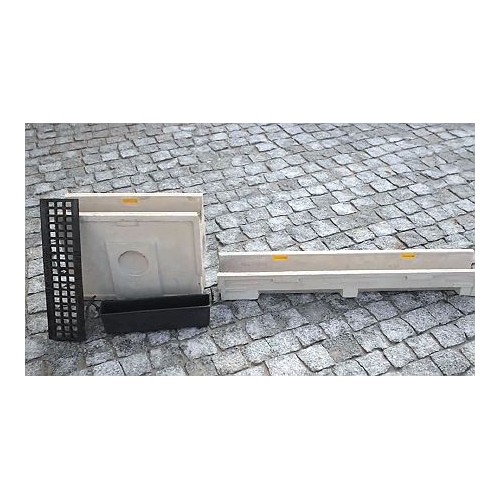

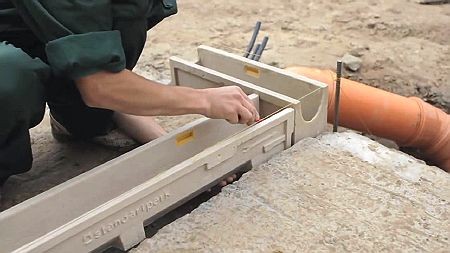

Комплектация к лотку CompoMax Basic ЛВ-10.14.06-П Монтаж CompoMax Basic ЛВ-10.14.06-П

Как мы знаем, размеры полимербетонного лотка отличаются от размеров бетонного оппонента по длине - 1000 мм против 500 мм. Это говорит о том, что тяжелая основа бетона из цемента и воды не в состоянии выдерживать собственный вес при размерах 1000х140х60 мм, и лоток попросту может переломиться в момент его установки. Полимерный же лоток в два раза легче, примерно во столько же раз прочнее, а уступает по функциональной части только лишь пластиковым аналогам. Визуально, имеет характерный желтоватый окрас.

Но главное, что отличает полимербетонные каналы от простых армированных бетонов и значительно упрощает монтажную подготовку - это возможность фиксировать водоприемные решетки в лотке с помощью штатных крепежей и специальных трафаретных заглублений в стенках желоба. Такая конструктивная особенность не позволяет настилу продольно смещаться в посадочном месте канала.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

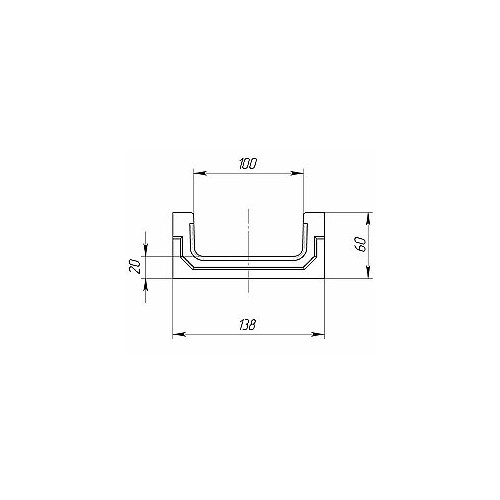

Чертежный вид лотка CompoMax Basic DN100 H60

Чертеж лотка CompoMax Basic ЛВ-10.14.06-ПЧертежный вид сверху

Купить лоток полимербетонный CompoMax Basic ЛВ-10.14.06-П для отвода осадков и талых вод можно в комплекте с ливневыми (водоприемными) решетками из различных материалов, соответствующих определенным классам нагрузки. Пластиковые, стальные или чугунные решетки представлены в широком ассортименте, поэтому выбрать необходимый элемент можно исходя из личных предпочтений и дизайнерской идеи.

CompoMax Basic DN100 H60 может поставляться с вертикальным водоотводом под стандартную канализационную трубу диаметром 110 мм (арт. 701009). Увеличить срок эксплуатации лотка можно с помощью усиливающей стальной оцинкованной насадки, которая устанавливается в качестве буферной прокладки между решеткой и корпусом, а также защищает стенки лотка на уровне дорожного полотна.

Цена на лоток водоотводный CompoMax Basic ЛВ-10.14.06-П полимербетонный 7010 указана рекомендованная розничная с учетом НДС и меняется в пользу покупателя на основании общего счета. У нас Вы можете получить техническую информацию о ливневой канализации, купить полимербетонный лоток для отвода воды, а также заказать доставку на строительный объект в любой регион страны!

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива полимербетонного лотка CompoMax Basic ЛВ-10.14.06 и трубы Ø110 мм:

Водослив CompoMax Basic ЛВ-10.14.06

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
