Лоток водоотводный ЛВ-10.16.16 - бетонный (стандартный)
> Водоотвод>Бетонные лотки>Бетонные лотки ЛВ>Лоток DN100 H160 бетонный

Цена снижена! Лоток водоотводный ЛВ-10.16.16 - бетонный Увеличить
Назад Далее

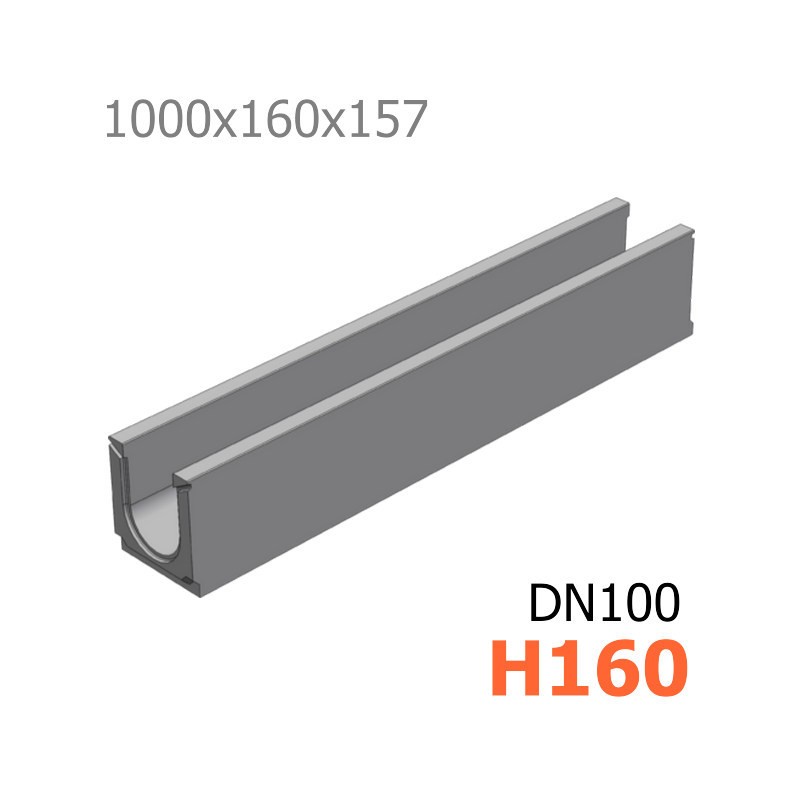

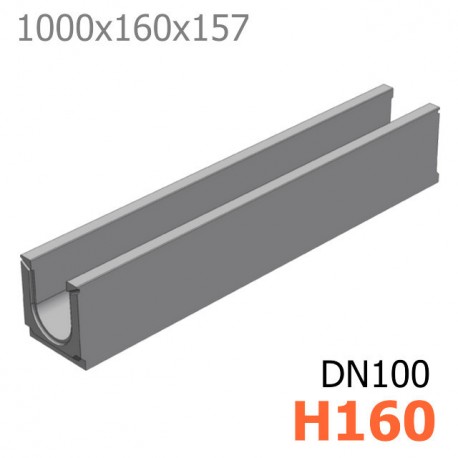

Лоток DN100 H160 бетонный

Лоток водоотводный ЛВ-10.16.16 - бетонный

  • Размеры (ДхШхВ), мм: 1000х160х157
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 33 кг.
  • Артикул: 402
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

1395 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

918,00 руб

-25%

1 224,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.16.16 - бетонный (стандартный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х157
Гидравлическое сечение Ширина DN100 (100 мм), высота 122 мм.
Вес, кг 33,0
Артикул 402
Проходное сечение 109 см²
Пропускная способность 6,28 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на пешеходных и проезжих зонах с небольшой площадью водосбора
Особенности Может быть выполнен с вертикальным патрубком: Лоток водоотводный ЛВ-10.16.16 - бетонный с вертикальным водосливом (арт. 4021)
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

Бетонный лоток DN100 H160 стандартный

Лоток водоотводный ЛВ-10.16.16 - бетонный является промежуточным в серии каналов с шириной гидравлического сечения DN100 (100мм) имеющий фактический внешний размер по высоте H160 (157 мм). Применяется для организации поверхностного водоотвода на территориях с небольшой площадью водосбора – пропускная способность лотка 6,28 литров в секунду при уклоне 0,5% или 5 мм на один метр дождеприемного лотка.

Бетонный лоток DN100 Н160, также производится с вертикальным выпуском для соединения с трубой 110 мм: лоток водоотводный ЛВ-10.16.16 - бетонный с вертикальным водосливом (арт. 4021). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

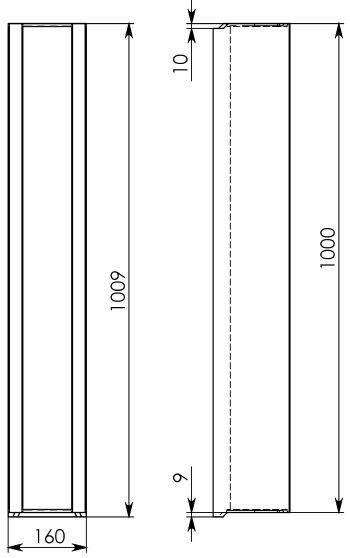

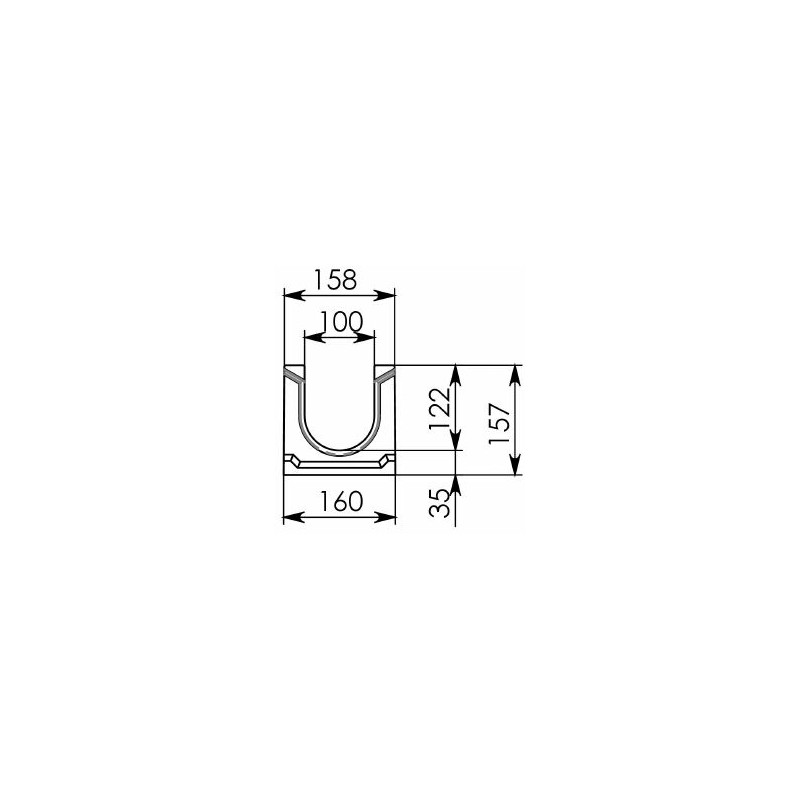

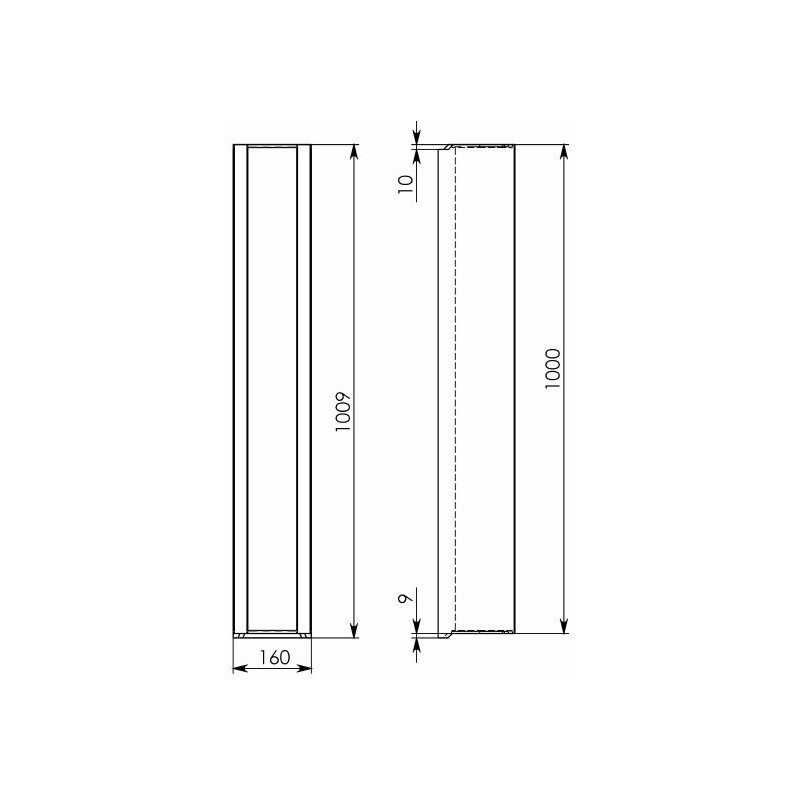

Чертежный вид лотка ЛВ-10.16.16

Схема 1: Лоток водоотводный ЛВ-10.16.16 - бетонный Схема 2: Бетонный лоток DN100 H160

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H160 и трубы Ø110 мм:

Схема построения ЛВ-10.16.16

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.16.16

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.16.16 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.16.16 - бетонный (стандартный) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить дождеприемный бетонный лоток по выгодно-низкой цене по результатам общего счета.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
