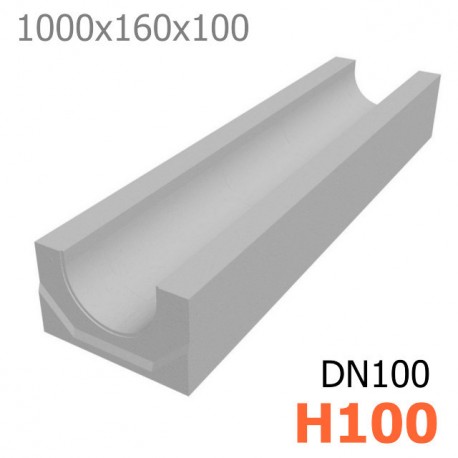

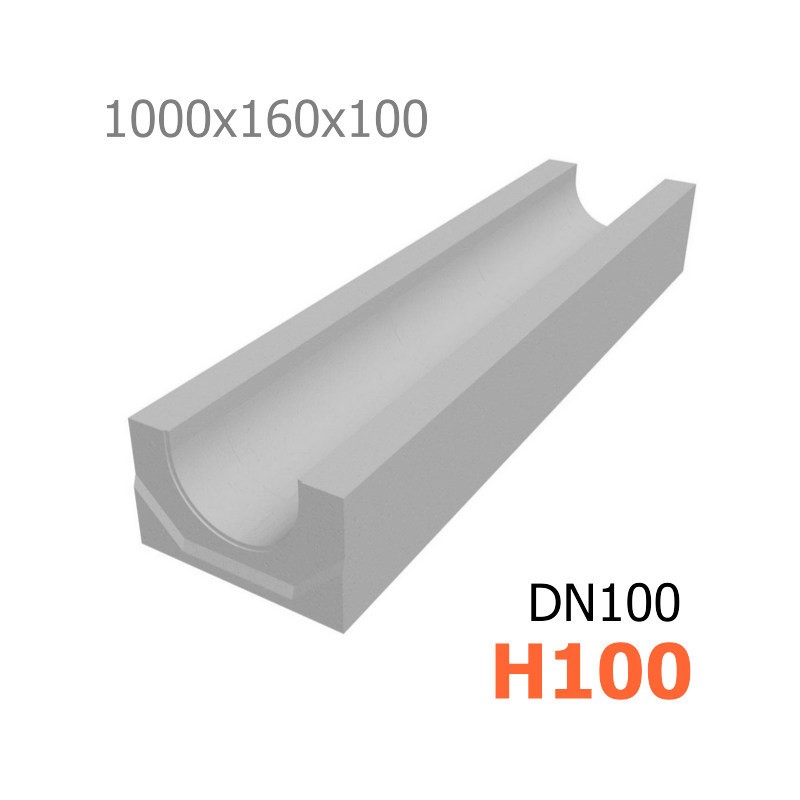

Лоток водоотводный ЛВ-10.16.10 - бетонный (мелкосидящий)


Лоток DN100 H100 бетонный

Лоток водоотводный ЛВ-10.16.10 - бетонный

  • Размеры (ДхШхВ), мм: 1000х160х100
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 22 кг.
  • Артикул: 405
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1346 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

981,00 руб

-25%

1 308,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.16.10 - бетонный (мелкосидящий)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 65 мм.
Вес, кг 22,0
Артикул 405
Проходное сечение 65 см²
Пропускная способность 3,16 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Может быть выполнен с вертикальным патрубком: Лоток водоотводный ЛВ-10.16.10 - бетонный с вертикальным водосливом (арт. 4051)
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

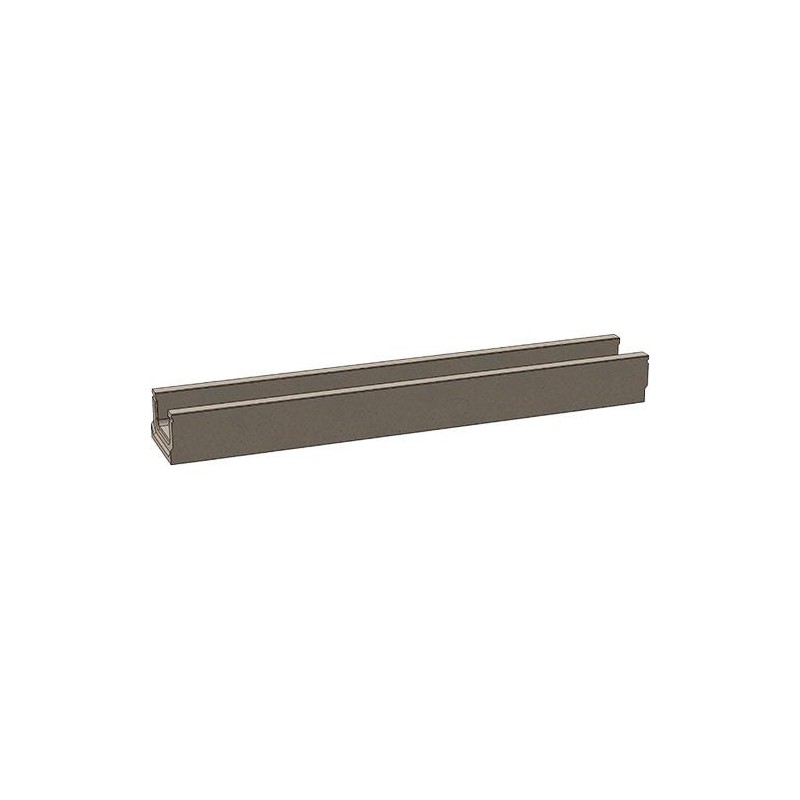

Бетонный лоток DN100 H100 мелкосидящий

Боец не видимого фронта, который выручит тогда, когда остальные в дефиците!

Лоток водоотводный ЛВ-10.16.10 - бетонный в общей линейке каналов общего назначения с шириной гидравлического сечения DN100 (100мм) имеет габаритную высоту Н100 (100 мм), считается промежуточным и, в общем-то, не пользуется большим спросом на российском рынке, но думается что это проблема маркетологов.

Зачастую торговые сети не стараются расширять ассортимент бетонных лотков, в силу нехватки складских квадратных метров. Но этот дренажный канал существует, хотя и выпускается в ограниченном количестве, и применяется тогда, когда недостаточно высоты, например, 80 мм.

Лоток водоотводный ЛВ-10.16.10 - бетонный

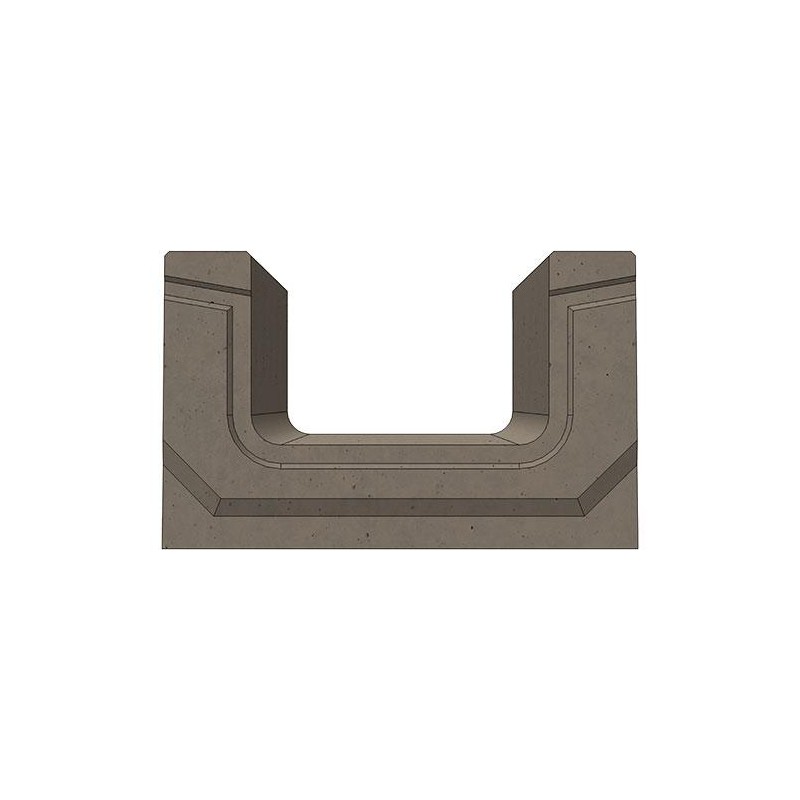

Конструктивно бетонный лоток DN100 H100 - это та же "80-ка", только с увеличенными бортами на 2 сантиметра, ну и конечно большей пропускной способностью - 3,16 литров в секунду против 1,95 при заданном уклоне в 0,5% или 5 мм на один погонный метр дренажного канала.

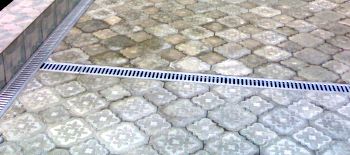

ЛВ-10.16.10 применяется на территориях с небольшой площадью водосбора и в местах, где есть ограничения по глубине закладки линии лотков - отмостки вокруг зданий, обочины дорог, паркинги, АЗС и т.д. Также производится с вертикальным выпуском для соединения с трубой 110 мм: лоток водоотводный ЛВ-10.16.10 – бетонный с вертикальным водосливом (арт. 4051). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

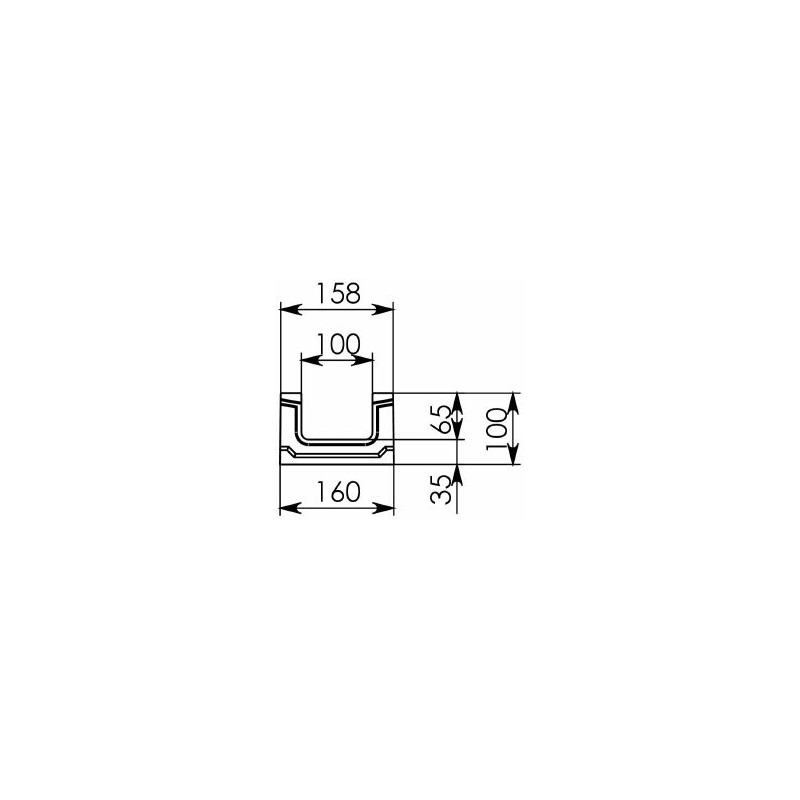

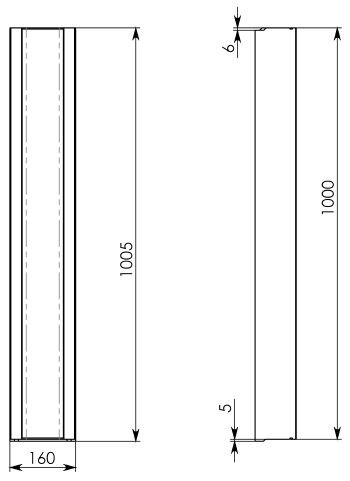

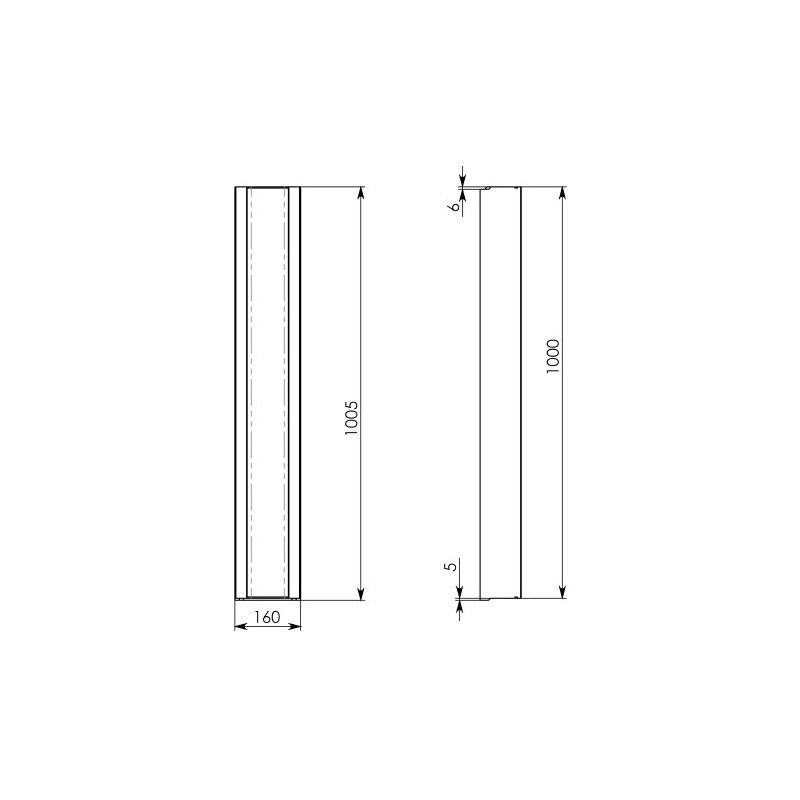

Чертежный вид лотка ЛВ-10.16.10

Схема 1: Лоток водоотводный ЛВ-10.16.10 - бетонный Схема 2: Бетонный лоток DN100 H100

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H100 и трубы Ø110 мм:

Схема построения ЛВ-10.16.10

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.16.10

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.16.10 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.16.10 - бетонный (мелкосидящий) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток по выгодно-низкой цене.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
