ЛВБ Optima 200 №15/0 тип 1 - лоток водоотводный бетонный, h385

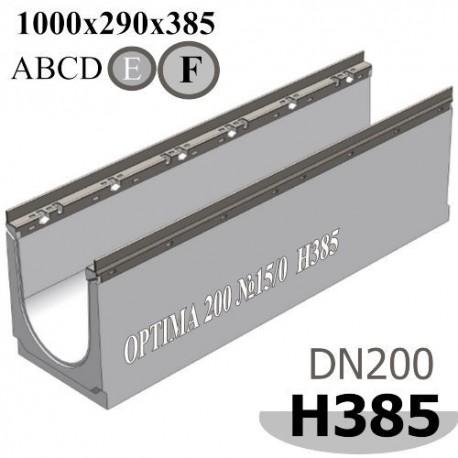

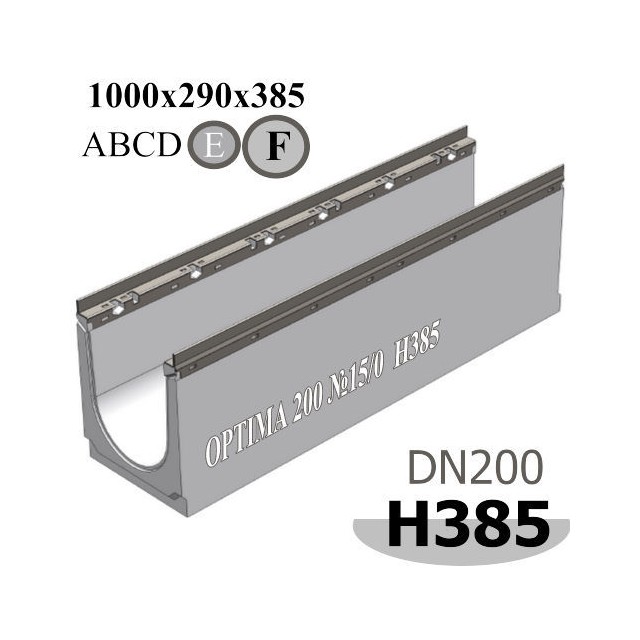

Цена снижена! Лоток водоотводный бетонный ЛВБ OPTIMA 200, №15/0, высота 385 Увеличить

Лоток OPTIMA DN200, №15/0, высота 385

Лоток водоотводный бетонный ЛВБ Optima 200 №15/0 тип 1

  • Размеры (ДхШхВ), мм: 1000х290х385
  • Сечение: DN200
  • Класс нагрузки: А15-E600 - F900 (до 90 тонн)
  • Вес лотка: 121,9 кг.
  • Артикул: 2220215
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. C, E, F, тип "волна"
  • Применение: паркинги, АЗС, автомойки, промзоны, склады и терминалы, военные базы, аэропорты

Цена указана за штуку.

Подробнее

496 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 503,00 руб

4 670,00 руб

-1 167,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный ЛВБ Optima 200 №15/0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-F (до 90 тонн)
Размеры (ДхШхВ), мм 1000х290х385
Гидравлическое сечение Ширина DN200 (200 мм), высота 300 мм.
Вес, кг 121,9
Артикул 2220215
Проходное сечение 470 см²
Пропускная способность 45,94 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Может участвовать в построении линии методом каскада. Устанавливается седьмым номером.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса C, E, F.
Кол-во на паллете 8 шт.

Подробнее

Бетонный лоток Optima 200 №15/0 тип 1, h=385

Водоотводный канал ЛВБ Optima 200 №15/0 тип 1 - это усиленный оцинкованными насадками бетонный лоток, шириной горизонтального гидравлического сечения DN200 (200 мм) и внешней высотой 385 мм. Пропускная способность канала составляет - 45,94 литра в секунду при уклоне 0,5% или 5 мм на один метр ливневки. Применяется в местах, где возможны высокие механические нагрузки на дренажный водоотвод.

Области применения

Класс D400Класс E600Класс F900

Класс D400 (400 kN) - E600 (600 kN) до F900 (900 kN)

  • Гаражи, обочины автодорог, стоянки автомобилей, паркинг, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Военные базы, аэропорты.

Универсальный бетонный лоток ЛВБ Optima 200 №15/0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается пятнадцатым номером перед следующим лотком с уклоном №16. Всего в построении бетонных лотков с уклоном может быть применено: 9 прямых лотков с высотами: 190, 230, 270, 310, 335, 360, 385, 410, 430 мм, а также 20-ть промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки Optima DN200 с уклоном.

Когда необходимо каскадное построение линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб Optima 200 №10/0 устанавливаться седьмым перед типоразмером 20/0. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

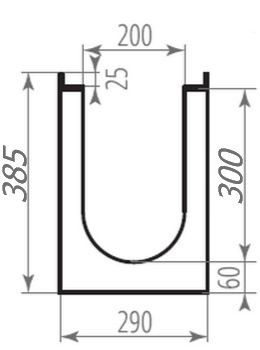

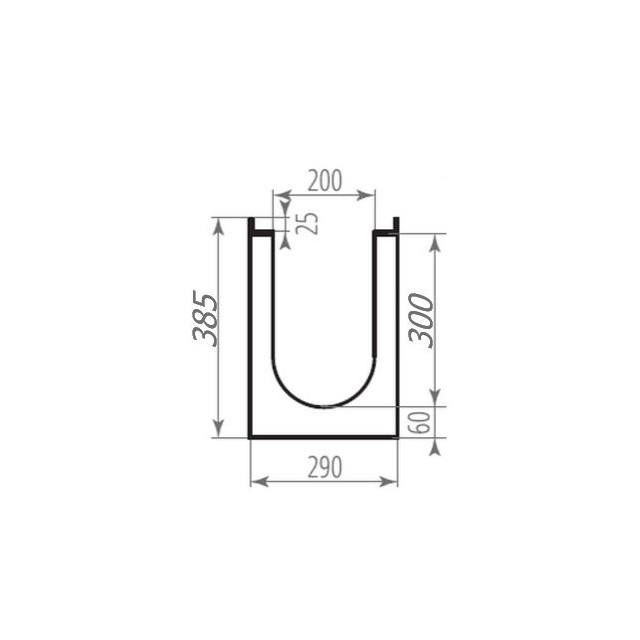

Чертежный вид лотка Optima 200, №15/0, высота 385

Чертеж: Optima 200, №15/0, высота 385

Купить лоток ЛВБ Optima 200 №15/0 тип 1, h=385 можно в комплекте с водоприемными чугунными решетками классов: C250, E600, F900, витиеватой ячеистой структуры в образе беспечной волны. Цена комплекта напрямую зависит от класса выбранного Вами настила. Манипулируя элементами, не забывайте про способность доборных аксессуаров участвовать в организации нужного именно Вам дренажного водоотвода поверхностного вида.

Лоток ЛВБ Optima 200 №15/0 тип 1, h=385 имеет и свой базис отгрузки. Основными регионами являются: Москва, Санкт-Петербург (СПб), Краснодар, Архангельск, Мурманск, Казань, Уфа. Другие регионы получают специальную стоимость материала с применением коэффициента надбавки. Расчет окончательной стоимости регламентируется по результатам общего счета.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка ЛВБ Optima 200 №15/0 тип 1, h=385 и трубы Ø160 мм:

Схема построения ЛВБ Optima 200

Сброс воды через пескоуловитель. Подключается 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки Optima при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

Optima с уклоном
