ЛВБ Optima 200 №0/1 тип 2 - лоток водоотводный бетонный, h110

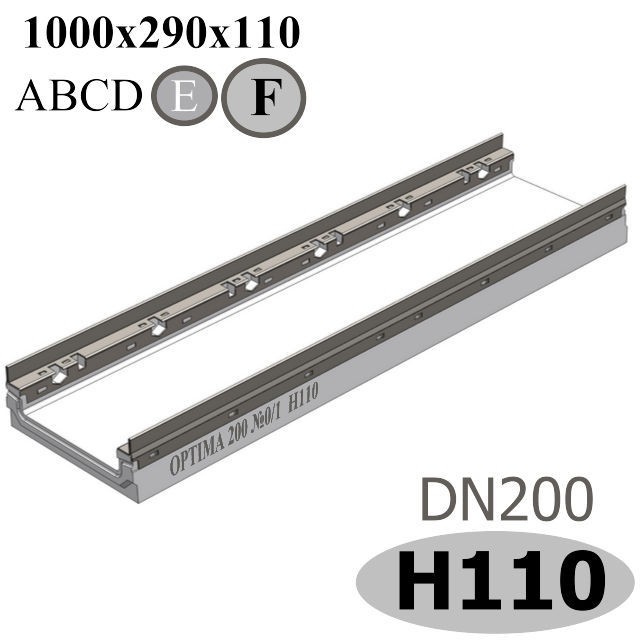

Цена снижена! Лоток водоотводный бетонный ЛВБ Optima 200 №0/1 тип 2, высота 110 Увеличить

Лоток OPTIMA DN200, №0/1, высота 110

Лоток водоотводный бетонный ЛВБ Optima 200 №0/1 тип 2

  • Размеры (ДхШхВ), мм: 1000х290х110
  • Сечение: DN200
  • Класс нагрузки: А15-E600 - F900 (до 90 тонн)
  • Вес лотка: 38,9 кг.
  • Артикул: 2220400
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. C, E, F, тип "волна"
  • Применение: паркинги, АЗС, автомойки, промзоны, склады и терминалы, военные базы, аэропорты

Цена указана за штуку.

Подробнее

460 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 895,00 руб

3 860,00 руб

-965,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный ЛВБ Optima 200 №0/1 тип 2
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-F (до 90 тонн)
Размеры (ДхШхВ), мм 1000х290х110
Гидравлическое сечение Ширина DN200 (200 мм), высота 51 мм.
Вес, кг 38,9
Артикул 2220400
Проходное сечение 80 см²
Пропускная способность 7,92 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Может участвовать в построении линии методом каскада. Устанавливается первым номером.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса C, E, F.
Кол-во на паллете 28 шт.

Подробнее

Бетонный лоток Optima 200 №0/1 тип 2, h=110

Лоток водоотводный бетонный ЛВБ Optima 200 №0/1 тип 2 - это низкопрофильный канал, разработанный специально для территорий с ограничением по глубине заложения. Станет полезным для паркингов, гаражей и пищевых производств, согласно принятой специфики технических условий. Желоб усилен стальными оцинкованными насадками, запрессованными в борта, в верхней его части. Отрабатывая в качестве буфера между лотком и чугунной решеткой, насадки предотвращают преждевременное истирание кромки бетона при воздействии повышенных механических нагрузок, характерных наезду на линию дренажа тяжелого автотранспорта.

Области применения

Класс D400Класс E600Класс F900

Класс D400 (400 kN) - E600 (600 kN) до F900 (900 kN)

  • Гаражи, обочины автодорог, стоянки автомобилей, паркинг, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Военные базы, аэропорты.

П-образное сечение позволяет раскрыть максимальную площадь полезного пространства при минимальной высоте самого лотка (h=110 мм). Таким образом, достигается показатель пропускной способности в 7,92 литра/сек., в момент активного водосбора на один погонный метр ливневки, при выверенном уклоне 0,5%.

Лоток ЛВБ Optima 200 №0/1 тип 2 высотой 110 мм как самостоятельная единица, также участвует в построении ливневой канализации методом каскада. Номер указывает на его порядковое место в строе. Но нужно обратить внимание на то, что при создании каскадов, следует обратить внимание на форму разреза стыковочных элементов (лотков).

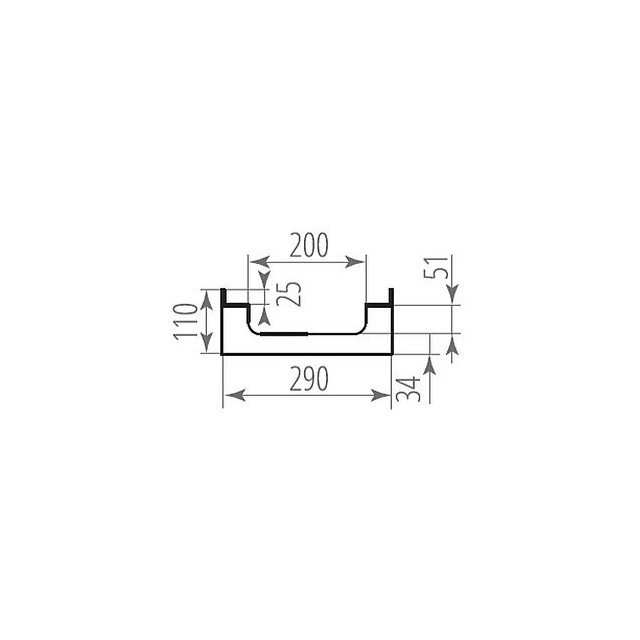

Чертежный вид лотка Optima 200, №0/1, высота 110

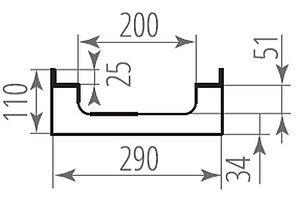

Чертеж: Optima 200, №0/1, высота 110

Купить лоток ЛВБ Optima 200 №0/1 тип 2, h=110 можно в комплекте с водоприемными чугунными решетками классов: C250, E600, F900, витиеватой ячеистой структуры в образе беспечной волны. Цена комплекта напрямую зависит от класса выбранного Вами настила. Манипулируя элементами, не забывайте про способность доборных аксессуаров участвовать в организации нужного именно Вам дренажного водоотвода поверхностного вида.

Лоток ЛВБ Optima 200 №0/1 тип 2, h=110 имеет и свой базис отгрузки. Основными регионами являются: Москва, Санкт-Петербург (СПб), Краснодар, Архангельск, Мурманск, Казань, Уфа. Другие регионы получают специальную стоимость материала с применением коэффициента надбавки. Расчет окончательной стоимости регламентируется по результатам общего счета.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка ЛВБ Optima 200 №0/1 тип 2, h=110 и трубы Ø160 мм:

Схема построения ЛВБ Optima 200 №0/1 тип 2, h=110

Сброс воды через пескоуловитель. Подключается 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки Optima при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

Optima с уклоном
