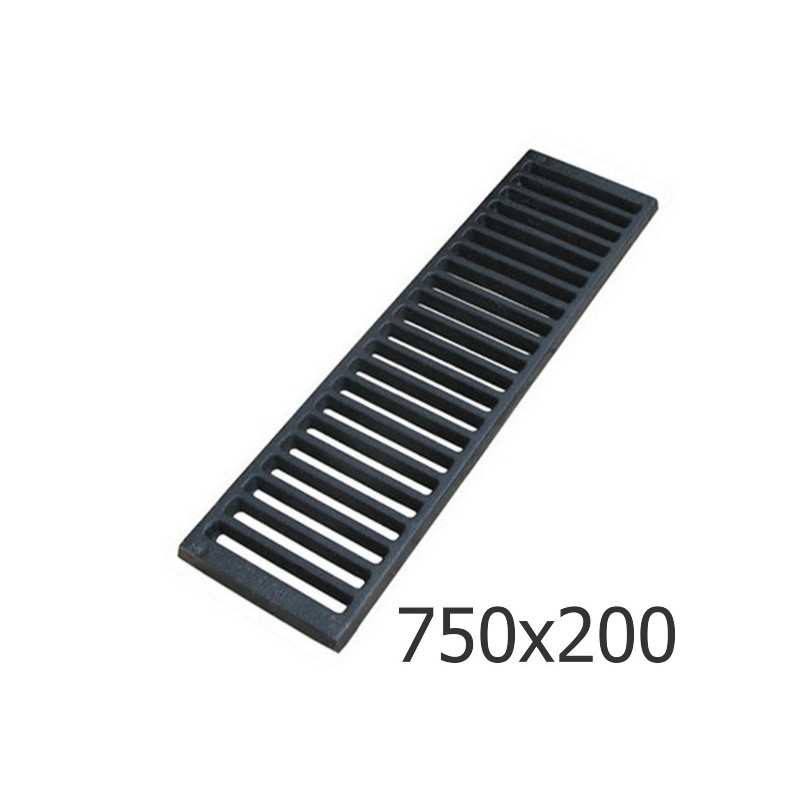

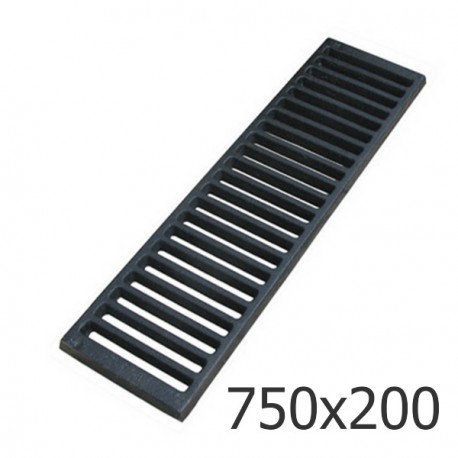

Чугунная решетка 750х200 водоприемная, кл. C

Решетка водоприемная РВ-75.20-СЧ-Щ3 СЧ-20 Кл.C 75х20 28323

Решетка водоприемная чугунная 750х200 мм имеет площадь водозаборных щелей 609,95 см2. Может применяться в качестве настила на лотки водоотводные собственного изготовления, например, из монолитного бетона. Простой, не вычурный дизайн чугунной решетки РВ-75.20-СЧ-Щ3 СЧ-20 Кл.С 75х20 позволяет оборудовать дренажную систему, практически, в любых зонах эксплуатации ливневой канализации. Решетка не имеет посадочных мест под винт для крепления к каналу.

Для производства водоприемной чугунной решетки 750х200 используется серый чугун СЧ20, ГОСТ 1412-85.

Согласно ГОСТ 26645-85 для отливки от 10 до 40 кг. 9 класса точности отклонение фактической массы от номинальной может составлять до 8%.

Чугунная решетка 750х200 данной модификации рассчитана на класс нагрузки C250 (до 25 тонн)

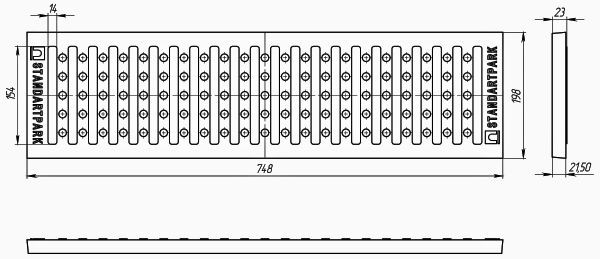

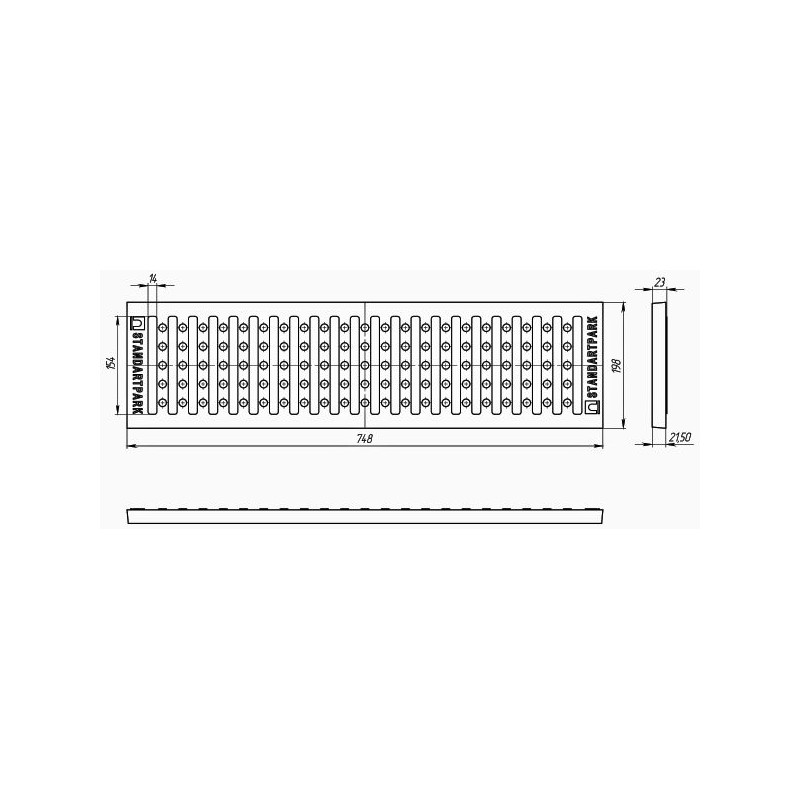

Чертежный вид чугунной решетки 750х200

Примечание:
Решетки устанавливаются таким образом, чтобы стороны длиной 750 мм. всегда находились на опоре!

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

Другие типоразмеры этой серии 750

Типоразмер (ДхШ), мм	Ширина (В), мм	Глубина посадки (P), мм	Толщина по ребру (R), мм	Вес, кг	Класс нагрузки	Артикул	Переход	Цена за шт.
750х200	200	23	21,5	14,24	С250	28323		2 900 руб.
750х300	300	23	21,5	20,3	C250	28333		5 260 руб.
750х400	400	23	21,5	26,35	C250	28343		7 370 руб.
