CompoMax Basic ЛВ-10.14.10-П - лоток полимербетонный водоотводный


Лоток CompoMax Basic DN100 H100

Лоток водоотводный CompoMax Basic ЛВ-10.14.10-П полимербетонный 7030

  • Размеры (ДхШхВ), мм: 1000х140х100
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 10,1 кг.
  • Артикул: 7030
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

147 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 525,00 руб

Характеристики

Название в проектыЛоток CompoMax Basic ЛВ-10.14.10–П 7030
МатериалОсобопрочный бетон B40 на основе полимерных связующих и без участия воды
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х140х100
Гидравлическое сечениеШирина DN100 (100 мм), высота 80 мм.
Вес, кг10,1
Артикул7030
Проходное сечение65,4 см²
Пропускная способность3,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется на автостоянках, парковках, тротуарах и обочинах дорог..
ОсобенностиМожет быть выполнен с вертикальным патрубком диаметром 110 мм
ПримечаниеДополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную
Кол-во на паллете48 шт.

Подробнее

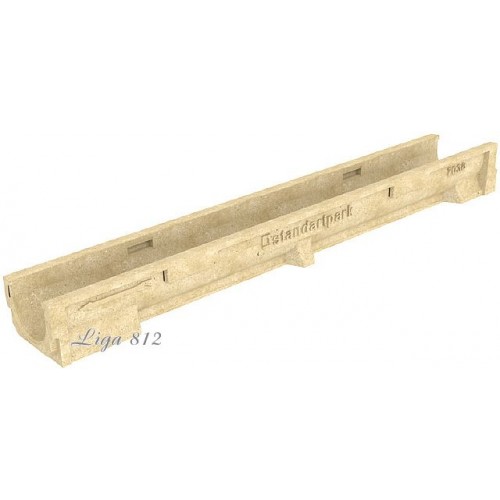

Лоток CompoMax Basic ЛВ-10.14.10-П

Второй дренажный полимербетонный канал CompoMax Basic ЛВ-10.14.06-П в серии водоотводов общего назначения шириной гидравлического сечения DN100 (100мм). Полезная высота лотка 80 мм способствуют хорошим пропускным возможностям ливневки - 3,3 литров в секунду при выверенном уклоне 0,5% или 5 мм на один погонный метр линии желобов. Прочностные характеристики материала, позволяют устанавливать лоток CompoMax Basic DN100 H100 на спортивных площадках или даже паркингах.

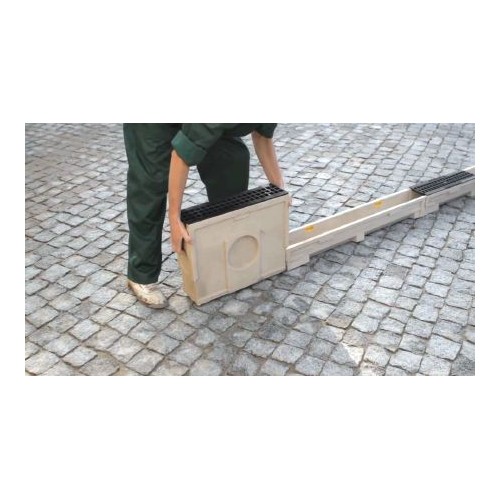

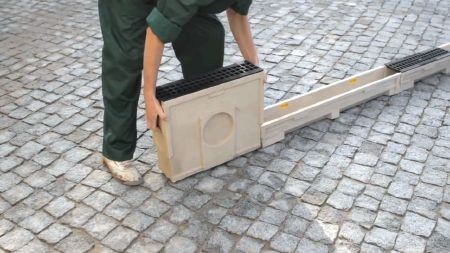

Комплектация к лотку CompoMax Basic ЛВ-10.14.10-П Монтаж CompoMax Basic ЛВ-10.14.10-П

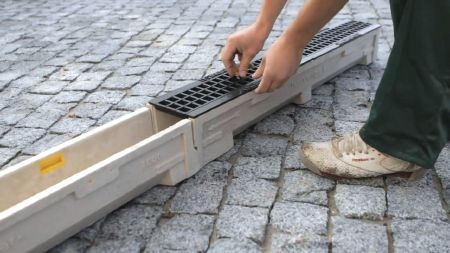

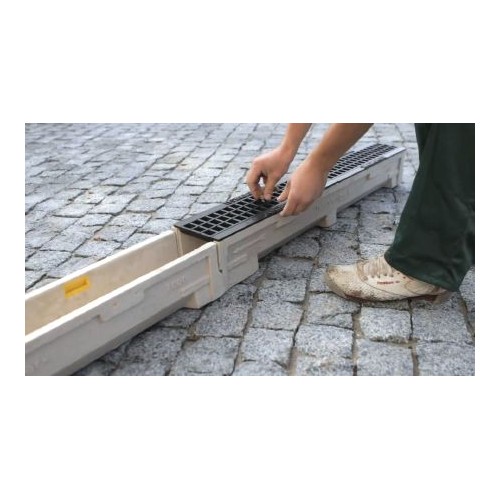

В конструкции лотка предусмотрена возможность фиксировать водоприемные решетки к корпусу с помощью штатных крепежей и специальных трафаретных заглублений в стенках лотка. Такая конструктивная особенность не позволяет решеткам продольно смещаться в посадочном месте канала.

CompoMax Basic DN100 H100 может поставляться с вертикальным водоотводом под стандартную канализационную трубу диаметром 110 мм (арт. 703009). Увеличить срок эксплуатации лотка можно с помощью усиливающей стальной оцинкованной насадки, которая устанавливается в качестве буферной прокладки между решеткой и корпусом, а также защищает стенки лотка на уровне дорожного полотна.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

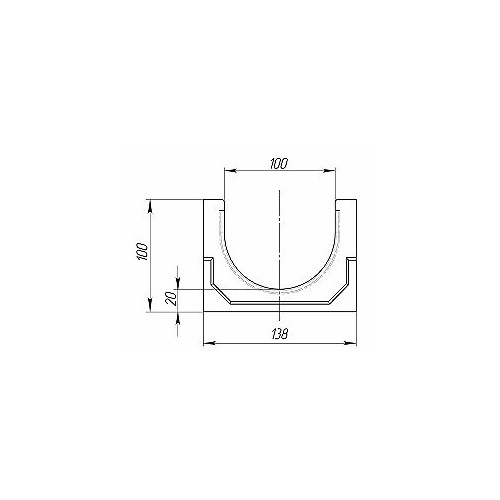

Чертежный вид лотка CompoMax Basic DN100 H100

Чертеж лотка CompoMax Basic ЛВ-10.14.10-ПЧертежный вид сверху

Купить лоток полимербетонный CompoMax Basic ЛВ-10.14.10-П для отвода дождевой и талой воды можно в комплекте с ливневыми (водоприемными) решетками из различных материалов, соответствующих определенным классам нагрузки. Пластиковые, стальные или чугунные решетки представлены в широком ассортименте, поэтому выбрать необходимый элемент можно исходя из личных предпочтений и особенностей оформления.

Цена на лоток водоотводный CompoMax Basic ЛВ-10.14.10-П полимербетонный 7030 указана рекомендованная розничная с учетом НДС и меняется в пользу покупателя на основании общего счета. У нас Вы можете получить техническую информацию о ливневой канализации, купить полимербетонный лоток для отвода воды, а также заказать доставку на строительный объект в любой регион страны!

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива полимербетонного лотка CompoMax Basic ЛВ-10.14.10 и трубы Ø110 мм:

Водослив CompoMax Basic ЛВ-10.14.10

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
