Лоток водоотводный PolyMax ЛВ-20.28.08 пластиковый с решеткой чугунной, кл. Е
> Водоотвод>Пластиковые лотки>PolyMax>Лоток PolyMax DN200 H80 с чугунной решеткой, кл. E

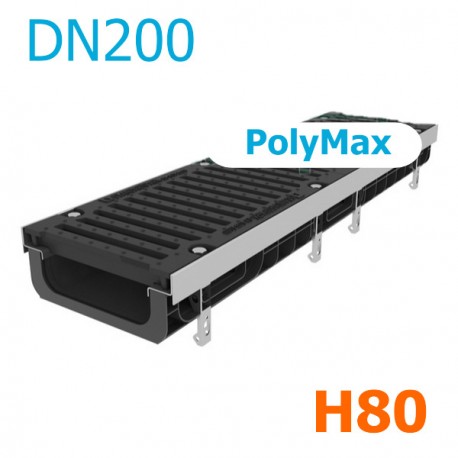

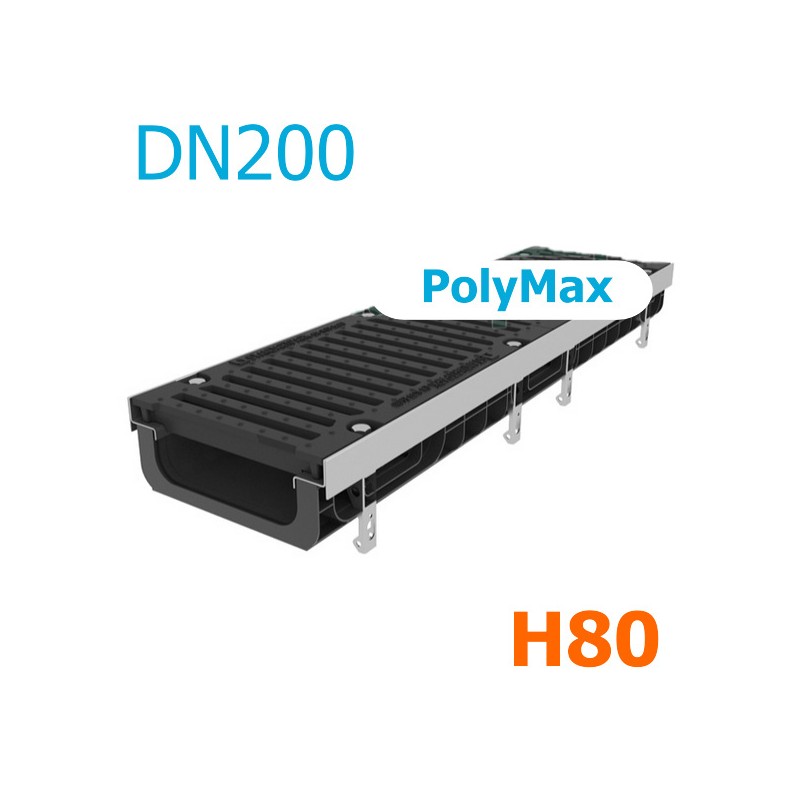

Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. Е (комплект) 085105 Увеличить

Лоток PolyMax DN200 H80 с чугунной решеткой, кл. E

Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. Е (комплект) 0851055

  • Размеры (ДхШхВ), мм: 1000x285x80
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 30,0 кг.
  • Артикул: 085105
  • Поставляется в комплекте с чугунными решетками (ВЧ50)!

Цена указана за комплект.

Подробнее

155 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

12 742,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. Е (комплект) 085105
Материал Высокопрочный пластик
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х285х80
Гидравлическое сечение Ширина DN200 (200 мм), высота 55 мм.
Вес, кг 30,0
Артикул 085105
Проходное сечение 137,2 см²
Пропускная способность 8,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы, магистрали...
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.
Примечание Лотки PolyMax отпускаются только в комплекте с чугунными решетками, классом нагрузки E600!

Подробнее

Лоток PolyMax DN200 H80

Лоток водоотводный пластиковый PolyMax DN200 H80 с чугунной решеткой кл. Е (комплект) - это первый по величине желоб в серии усиленных Полимаксов (Макси). Имеет ширину гидравлического сечения 200 мм (DN200) и высоту 80 мм (H80), применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. Особенностью водоотводного лотка пластикового MAXI ЛВ-20.28.08 является его малая высота - мелкосидящий канал, предназначенный для установки в местах, где высота заложения ограничена по высоте. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Примечание для лотков PolyMaxЛотки PolyMax отпускаются только в комплекте с чугунными решетками, классом нагрузки E600!

Комплектация

Лотки пластиковые водоотводные PolyMax поставляются в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е решетки (щелевые) из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), накладные армирующие анкера (по количеству крепежа), 8 винтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Название в линейке типоразмеров

Название с 2014 года:
Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. Е (комплект) 085105

Название в проектах до 2014 года:
Комплект: лоток водоотводный MAXI ЛВ-20.28.08 пластиковый с решеткой водоприемной ВЧ-50, кл. E (арт. 085105)

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

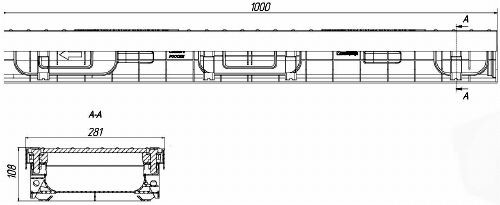

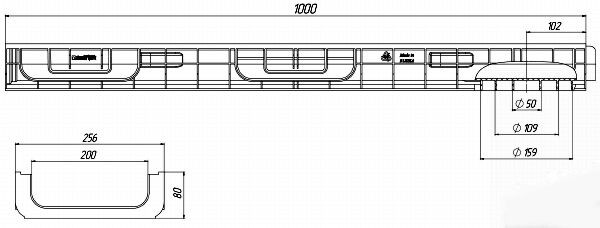

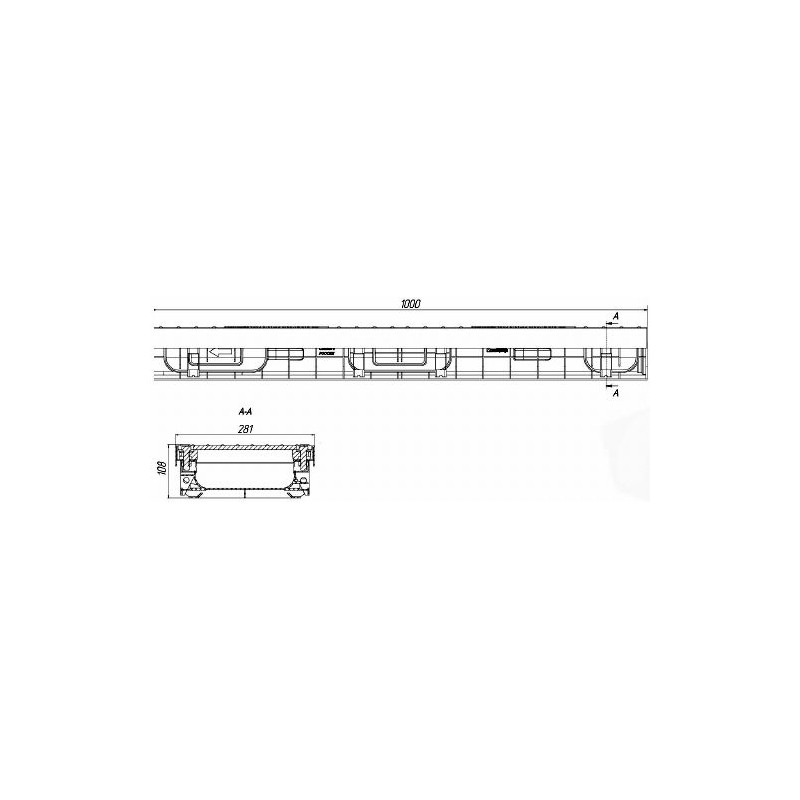

Чертежный вид лотка PolyMax DN200 H80

Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. Е (комплект)

Комплект: лоток водоотводный MAXI ЛВ-20.28.08 пластиковый с решеткой водоприемной ВЧ-50, кл. E

Схемы построения

Точки входа для углового соединения лотков PolyMax DN200 H80 - 4 точи соединения (по 2 специальных паза с каждой стороны):

Точки входа для углового соединения лотков PolyMax Basic DN200 H80

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax ЛВ-20.28.08-ПП и трубы Ø110 или 160 мм:

Схема построения PolyMax DN200 H80

Пескоуловитель для лотков PolyMax DN200В качестве пескоуловителя к лоткам из пластика PolyMax с сечением DN200 может использоваться дождеприемник 400х400 мм (арт. 8472).

2 (два) типоразмера PolyMax DN200

DN200 H80
DN200 H230

Гидравлические характеристики

Лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый Проходное сечение, см² Пропускная способность, л/сек
137,2 8,9

Цена на лоток водоотводный PolyMax ЛВ-20.28.08-ПП пластиковый указана рекомендованная розничная, с учетом НДС.

Купить комплект (лоток водоотводный MAXI ЛВ-20.28.08 пластиковый с решеткой водоприемной ВЧ-50, кл. E) по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем усиленные системы пластиковых дренажных лотков во все регионы нашей страны!
