Gidrolica Pro DN100 H117

Артикул

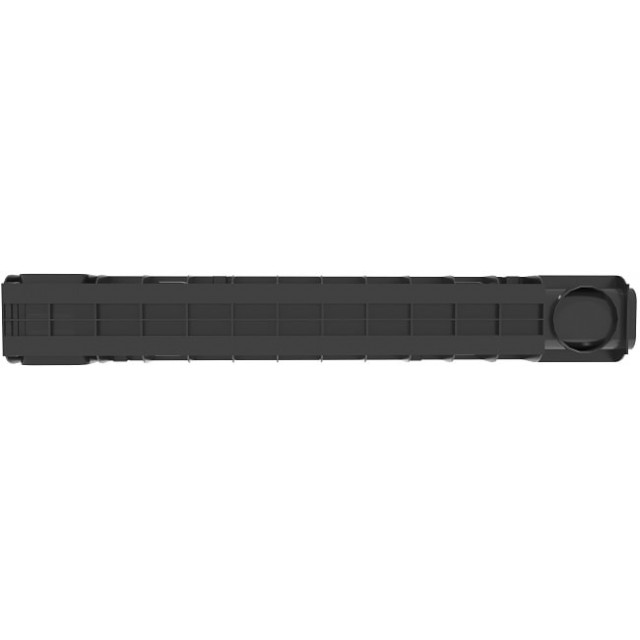

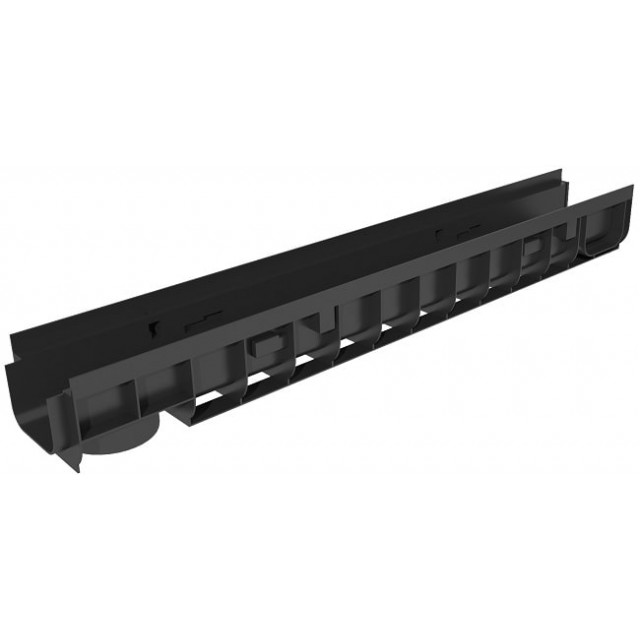

Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.11,7 - пластиковый

Размеры (ДхШхВ), мм: 1000х146х117
Сечение: DN100
Класс нагрузки: А15-C250 (до 25 тонн)
Вес: 1,4 кг.
Артикул: 804pro
Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

Обратный звонок Свяжитесь со мной

Распечатать

577,83 руб

-15%

679,80 руб

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Характеристики

Название в проекты	Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.11,7 - пластиковый
Материал	Высокопрочный, морозостойкий пластик
Класс нагрузки	А-E (до 60 тонн)
Размеры (ДхШхВ), мм	1000х146х117
Гидравлическое сечение	Ширина DN100 (100 мм), высота 94 мм
Вес, кг	1,4
Артикул	804pro
Проходное сечение	72,9 см²
Пропускная способность	3,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Обочины дорог, АЗС, автомойки, гаражи, автопредприятия, транспортные терминалы...
Особенности	Дополнительно комплектуется полиамидными (пластиковыми) решетками класса C250
Примечание	Вертикальный патрубок для соединения с трубой от 110-ого диаметра

Подробнее

Лоток Gidrolica Pro ЛВ-10.14,5.11,7

Водоотводный пластиковый лоток Gidrolica Pro ЛВ-10.14,5.11,7 - это модель 2018 года, расширяющая общую линейку типоразмеров в серии. Функциональный канал, разработанный специально для высоких механических нагрузок в системе поверхностного дренажа. Имеет ширину гидравлического сечения 100 мм (DN100) и габаритную высоту 117 мм (H117).

Особенностью конструкции является увеличенная посадочная кромка, благодаря которой происходит надежная фиксация водоприемной решетки. Решетка крепится двумя болтами, т.е. четыре болта на канал. Полиамидная, высокопрочная и морозостойкая решетка определяет фактическую способность водоотводного лотка выдерживать заявленную нагрузку. В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Дополнительная комплектация

Купить лоток водоотводный Gidrolica Pro DN100 H117 можно в комплекте с водоприемной полиамидной (пластиковой) решеткой!

В комплект входит: 1 водоотводный пластиковый лоток; 2-е пластиковые решетки (Решетка водоприемная Gidrolica Pro РВ-10.13,5.50 - щелевая пластиковая, кл. C250, арт. 509); набор крепежных болтов с ответной частью (4 набора).

Розничная цена комплекта Gidrolica Pro ЛВ-10.14,5.11,7 с такими решетками: 1 760 руб.

Области применения

Класс A15 Класс B125 Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Gidrolica Pro DN100 H117

Чертеж 1 Чертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Pro DN100 H117 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Pro DN100 H117 и трубы Ø100 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Цена на лоток водоотводный Gidrolica Pro ЛВ-10.14,5.11,7 - пластиковый указана рекомендованная розничная с учетом НДС. У нас Вы можете купить водоотводный лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!
