BGZ-S DN300, № -10-0 – бетонный лоток для тяжелых нагрузок, высота 345

Цена снижена! Лоток водоотводный бетонный коробчатый (СО-300мм), с чугунной насадкой  КU 100.39,9 (30).34,5(27,5) - BGZ-S, № -10-0 Увеличить

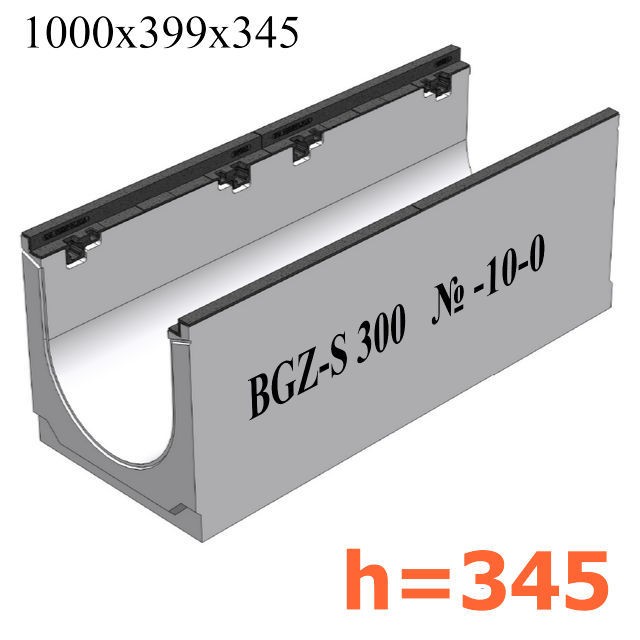

Лоток BGZ-S DN300 H345, № -10-0

BGZ-S лоток для тяжелых нагрузок DN300, № -10-0, с чугунной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х399х345
  • Сечение: DN300
  • Класс нагрузки: E600-F900 (до 90 тонн)
  • Вес лотка: 150 кг.
  • Артикул: 40632162
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. E и F!

Цена указана за штуку.

Подробнее

878 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 590,75 руб

-5%

5 885,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-300мм), с чугунной насадкой КU 100.39,9 (30).34,5(27,5) - BGZ-S, № -10-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий, особопрочный бетон (B40)
Класс нагрузки А-F (до 90 тонн)
Размеры (ДхШхВ), мм 1000х399х345
Гидравлическое сечение Ширина DN300 (300 мм), высота 275 мм.
Вес, кг 150,0
Артикул 40632162
Проходное сечение 760 см²
Пропускная способность 51,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады, экспедиторские площадки, аэропорты, военные базы
Особенности Может участвовать в построении линии с уклоном 0,5%. Устанавливается перед 11-ым номером лотка с уклоном.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса E или F.
Кол-во на паллете 6 шт.

Подробнее

Бетонный лоток BGZ-S DN300, № -10-0

Лоток водоотводный бетонный коробчатый (СО-300мм), с чугунной насадкой КU 100.39,9 (30).34,5(27,5) - BGZ-S, № -10-0 шириной горизонтального гидравлического сечения 300 мм и габаритной высотой 345 мм. Пропускная способность канала составляет - 51,3 литра в секунду при уклоне 0,5% или 5 мм на один метр желоба. Обладая максимально возможными, особопрочными характеристиками согласно европейскому стандарту EN1433, применяется во всех областях, где возможны высокие динамические нагрузки на водоотводной канал.

Бетонный лоток для тяжелых нагрузок BGZ-S DN300, № -10-0 может участвовать в построении поверхностного водоотвода с применением лотков с уклоном (внутренним уклоном), в общей линии устанавливается перед 11-ым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 9 прямых каналов с высотами 295, 320, 345, 370, 395, 420, 445, 470, 495 мм, а также 40 промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGZ-S DN300 с уклоном.

Модель желоба BGZ-S DN300, № -10-0 может быть выполнена с вертикальным выпуском, водосливом для подключения к канализационным трубам Ø200 мм (артикул 40632172).

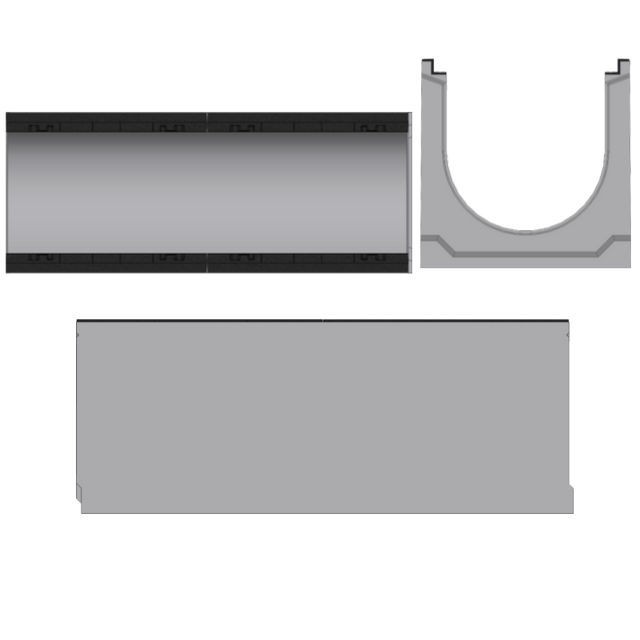

Схема лотка BGZ-S DN300, № -10-0, без уклона

Чертеж 1Чертеж 2

Решетки для лотка BGZ-S DN300 H345

Лоток без уклона BGG-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, на выходе получается комплект: 1 лоток бетонный, 2-е ячеистые или щелевые решетки из чугуна, усиленные чугунные насадки с закладными анкерами (2 шт.*1000 мм), 8 болтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGZ-S DN300 № -10-0, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: RU22732
    Стоимость лотка BGZ-S DN300, № -10-0 в такой комплектации: 15 395 руб.
  • Решетка для лотка BGZ-S DN300 № -10-0, кл. F
    Щелевая
    Класс нагрузки: F900
    Артикул: RU22016
    Цена лотка BGZ-S DN300 № -10-0 укомплектованного такой решеткой: 17 789 руб.

Области применения

Класс E600Класс F900

Класс E600 (600 kN) - F900 (900 kN) до 90 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Экспедиторские площадки, аэропорты, военные базы.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGZ-S DN300 H345 и трубы Ø200 мм:

Схема построения BGZ-S DN300, № -10-0

Сброс воды через пескоуловитель. Подключаются трубы диаметром 160-315 мм:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGZ-S при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 40 лотков)

BGZ-S с уклоном

Цена на лоток водоотводный бетонный коробчатый (СО-300мм), с чугунной насадкой КU 100.39,9 (30).34,5(27,5) - BGZ-S, № -10-0 указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный ливневый лоток в комплекте с водоприемными чугунными решетками, а также заказать доставку этой системы на строительный объект в обозначенные сроки!
