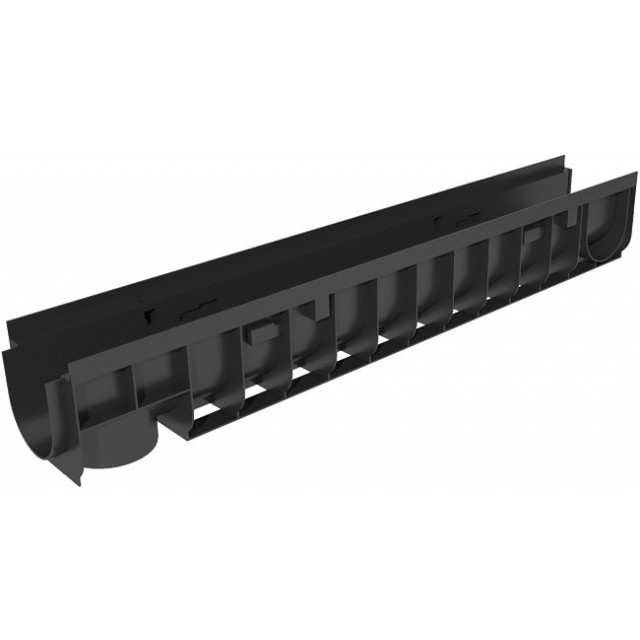

Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 - пластиковый


Gidrolica Pro DN100 H152

Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х146х152
  • Сечение: DN100
  • Класс нагрузки: А15-C250 (до 25 тонн)
  • Вес: 1,56 кг.
  • Артикул: 800pro
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

Обратный звонок Свяжитесь со мной

514,25 руб

-15%

605,00 руб

Характеристики

Название в проектыЛоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 - пластиковый
МатериалВысокопрочный пластик
Класс нагрузкиА-E (до 60 тонн)
Размеры (ДхШхВ), мм1000х146х152
Гидравлическое сечениеШирина DN100 (100 мм), высота 129 мм
Вес, кг1,56
Артикул800pro
Проходное сечение93,3 см²
Пропускная способность5,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияОбочины дорог, АЗС, автомойки, гаражи, автопредприятия, транспортные терминалы...
ОсобенностиВозможность выбора дренажной решетки в соответствии с предполагаемой нагрузкой или личными предпочтениями.
ПримечаниеВертикальный патрубок для соединения с трубой от 110-ого диаметра

Подробнее

Лоток Gidrolica Pro DN100 H152

Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый - это новый, функциональный канал, разработанный специально для высоких динамических нагрузок в системе поверхностного водоотвода. Имеет ширину гидравлического сечения 100 мм (DN100) и габаритную высоту 152 мм (H152).

Особенностью конструкции является увеличенная посадочная кромка, благодаря которой происходит надежная фиксация водоприемной решетки. Решетка крепится двумя болтами, т.е. четыре болта на канал. Полиамидная, высокопрочная и морозостойкая  решетка определяет фактическую способность водоотводного лотка выдерживать заявленную нагрузку. В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Дополнительная комплектация

Купить лоток водоотводный Gidrolica Pro DN100 H152 можно в комплекте с водоприемной полиамидной (пластиковой) решеткой!

В комплект входит: 1 водоотводный пластиковый лоток; 2-е пластиковые решетки (Решетка водоприемная Gidrolica Pro РВ-10.13,5.50 - щелевая пластиковая, кл. C250, арт. 509); набор крепежных болтов с ответной частью (4 набора).

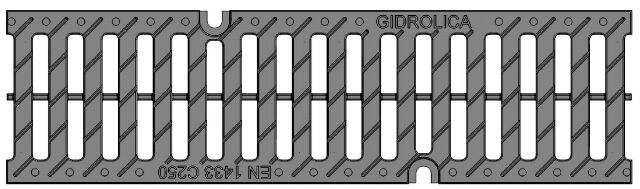

Решетка для лотка Gidrolica Pro ЛВ-10.14,5.15,2

Цена комплекта Gidrolica Pro ЛВ-10.14,5.15,2 с такой решеткой: 1 845 руб.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

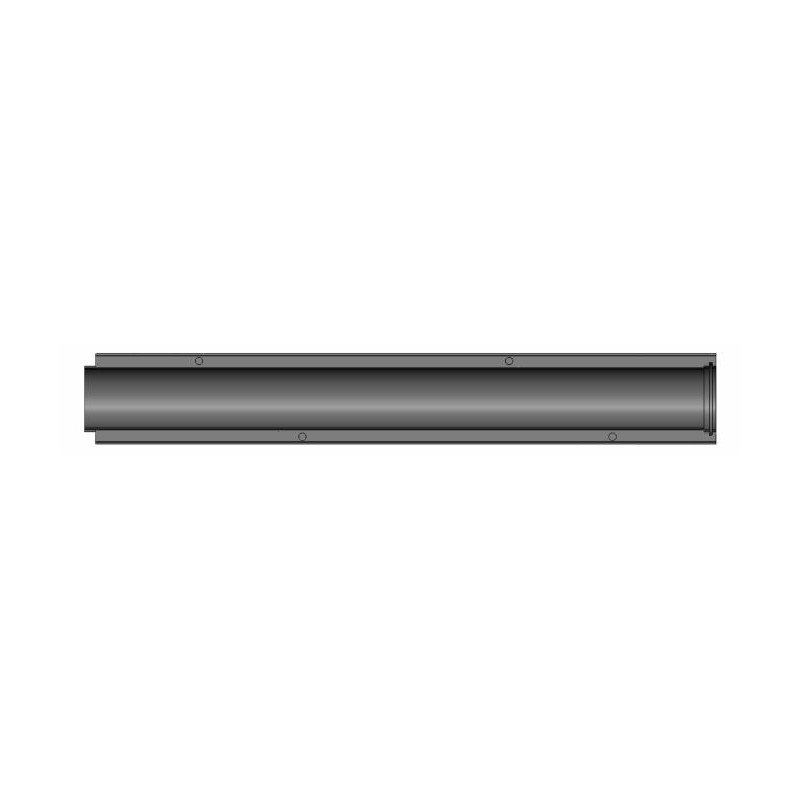

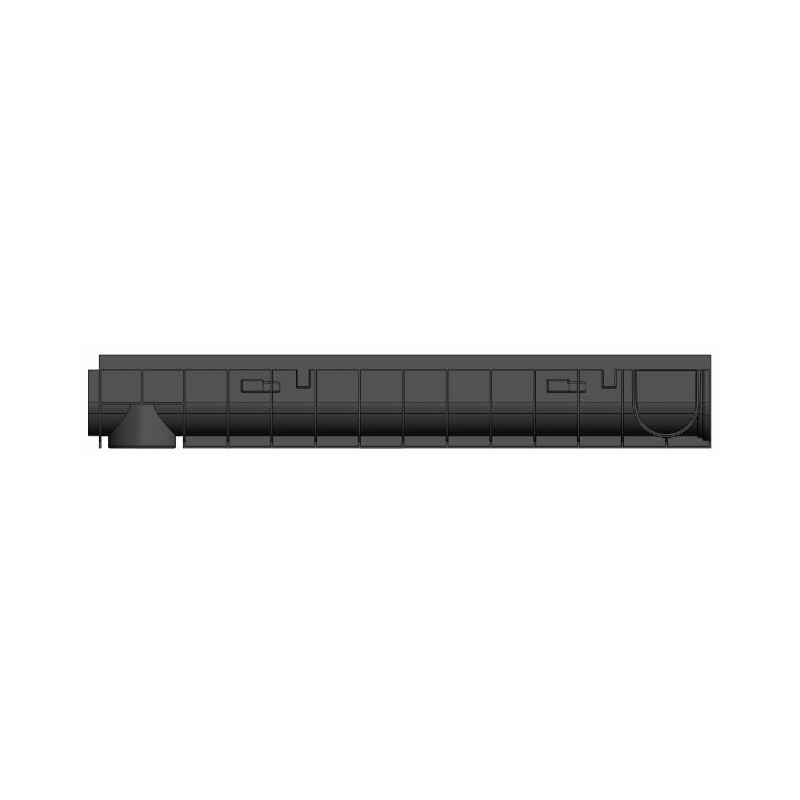

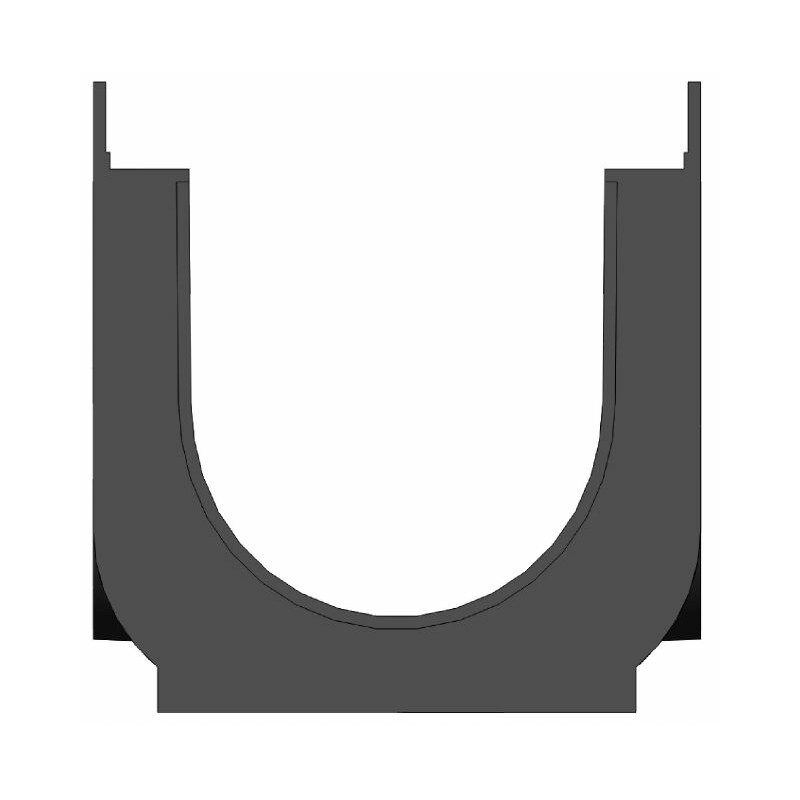

Чертежный вид лотка Gidrolica Pro DN100 H152

Чертеж 1Чертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Pro DN100 H152 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Pro DN100 H152 и трубы Ø100 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 - пластиковыйПроходное сечение, см²Пропускная способность, л/сек
93,35,2
Цена на пластиковый лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить водоотводный лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!
