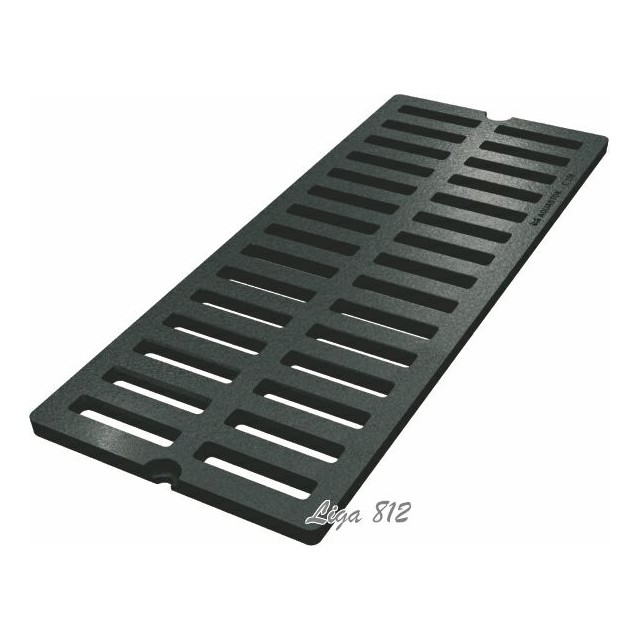

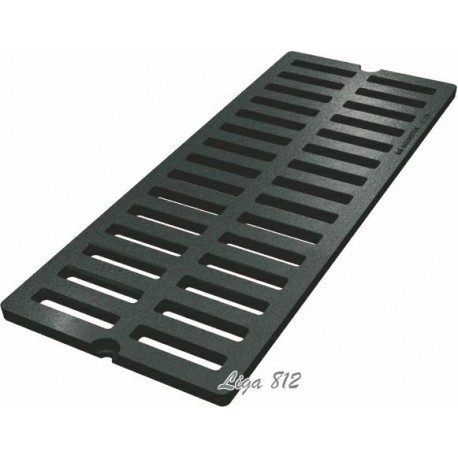

Решетка 750х350 чугунная, кл. D

Чугунная решетка 750х350х27

Чугунная решетка для ливневой канализации, построенной на основе лотков из монолитного бетона нестандартных размеров, имеющих внутреннюю ширину не менее 270 мм. Обратите внимание на то, что решетка 750х350х27 мм имеет трапециевидную форму по ребрам жесткости в основании.

На рисунке схематично показано расположение плоскостей, где полезная часть A = 40мм с каждой стороны, а размеры канала по внутренней ширине от бортика до бортика B ≧ 270 мм. Щелевая структура решетки в два ряда повышает общий уровень водопоглощения и препятствует проникновению крупных частиц мусора внутрь линейного водоотвода. Решетка применяется на территориях с повышенной интенсивностью движения и воздействием механических нагрузок. Такие настилы часто встречаются на пешеходных и проезжих зонах дорог общественного пользования. Решетка имеет декоративное посадочное место под винт для крепления к каналу.

Для производства водоприемной чугунной решетки 750х350 используется высокопрочный чугун марки ВЧ40, но допускается замена материала на ВЧ45 или ВЧ50 ГОСТ 7293-85. Точность отливки 9-9-18-9 СМ1.5 ГОСТ 26645-85. Каждая решетка маркируется с указанием даты изготовления.

Чугунная решетка 750х350х27 данной модификации рассчитана на класс нагрузки D400 (до 40 тонн), что резко сказывается на цене изделия.

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

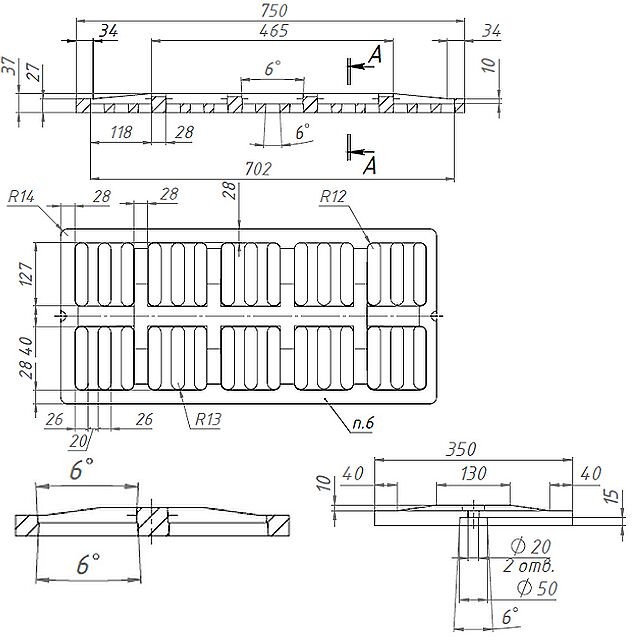

Чертежный вид чугунной решетки 750х350х27
