Цена снижена! ЛВП Profi DN300 H515 C250 комплект лоток с решеткой Увеличить

ЛВП Profi DN300 H515 C250 комплект с решеткой

Пластиковый лоток водоотводный ЛВП Profi DN300 Н515 с решеткой чугунной "косичка", кл. C250

  • Размеры (ДхШхВ), мм: 1000х415х515
  • Сечение: DN300
  • Класс нагрузки: C250 (до 25 тонн)
  • Вес в сборе: 51,2 кг.
  • Артикул: 1306C
  • Поставляется комплектом, в собранном виде!

Цена указана за комплект.

Подробнее

360 товаров

Обратный звонок Свяжитесь со мной

11 755,50 руб

-15%

13 830,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi Plastik DN300 Н515 С250 комплект с решеткой
МатериалВысокопрочный и морозостойкий пластик
Класс нагрузкиC250 (до 25 т/м. кв.)
Размеры (ДхШхВ), мм1000х415х515
Гидравлическое сечениеШирина DN300 (300 мм), высота 440 мм.
Вес, кг51,2
Артикул1306C
Пропускная способность126,11 л/сек (при уклоне 0,5% или 5 мм на 1 метр длины канала)
Области примененияПешеходные зоны, индивидуальная застройка, АЗС, стоянки автомобилей
ОсобенностиПоставляется в сборе с решеткой чугунной, тип "косичка". В комплекте: 1 пластиковый лоток, 2 оцинкованные насадки, 2-е чугунные решетки, 8 фиксаторов решетки (болтовой крепеж).
ПримечаниеНаличие вертикального слива (вертикальный патрубок для возможности соединения с трубкой диаметром 160, 200, 260 мм).
Кол-во на паллете9 шт.

Подробнее

Оцинкованные винты, расположенные по периметру лотка в сечении 300 мм, отличают систему Profi по надежности крепежных принципов и механизмов. Ливневые решетки фиксируются в корпусе дренажного водоотвода болтовыми креплениями, что предотвращает неосторожные смещения настила относительно желоба в момент наезда автомобильными колесами на линейный водоотвод. Простое решение, а как меняет дело…

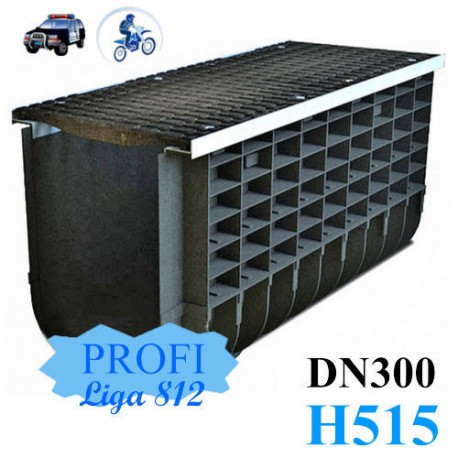

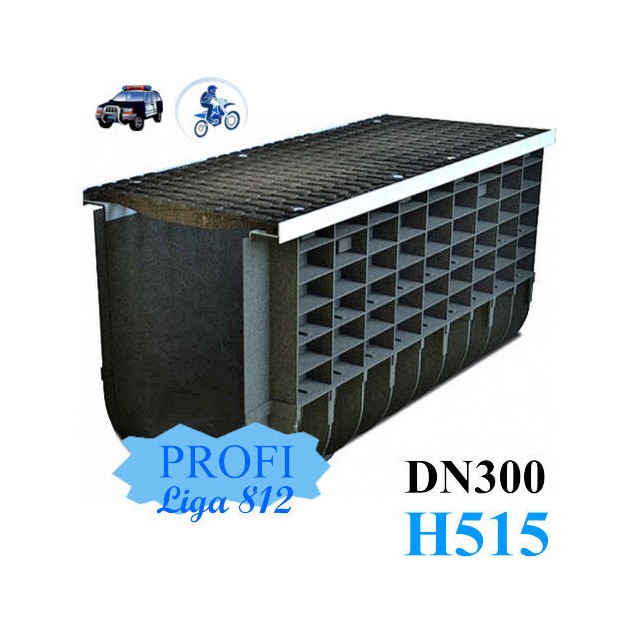

Лоток ЛВП Profi Plastik DN300 H515 C250 с решеткой

Пластиковый дренажный лоток марки ЛВП Profi Plastik DN300 H515 C250 поставляется в комплекте с усиленной чугунной щелевой решеткой, структурно напоминающей кокетливую "косичку", что радует глаз и внушает оптимизм со стороны качественных характеристик. Выполненная из высокопрочного чугуна решетка способна выдерживать серьезные механические нагрузки, соответствующие классу C250, щелевая структура способствует стабильному водопоглощению, а косы, сгруппированные по парам, кроме эстетических изысков, решают вопрос противоскольжения, как хороший протектор.

В сборочную единицу входят две усиливающие стальные оцинкованные насадки длиной 1 метр каждая, расположенные в верхней части бортов желоба. Эти элементы работают в качестве буферной прокладки между лотком и решеткой, а также защищают от механических повреждений и истирания стенки канала на уровне дорожного полотна. В комплекте поставки прилагаются специальные фиксаторы для надежного, болтового крепления решетки к корпусу лотка по периметру (8 шт).

Нижняя часть лотка ЛВП Profi DN300 H515 С250 с решеткой

Функционально интересна нижняя часть лотка ЛВП Profi Plastik DN300 H515 С250, где мы видим штатные трафаретные фланцы для подключения ветки дренажа к трубам канализации, диаметром 160, 200, 260 мм. Таким образом, осуществляется вертикальный водослив в точке сброса, например, в канаву или коллектор. Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком вход-выход, на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

Каскад для лотка ЛВП Profi DN300 H515 С250 с решеткой

В случае каскадной компоновки водоотвода, когда необходим условный уклон, лоток может быть задействован шестым в линии построения. Всего в серии Profi C250 шириной гидравлического сечения 300 мм насчитывается 6-ть типоразмеров с высотами: 265, 315, 365, 415, 465, 515 мм. Сглаженное U-образное сечение и идеально ровные поверхности лотка не позволяют скопиться застоявшейся грязи и мусору в период простоя каналов без воды. Пропускная способность канала отмечена показателем 162,11 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии каналов.

Цена на пластиковый лоток водоотводный ЛВП Profi DN300 H515 С250 указана рекомендованная розничная за единицу комплекта, с учетом НДС. У нас Вы можете купить большие ливневые лотки в комплекте с решетками для поверхностного дренажа дороги, на участках с наездом автотранспорта. Мы доставим систему на строительный объект в любую точку страны!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

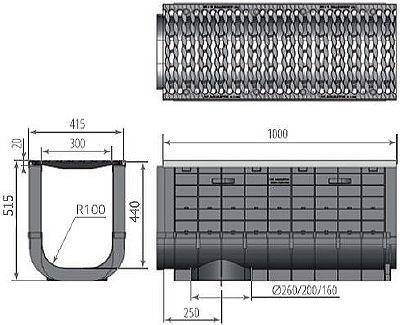

Чертежный вид

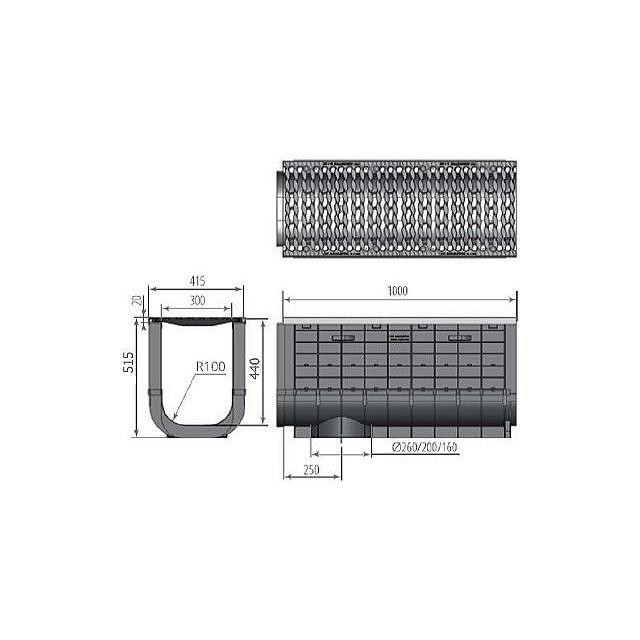

Чертеж: ЛВП Profi Plastik DN300 H515 С250 с решеткой
