Лоток ЛВП Profi Plastik DN300 H375 A15 - комплект с решеткой

Цена снижена! Лоток ЛВП Profi Plastik DN300 H375 A15 комплект с решеткой Увеличить

ЛВП Profi DN300 H375 A15 комплект с решеткой

Водоотводный лоток ЛВП Profi DN300 Н375 пластиковый с решеткой ячеистой стальной оцинкованной, кл. А15

  • Размеры (ДхШхВ), мм: 1000х415х375
  • Сечение: DN300
  • Класс нагрузки: А15 (до 1,5 тонн)
  • Вес в сборе: 31,0 кг.
  • Артикул: 1323A
  • Поставляется комплектом, в собранном виде!

Цена указана за комплект.

Подробнее

140 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 372,50 руб

-15%

9 850,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi Plastik DN300 Н375 A15 комплект с решеткой
МатериалВысокопрочный и морозостойкий пластик
Класс нагрузкиА15 (до 1,5 т/м. кв.)
Размеры (ДхШхВ), мм1000х415х375
Гидравлическое сечениеШирина DN300 (300 мм), высота 290 мм.
Вес, кг31,0
Артикул1323A
Пропускная способность99,6 л/сек (при уклоне 0,5% или 5 мм на 1 метр длины канала)
Области примененияПешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка.
ОсобенностиПоставляется в сборе с решеткой стальной оцинкованной, ячеистой структуры. В комплекте: 1 пластиковый лоток, 2 оцинкованные насадки, 1 стальная решетка, 4 фиксатора решетки (крепеж).
ПримечаниеНаличие вертикального слива (вертикальный патрубок для возможности соединения с трубкой диаметром 160, 200, 260 мм).
Кол-во на паллете9 шт.

Подробнее

Совершая перепад по дну лотка в 200 мм при каскадном построении линии поверхностного водоотвода, Вы можете организовать цепочку ливневых лотков на сотни метров без применения направленной разуклонки к точке сброса дождевой и талой воды. Для таких решений была разработана система пластиковых лотков Profi Plastik в сечении DN300. И следующим в серии, по ходу дренажной ветки, идет второй полиамидный и морозостойкий канал с габаритной высотой 375 мм. Обратите внимание, что мощная конструкция с решеткой данной модификации может применяться в местах соответствующих только классу A15, не выше.

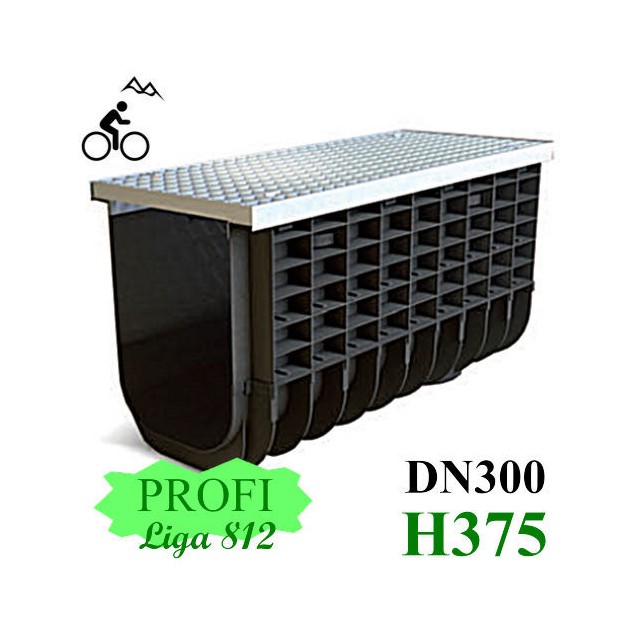

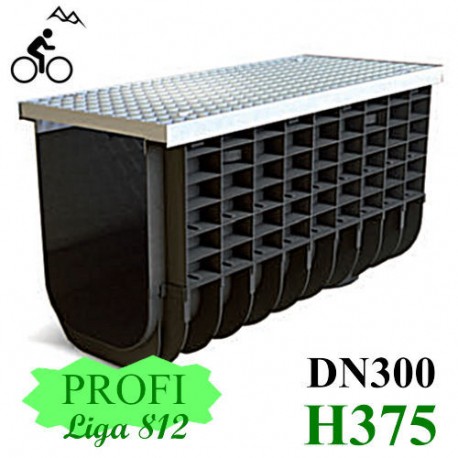

Лоток ЛВП Profi Plastik DN300 H375 A15 с решеткой

Пластиковый дренажный лоток ЛВП Profi Plastik DN300 H375 A15 поставляется в комплекте со стальной оцинкованной решеткой ячеистой структуры, которая является частным случаем прессованного настила. Выполненная из низкоуглеродистой стали и покрытая горячим цинком решетка способна сохранять первоначальный вид более продолжительное время, а ячеистая структура способствует увеличению коэффициента водопоглощения такого покрытия. Размер ячейки 33х33 мм.

В сборочную единицу входят две усиливающие стальные оцинкованные насадки длиной 1 метр каждая, расположенные в верхней части бортов желоба. Эти элементы работают в качестве буферной прокладки между лотком и решеткой, а также защищают от механических повреждений и истирания стенки канала на уровне дорожного полотна. В комплекте поставки прилагаются специальные фиксаторы для надежного крепления решетки к корпусу лотка по периметру (4 шт).

Нижняя часть лотка ЛВП Profi DN300 H375 A15 с решеткой

Переходя к нижней части лотка ЛВП Profi Plastik DN300 H375 A15, мы увидим штатные трафаретные фланцы для подключения желоба к трубам канализации диаметром 160, 200, 260 мм. Таким образом, осуществляется вертикальный водослив в точке сброса. Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком вход-выход, на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

Каскад для лотка ЛВП Profi DN300 H375 A15 с решеткой

При каскадной компоновке водоотвода, когда необходим условный уклон, лоток может быть задействован вторым в линии построения. Всего в серии Profi А15 шириной гидравлического сечения 300 мм насчитывается 5-ть типоразмеров с высотами: 325, 375, 425, 475, 525 мм.

Сглаженное U-образное сечение и идеально ровные поверхности лотка не позволяют скопиться застоявшейся грязи и мусору в период простоя каналов без воды. Пропускная способность канала отмечена показателем 99,66 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Цена на водоотводный пластиковый лоток ЛВП Profi Plastik DN300 H375 A15 указана рекомендованная розничная за единицу комплекта, с учетом НДС. У нас Вы можете купить крупные дренажные лотки в комплекте с решетками для ливневой канализации. Мы доставим систему на строительный объект в любую точку страны!

Область применения

Класс A15

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, благоустройство дворов.
    Приусадебные участки, индивидуальная застройка.

Чертежный вид

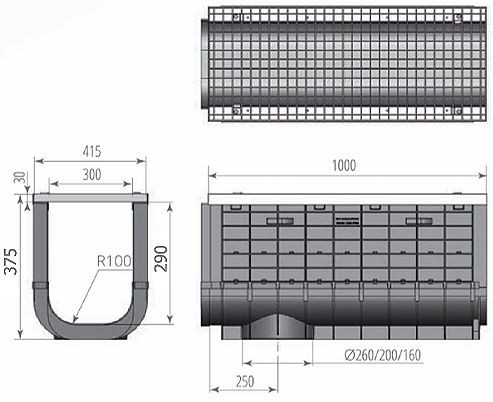

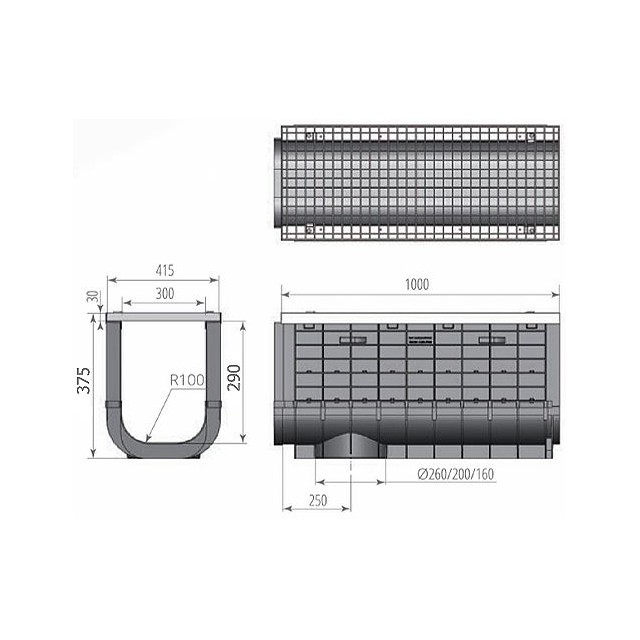

Чертежный вид: ЛВП Profi Plastik DN300 H375 A15 с решеткой
