Лоток ЛВП Profi DN300 H325 A15 - комплект с решеткой стальной

Цена снижена! Лоток ЛВП Profi DN300 H325 A15 комплект с решеткой Увеличить

ЛВП Profi DN300 H325 A15 комплект с решеткой

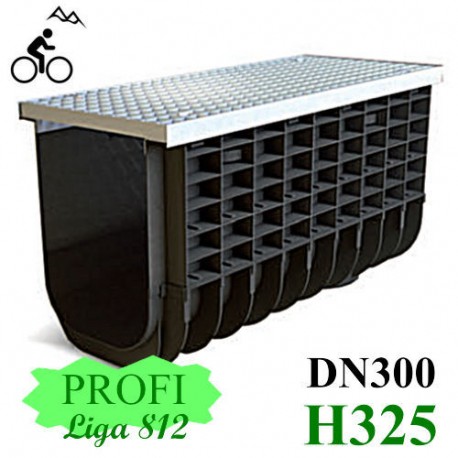

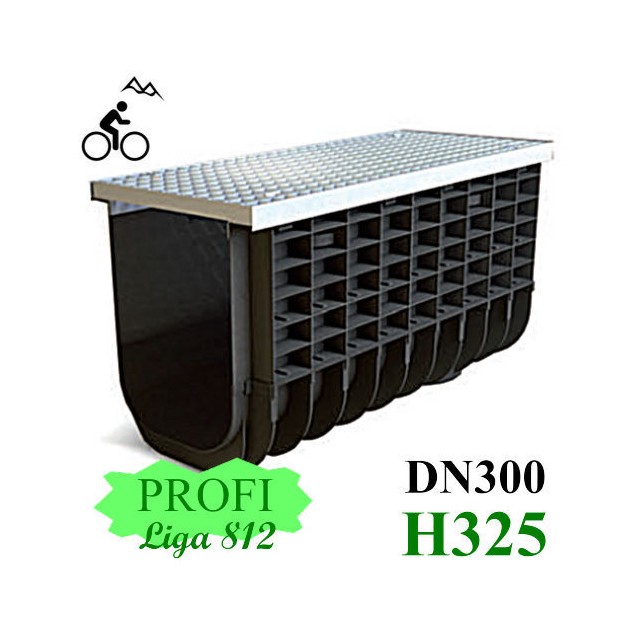

Лоток водоотводный ЛВП Profi DN300 Н325 пластиковый с решеткой ячеистой стальной оцинкованной, кл. А15

  • Размеры (ДхШхВ), мм: 1000х415х325
  • Сечение: DN300
  • Класс нагрузки: А15 (до 1,5 тонн)
  • Вес в сборе: 30,4 кг.
  • Артикул: 1322A
  • Поставляется комплектом, в собранном виде!

Цена указана за комплект.

Подробнее

130 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 372,50 руб

-15%

9 850,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi Plastik DN300 Н325 A15 комплект с решеткой
МатериалВысокопрочный и морозостойкий пластик
Класс нагрузкиА15 (до 1,5 т/м. кв.)
Размеры (ДхШхВ), мм1000х415х325
Гидравлическое сечениеШирина DN300 (300 мм), высота 240 мм.
Вес, кг30.4
Артикул1322A
Пропускная способность79,32 л/сек (при уклоне 0,5% или 5 мм на 1 метр длины канала)
Области примененияПешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка.
ОсобенностиПоставляется в сборе с решеткой стальной оцинкованной, ячеистой структуры. В комплекте: 1 пластиковый лоток, 2 оцинкованные насадки, 1 стальная решетка, 4 фиксатора решетки (крепеж).
ПримечаниеНаличие вертикального слива (вертикальный патрубок для возможности соединения с трубкой диаметром 160, 200, 260 мм).
Кол-во на паллете9 шт.

Подробнее

Пластиковый лоток для канавы и организации ливневой канализации на территориях с большой площадью водосбора. Чаще всего такой крупноформатный канал можно встретить на строительстве пешеходных зон в садах и парках городских хозяйств. Производителем указывается возможность использования системы в местах с неинтенсивным проездом автотранспорта, но понятие «неинтенсивный» лучше воспринимать как крайне редкий, единичный и случайный наезд легкового автомобиля на линию дренажа. Из практики выявлено, что при большом сечении, стальные решетки не способны выдерживать нагрузки выше, чем класс A15.

Лоток ЛВП Profi DN300 H325 A15 с решеткой

Водоотводный пластиковый лоток ЛВП Profi DN300 H325 A15 поставляется в комплекте со стальной оцинкованной решеткой ячеистой структуры, которая является частным случаем прессованного настила. Выполненная из низкоуглеродистой стали и покрытая горячим цинком решетка способна сохранять первоначальный вид более продолжительное время, а ячеистая структура способствует увеличению коэффициента водопоглощения такого покрытия. Размер ячейки 33х33 мм.

В сборочную единицу входят две усиливающие стальные оцинкованные насадки длиной 1 метр каждая, расположенные в верхней части бортов желоба. Эти элементы работают в качестве буферной прокладки между лотком и решеткой, а также защищают от механических повреждений и истирания стенки канала на уровне дорожного полотна. В комплекте поставки прилагаются специальные фиксаторы для надежного крепления решетки к корпусу лотка по периметру (4 шт).

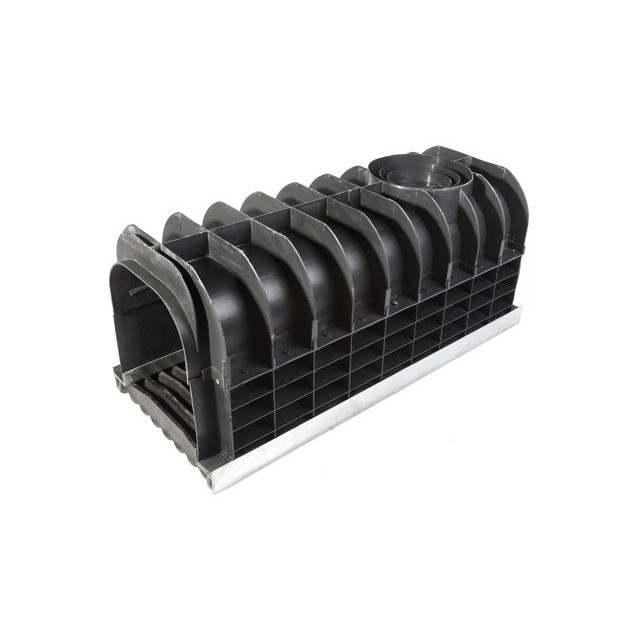

Переходя к нижней части лотка ЛВП Profi DN300 H325 A15, мы увидим штатные трафаретные фланцы для подключения желоба к трубам канализации диаметром 160, 200, 260 мм. Таким образом, осуществляется вертикальный водослив в точке сброса. Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком вход-выход, на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

Каскад для лотка ЛВП Profi DN300 H325 A15 с решеткой

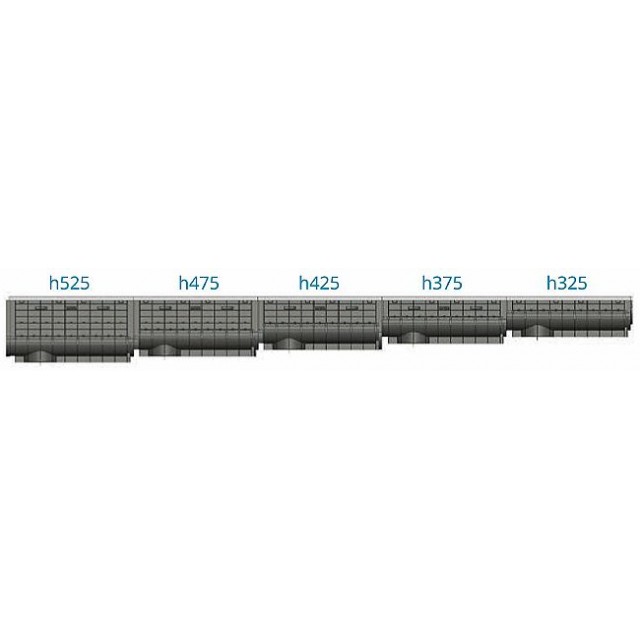

При каскадной компоновке водоотвода, когда необходим условный уклон, лоток может быть задействован первым в линии построения. Всего в серии Profi А15 шириной гидравлического сечения 300 мм насчитывается 5-ть типоразмеров с высотами: 325, 375, 425, 475, 525 мм.

Сглаженное U-образное сечение и идеально ровные поверхности лотка не позволяют скопиться застоявшейся грязи и мусору в период простоя каналов без воды. Пропускная способность канала отмечена показателем 79,32 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Цена на водоотводный пластиковый лоток ЛВП Profi DN300 Н325 A15 указана рекомендованная розничная за единицу комплекта, с учетом НДС. У нас Вы можете купить крупные дренажные лотки в комплекте с решетками для ливневой канализации. Мы доставим систему на строительный объект в любую точку страны!

Область применения

Класс A15

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, благоустройство дворов.
    Приусадебные участки, индивидуальная застройка.

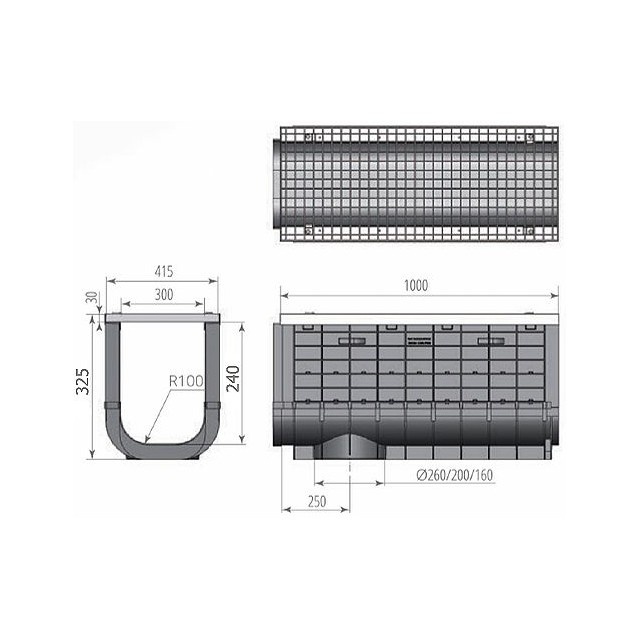

Чертежный вид

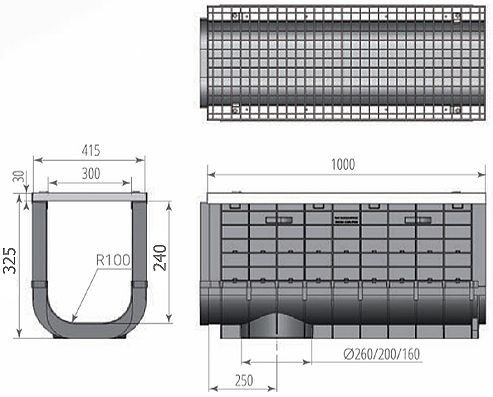

Чертежный вид: Лоток ЛВП Profi DN300 Н325 A15 с решеткой
