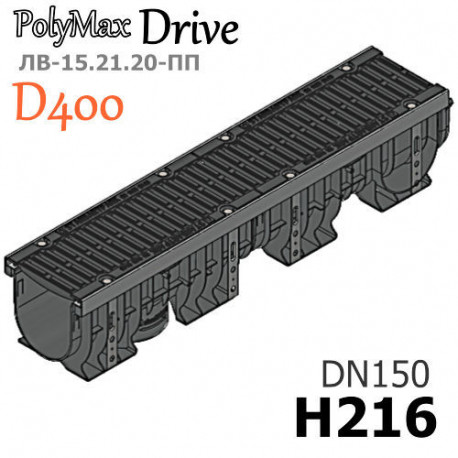

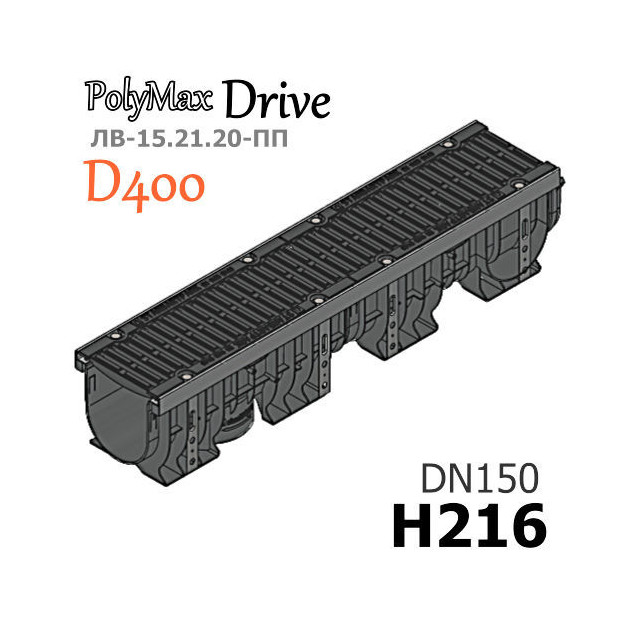

PolyMax Drive ЛВ-15.21.20-ПП, кл. D - лоток с чугунной решеткой


Лоток PolyMax Drive DN150 H216, кл. D с чугунной решеткой

Лоток водоотводный PolyMax Drive ЛВ-15.21.20-ПП пластиковый с решеткой щелевой чугунной ВЧ, кл. D (комплект)

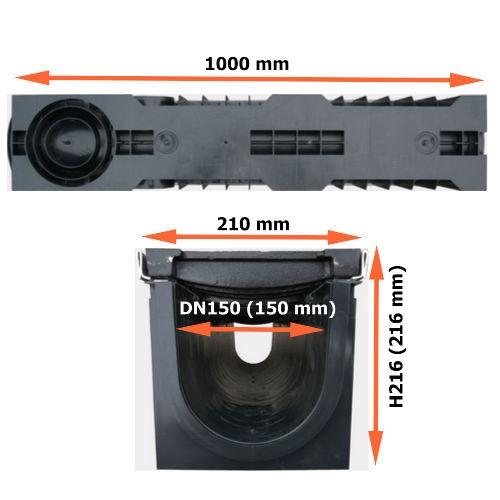

  • Размеры (ДхШхВ), мм: 1000х210х216
  • Сечение: DN150
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 18,1 кг.
  • Артикул: 0824004
  • В комплекте: 1 лоток пластиковый, 2 чугунные решетки, усиленные планки, крепеж.

Цена указана за комплект поставки.

Подробнее

640 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

9 077,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ щель ВЧ кл.D (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х216
Гидравлическое сечение Ширина DN150 (150 мм), высота 162 мм.
Вес, кг 18,1
Артикул 0824004
Проходное сечение 232,0 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов.
Примечание Штатный выпуск Ø110 и 160 мм для вертикального водослива
Кол-во на паллете 35 шт.

Подробнее

Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ щель. ВЧ кл.D (к-т)

Единственный представитель в серии пластиковых лотков PolyMax Drive шириной гидравлического сечения 150 мм, который производится с достаточно крупными размерами - 1000х210х216 мм. Появление канала обусловлено идеей предложить альтернативу более дорогой версии рассчитанной на максимальные нагрузки в зонах интенсивного применения. Таки образом, мы получили лоток, укомплектованный чугунными решетками класса D400 против стандартного E600.

Желоб из морозостойкого и ударопрочного пластика способен свободно принимать и отводить 16,6 литра воды в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. В конструкции предусмотрен изначально заглушенный вертикальный патрубок для соединения с канализационными трубами диаметром 110 и 160 мм. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в сечении D200 с высотой 616 мм. Подключение к песколовкам осуществляется так же через штатные трафареты.

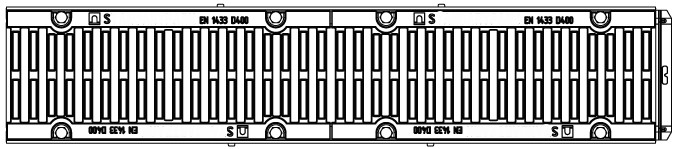

Вид чугунной решетки класса D400 для пластиковых лотков PolyMax Drive DN150:
Чугунная решетка к лоткам PolyMax Drive DN150

Лоток PolyMax Drive ЛВ-15.21.20-ПП с РВ щель ВЧ кл.D чаще всего применяется для организации линейного стока воды в паркингах и АЗС, в основном на проезжей части , так как класс нагрузки системы позволяет выдерживать интенсивные механические и динамические воздействия на линию водоотвода.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-15.21.20-ПП-РВ-ВЧ-ЩПВ4

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-15.21.20-ПП с чугунной щелевой решеткой класса D400 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей (паркинг), АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

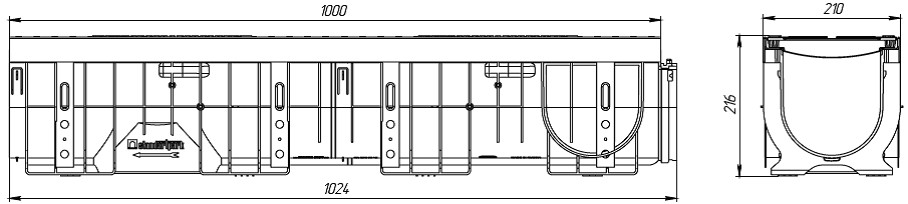

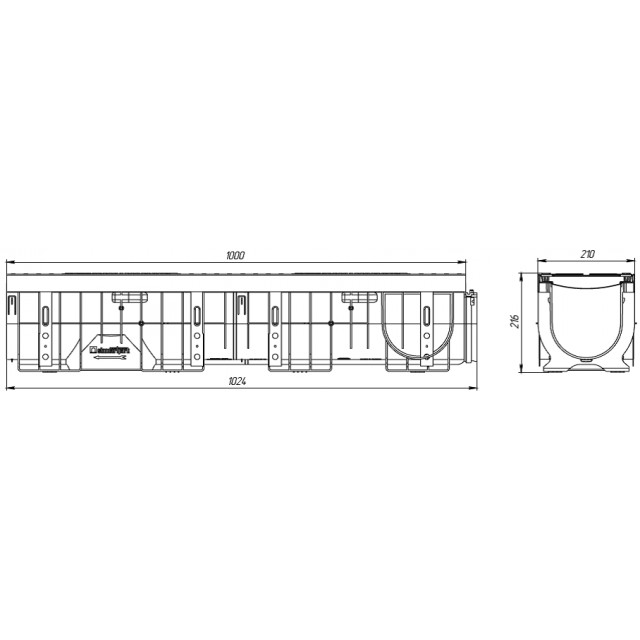

Чертеж лотка PolyMax Drive DN150 H216, кл. D

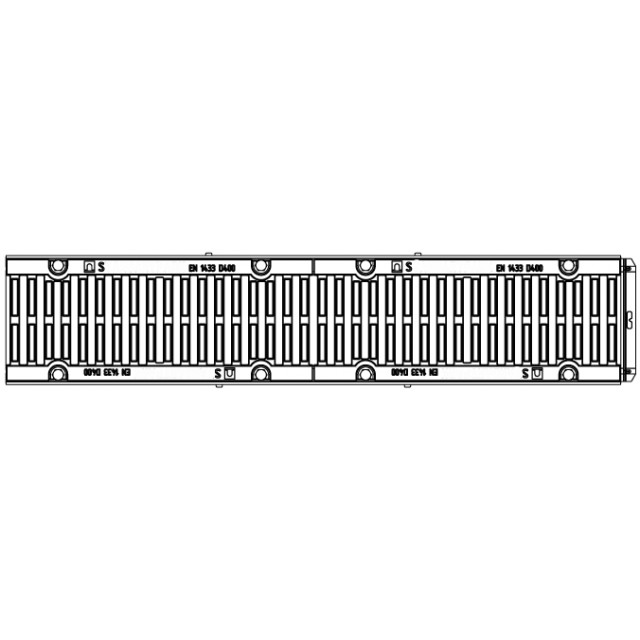

Лоток PolyMax Drive DN150, кл. D, вид сверхуЧертеж лотка PolyMax Drive ЛВ-15.21.20-ПП с чугунной решеткой, кл. D

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN150 H216 и трубы Ø110 или 160 мм:

Схема построения PolyMax Drive DN150 H216

Сброс воды через пескоуловитель. Подключается 110-ая, 160-ая труба или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
