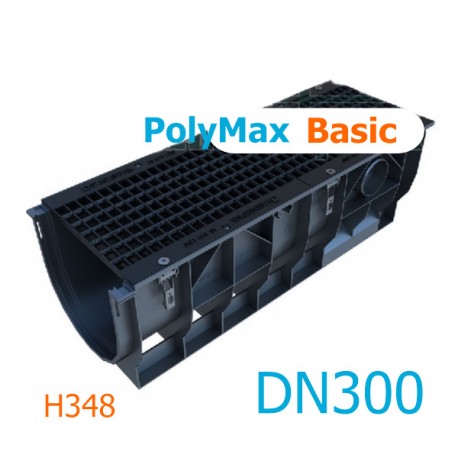

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С

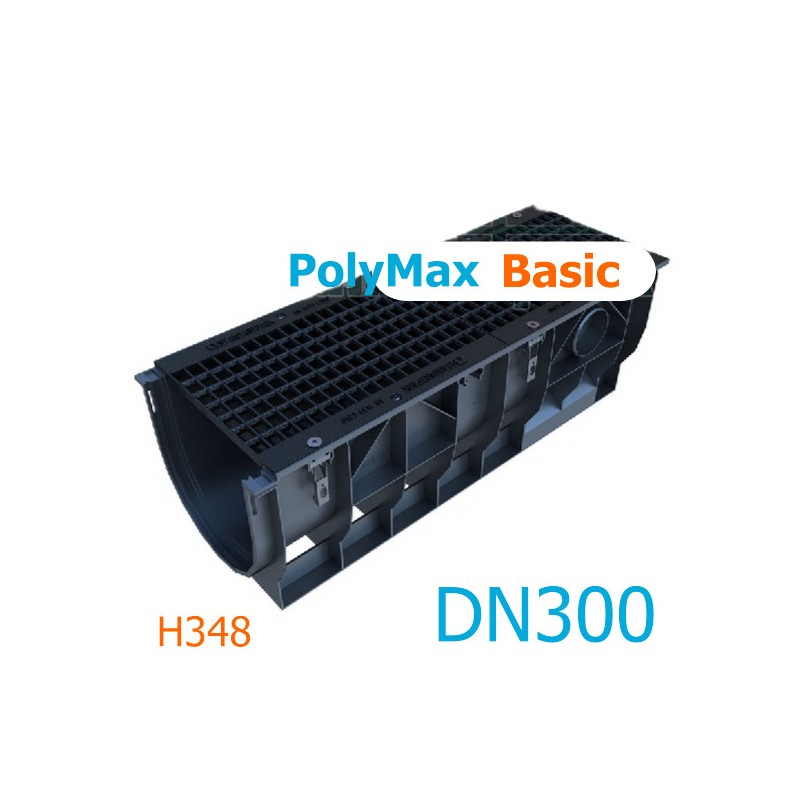

Лоток водоотводный ЛВ-30.39.38-ПП пластиковый с чугунной решеткой Увеличить

Лоток водоотводный ЛВ-30.39.38-ПП пластиковый с чугунной решеткой

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С (комплект) 087003

  • Размеры (ДхШхВ), мм: 1000x385x348
  • Сечение: DN300
  • Артикул: 087003
  • Поставляется в комплекте со стальной ячеистой решеткой!
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Вес в сборе: 38,0 кг.

Цена указана за комплект.

Подробнее

125 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

13 470,00 руб

Характеристики

Название в проектыЛоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С (комплект) 087003
МатериалВысокопрочный пластик
Класс нагрузкиA15-C250 (до 25 тонн/м2)
Размеры (ДхШхВ), мм1000x385x348
Гидравлическое сечениеШирина DN300 (300 мм), высота 303 мм.
Вес, кг15,4
Артикул087003
Проходное сечение675,9 см²
Пропускная способность73,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПешеходные зоны, тротуары, скверы, парки, обочины автодорог, стоянки автомобилей, гаражи.
ОсобенностиВ комплекте: 1 лоток пластиковый, 2-е чугунные ячеистые решетки, 4-е анкерных соединителя (крепежа).
ПримечаниеЛотки PolyMax Basic ЛВ-30.39.38-ПП отпускаются только в комплекте со стальными или чугунными решетками!

Подробнее

Лоток PolyMax Basic DN300 H348 с решеткой чугунной

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С – это сборная конструкция, спроектированная специально для мест, где необходим сбор и отвод большого количества поверхностной воды при условии быстрого обустройства водоотвода с повышенными нагрузками на канал. Желоб имеет ширину гидравлического сечения DN300 (300 мм) и габаритную высоту H348 (348 мм), способен пропускать до 74 литров воды в секунду. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубами диаметром Ø110,160 и 200 мм), а также горизонтальный отвод под 110-ую трубу.

Примечание для лотков DN300 H348Лотки PolyMax Basic DN300 H348 могут быть собраны с оцинкованными ячеистыми стальными решетками (арт. 087001)!

Отметим некоторые конструктивные особенности лотка:

  • Чугунная ячеистая решетка крепится к водоотводному лотку с помощью специального стального анкерного крепления, металлическая юбка, которого, закрывает посадочное место под гайку, тем самым предотвращая от попадания на крепеж монтажного бетона.
  • Для того, чтобы во время эксплуатации или при установки не происходило поперечного или продольного смещения решетки, на лотке предусмотрены установочные пальцы.

Комплектация

Дренажный лоток PolyMax Basic DN300 H348 поставляется в сборе с чугунной ячеистой (ВЧ) решеткой. В комплекте: 1 лоток пластиковый, 2-е чугунные ячеистые решетки, 4-е анкерных соединителя (крепежа).

Цена на пластиковый лоток PolyMax ЛВ-30.39.38-ПП указана розничная за комплект кл. C250 с учетом НДС!

Выгодно-низкая цена, по которой можно купить водоотводные лотки PolyMax Basic DN300 H348 с решетками, формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет пластиковые системы водоотвода (водоотводные лотки) PolyMax Basic оптом и в розницу во все регионы нашей страны.

Название в линейке типоразмеров

Проектное название с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С (комплект) 087003

Название встречающееся в торговых сетях:
Комплект: лоток водоотводный пластиковый PolyMax Basic DN300 H348 с решеткой чугунной, кл. C

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

Чертежный вид лотка PolyMax Basic DN300 H348

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной ВЧ кл. С (комплект) 087003

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-30.39.38-ПП и труб Ø110, 160 и 200 мм:

Схема построения: Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый

Пескоуловитель для лотков PolyMax Basic DN300В качестве пескоуловителя к лоткам из пластика PolyMax Basic с сечением DN300 может использоваться дождеприемник 400х400 мм (арт. 8472).

Гидравлические характеристики

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый с решеткой ячеистой чугунной кл. CПроходное сечение, см²Пропускная способность, л/сек
675,973,6
