Norma Plastik DN150 H230 – лоток ливневый пластиковый

Цена снижена! Norma Plastik DN150 H230 Увеличить

Norma Plastik DN150 H230

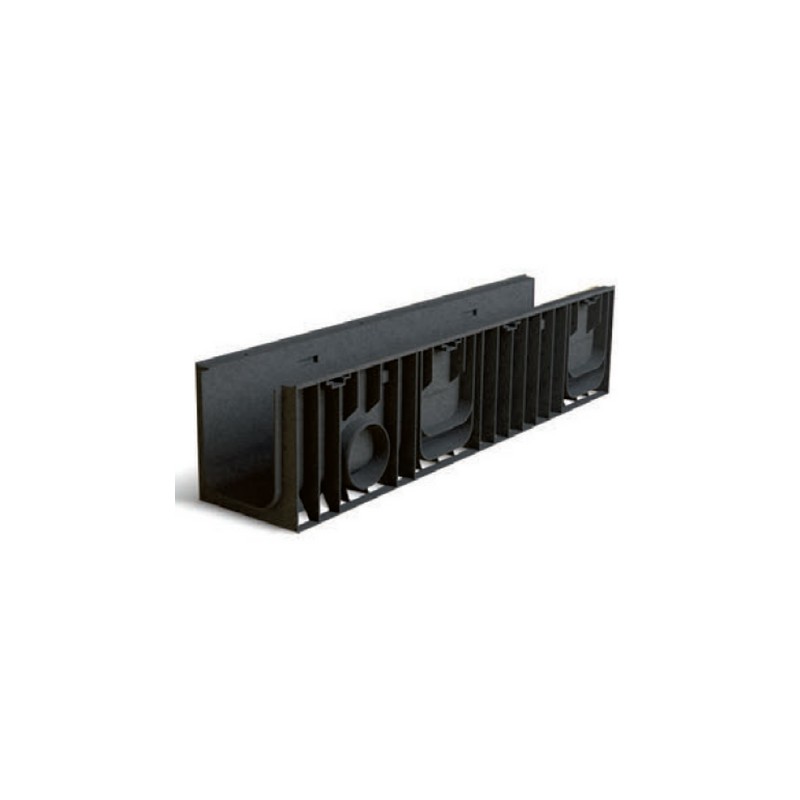

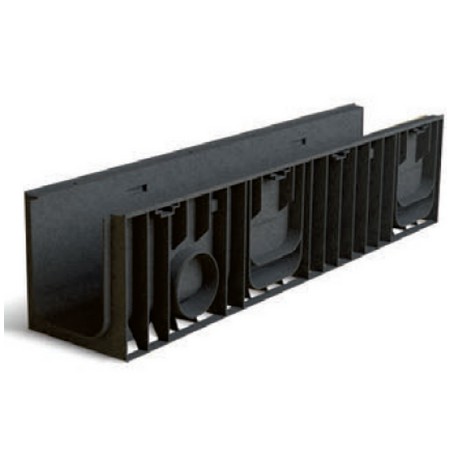

Пластиковый водоотводный лоток Norma Plastik DN150 H230

  • Размеры (ДхШхВ), мм: 1000х210х230
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 3,3 кг.
  • Артикул: 11523
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

430 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

756,50 руб

-15%

890,00 руб

Характеристики

Название в проектыЛоток водоотводный NORMA PLASTIK DN150 H230
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х210х230
Гидравлическое сечениеШирина DN150 (150 мм), высота 201 мм.
Вес, кг3,3
Артикул11518
Пропускная способность21,47 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
ОсобенностиОсобенностью пластикового водоотводного лотка Norma Plastik DN150 H230 являются: большая высота, повышенная пропускная способность
ПримечаниеВозможна каскадная компоновка. Может использоваться как третья ступень каскада.

Подробнее

Лоток водоотводный NORMA PLASTIK DN150 H230

Последний по высоте (H230) лоток ливневый пластиковый в серии каналов Norma Plastik с шириной гидравлического сечения 150 мм (DN150). Устанавливается в местах, где требуется повышенная пропускная способность дренажной системы.  Применяется для частных домов с прилегающими к нему участками, пешеходных и проезжих зон со средней или повышенной площадью водосбора.

Достаточно крупный лоток, способный перегонять до 21,47 литров в сек. при уклоне 5 мм на метр своей длины, может использоваться как третья или промежуточная ступень каскада лотков.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN150 H230 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN150 H230

Название в 2014 году:
Лоток водоотводный Norma Plastik DN150 H230

Запланированное название в 2015 году:
ЛВП Norma DN150 H230

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

Чертежный вид лотка Norma Plastik DN150 H185

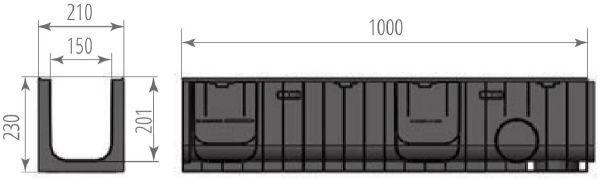

Чертежный вид лотка Norma Plastik DN150 H230

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN150 H230 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN150 H230

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN150 H230 и трубы Ø110 мм:

Схема построения лотка Norma Plastik DN150 H230

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN150

DN150 H80
DN150 H185
DN150 H230

Интересные гидравлические характеристики

NORMA PLASTIK DN150 H230 Площадь поперечного сечения (A), м²Смоченный периметр (P), мГидравлический радиус (R)
0,028670,510300,05617

Цена на пластиковый водоотводный лоток Norma Plastik DN150 H230 указана рекомендованная розничная с учетом НДС!
