Norma Plastik DN150 H185 – лоток дренажный пластиковый

Цена снижена! Norma Plastik DN150 H185 Увеличить

Norma Plastik DN150 H185

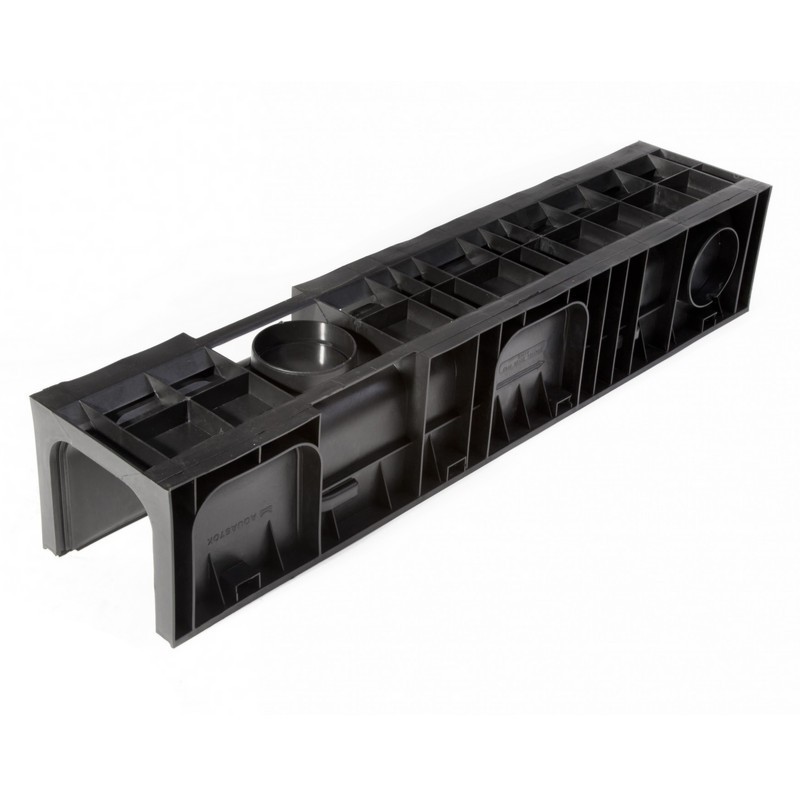

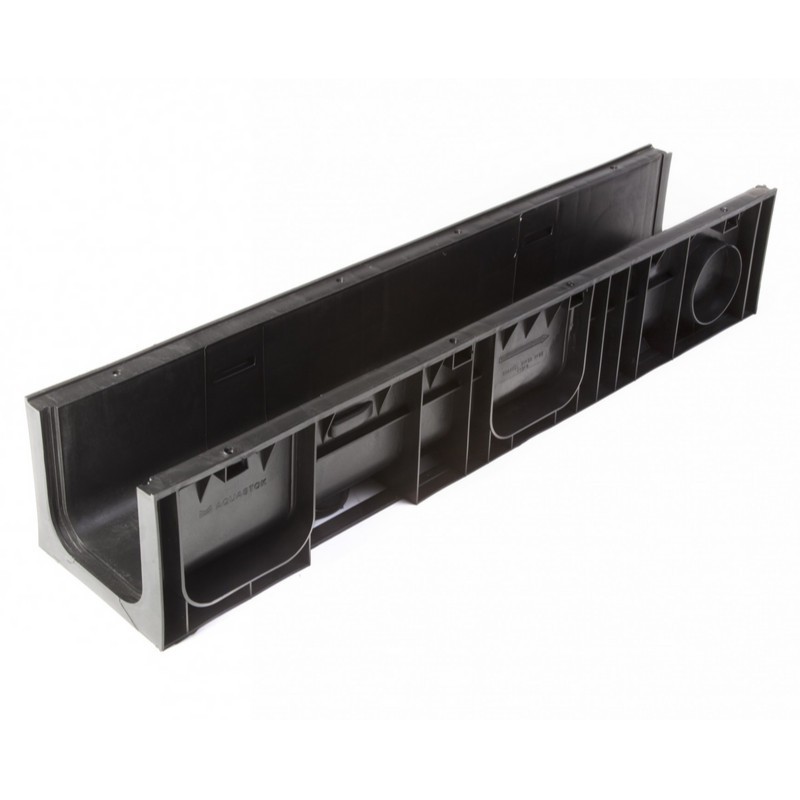

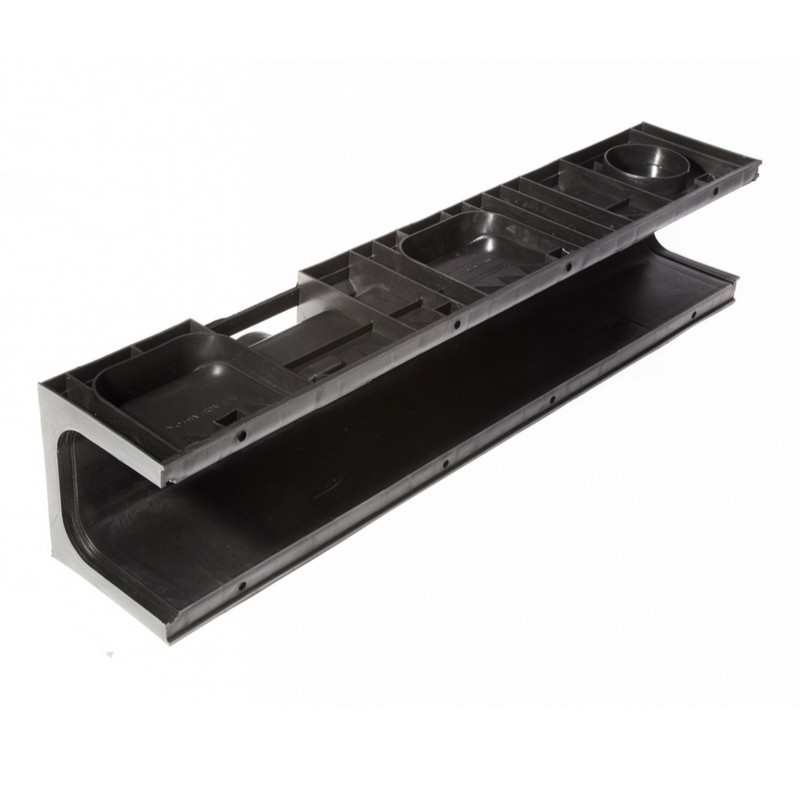

Пластиковый водоотводный лоток Norma Plastik DN150 H185

  • Размеры (ДхШхВ), мм: 1000х210х185
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 2,9 кг.
  • Артикул: 11518
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1300 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

714,00 руб

-15%

840,00 руб

Характеристики

Название в проектыЛоток водоотводный NORMA PLASTIK DN150 H185
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х210х185
Гидравлическое сечениеШирина DN150 (150 мм), высота 152 мм.
Вес, кг2,9
Артикул11518
Пропускная способность15,77 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
ОсобенностиБольшая высота лотка, повышенная пропускная способность.
ПримечаниеВозможна каскадная компоновка. Может использоваться как вторая ступень каскада.

Подробнее

Лоток водоотводный NORMA PLASTIK DN150 H185

Лоток дренажный пластиковый Norma Plastik c шириной гидравлического сечения 150 мм (DN150) и высотой 185 мм (H185) – самый проверенный временем канал в серии. До появления еще двух размеров, был единственным представителем такого сечения в системах поверхностного водоотвода отечественных производителей. Теперь, предполагая возможность каскадной компоновки, занимает место «середнячка», т.е. является второй ступенью каскада лотков DN150. Применяется для частных домов с прилегающими к нему участками, пешеходных и проезжих зон со средней или повышенной площадью водосбора.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN150 H185 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN150 H185

Название в 2014 году:
Лоток водоотводный Norma Plastik DN150 H185

Запланированное название в 2015 году:
ЛВП Norma DN150 H185

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

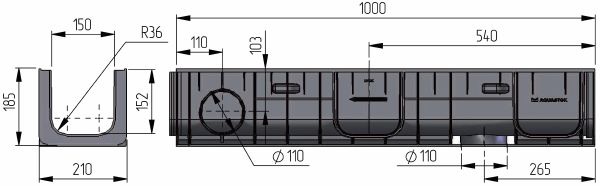

Чертежный вид лотка Norma Plastik DN150 H185

Чертежный вид лотка Norma Plastik DN150 H185

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN150 H185 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN150 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN150 H185 и трубы Ø110 мм:

Схема построения лотка Norma Plastik DN150 H185

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN150

DN150 H80
DN150 H185
DN150 H230

Интересные гидравлические характеристики

NORMA PLASTIK DN150 H185 Площадь поперечного сечения (A), м²Смоченный периметр (P), мГидравлический радиус (R)
0,022060,421210,05237

Цена на пластиковый водоотводный лоток Norma Plastik DN150 H185 указана рекомендованная розничная с учетом НДС!

Ссылки по теме:

Пластиковые лотки

Лотки Norma Plastik

Монтаж пластиковых лотков

Схемы построения лотков Norma Plastik

Загрузки

Norma Plastik DN150 H185

Чертёж водоотводного пластикового лотка Norma Plastik DN150 H185

Загрузки (65.53k)
