Norma Plastik DN150 H80 – лоток пластиковый водоотводный

Цена снижена! Norma Plastik DN150 H80 Увеличить

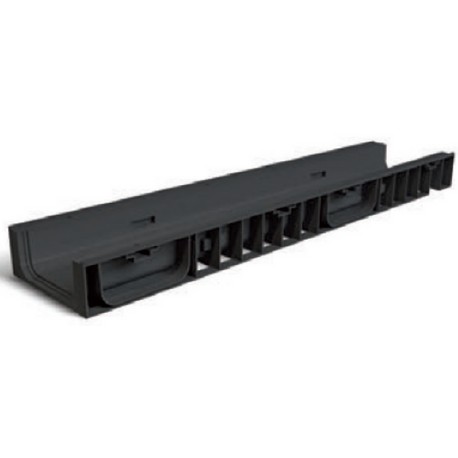

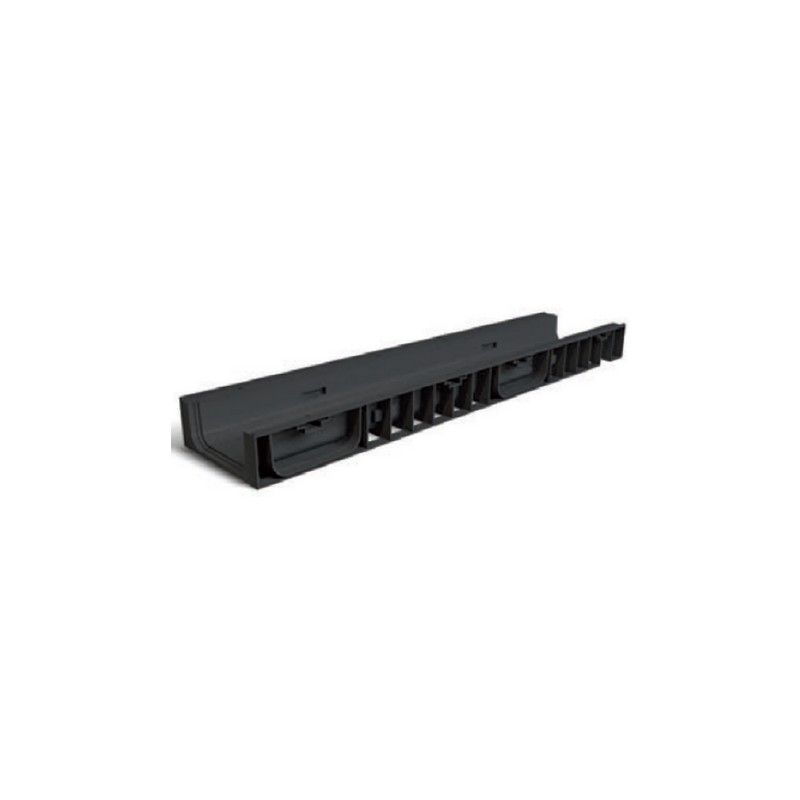

Norma Plastik DN150 H80

Пластиковый водоотводный лоток Norma Plastik DN150 H80

  • Размеры (ДхШхВ), мм: 1000х210х80
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 2,0 кг.
  • Артикул: 11508
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

540 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

612,00 руб

-15%

720,00 руб

Характеристики

Название в проектыЛоток водоотводный NORMA PLASTIK DN150 H80
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х210х80
Гидравлическое сечениеШирина DN150 (150 мм), высота 70,5 мм.
Вес, кг2,0
Артикул11508
Пропускная способность5,46 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для частных домов с прилегающими к нему участками, пешеходных и проезжих зон со средней или повышенной площадью водосбора.
ОсобенностиМалая высота этого пластикового лотка, водоотводного канала, обеспечивает возможность монтажа с ограничением по высоте.
ПримечаниеВозможна каскадная компоновка – может использоваться как начальная ступень каскада лотков DN150.

Подробнее

Лоток водоотводный NORMA PLASTIK DN150 H80

Пластиковый водоотводный лоток Norma Plastik с высотой 80 мм (H80), в промежуточной серии каналов шириной гидравлического сечения 150 мм (DN150), используется, когда недостаточно сечения лотков серии DN100. Применяется для частных домов с прилегающими к нему участками, пешеходных и проезжих зон со средней или повышенной площадью водосбора. До недавнего времени не имел отечественных аналогов.

Особенностью пластикового водоотводного лотка Norma Plastik DN150 H80 является его малая высота, которая обеспечивает возможность монтажа в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN150.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN150 H80 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN150 H80

Название в 2014 году:
Лоток водоотводный Norma Plastik DN150 H80

Запланированное название в 2015 году:
ЛВП Norma DN150 H80

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

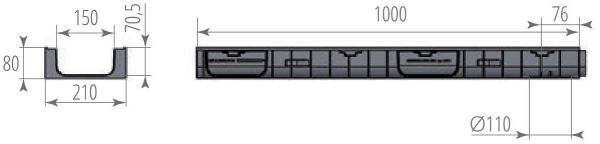

Чертежный вид лотка Norma Plastik DN150 H80

Чертежный вид лотка Norma Plastik DN150 H80

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN150 H80 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN150 H80

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN150 H80 и трубы Ø110 мм:

Схема построения лотка Norma Plastik DN150 H80

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN150

DN150 H80
DN150 H185
DN150 H230

Интересные гидравлические характеристики

NORMA PLASTIK DN150 H80 Площадь поперечного сечения (A), м²Смоченный периметр (P), мГидравлический радиус (R)
0,009660,262620,03679

Цена на пластиковый водоотводный лоток Norma Plastik DN150 H80 указана рекомендованная розничная с учетом НДС!
