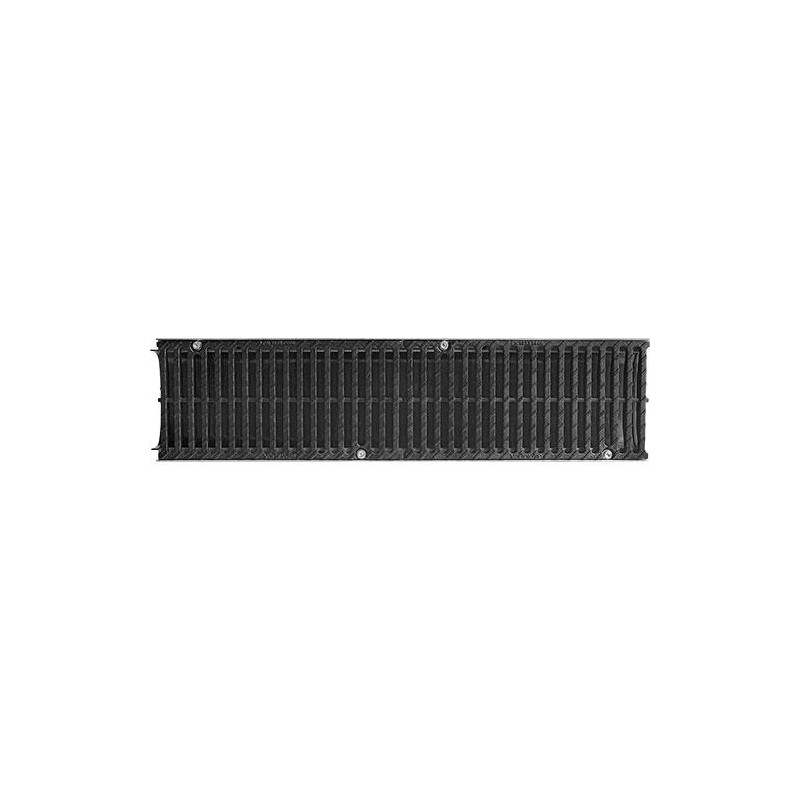

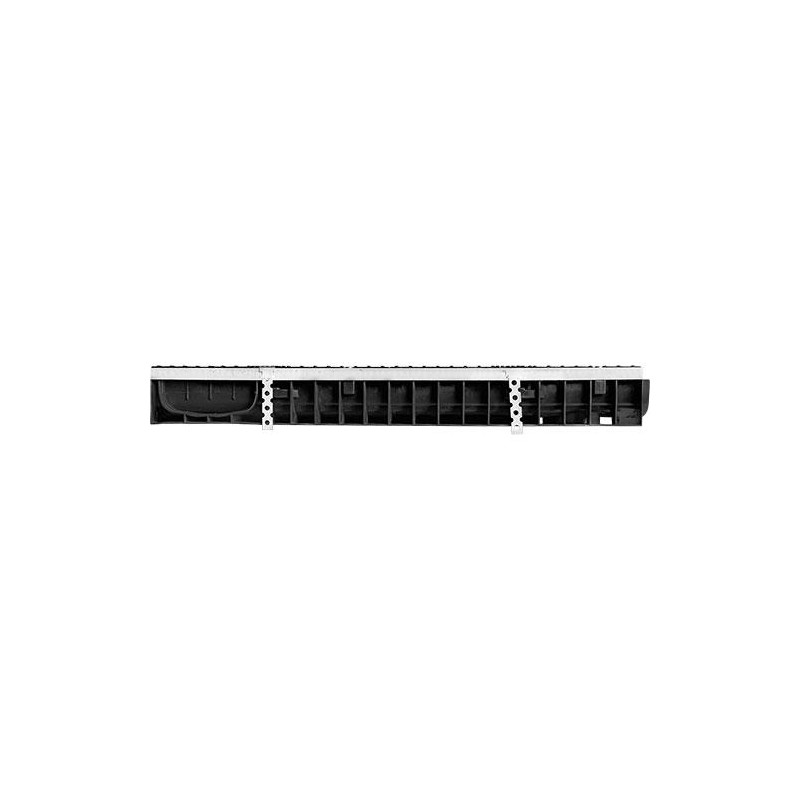

Лоток водоотводный Gidrolica Super ЛВ -15.19,6.11,8 - пластиковый, кл. E600


Лоток водоотводный Super ЛВ -15.19,6.11,8 - пластиковый

Лоток водоотводный Gidrolica Super ЛВ -15.19,6.11,8 - пластиковый c решеткой чугунной, ВЧ50

  • Размеры (ДхШхВ), мм: 1000х196х118
  • Сечение: DN150
  • Артикул: 0815
  • Дополнительно комплектуется чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес лотка: 3,8 кг.

Цена указана за шт.

Подробнее

750 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 196,73 руб

-5%

2 312,35 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Super ЛВ -15.19,6.11,8 - пластиковый, кл. E600
Материал Высокопрочный пластик
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х196х118
Гидравлическое сечение Ширина DN150 (150 мм), высота 77,5 мм.
Вес, кг 18,3
Артикул 0815
Проходное сечение 103,0 см²
Пропускная способность 6,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.
Примечание Лоток Gidrolica Super отпускаются только в комплекте с чугунными решетками! Решетки на выбор: класс D400 или E600

Подробнее

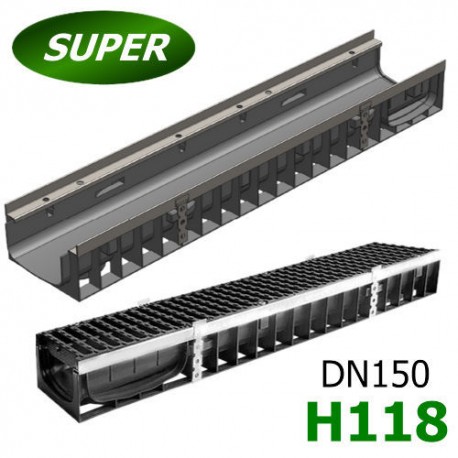

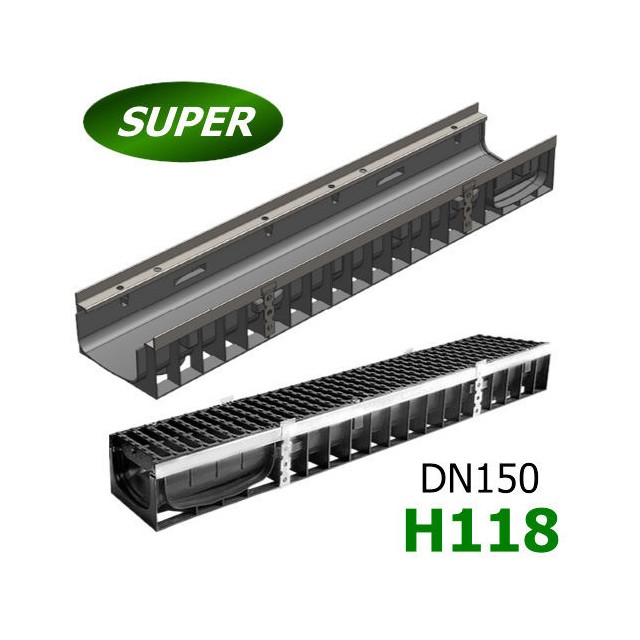

Лоток Gidrolica Super DN150 H118

Лоток водоотводный Gidrolica Super ЛВ-15.19,6.11,8 - пластиковый с решеткой чугунной, ВЧ50 - это мелкосидящий ливневый лоток имеющий ширину гидравлического сечения DN150 (150 мм) и габаритную высоту H118 (118 мм). Используется, когда недостаточно сечения лотков серии DN100. Применяется для промышленных зон высокой интенсивности, складов, портов, транспортных терминалов и других территорий с небольшой или средней площадью водосбора.

Лотки ливневой канализации Gidrolica Super ЛВ-15.19,6.11,8 пластиковые могут монтироваться в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN150. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-15.19,6.11,8 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку.

  • Чугунная решетка кл. D400 (до 40 тонн):
    Решетка водоприемная Gidrolica Super РВ -15.19.50 - щелевая чугунная ВЧ, кл. D400 (арт. 50159D)
    Стоимость лотка Gidrolica Super DN150 H118 в такой комплектации: 4 836 руб.

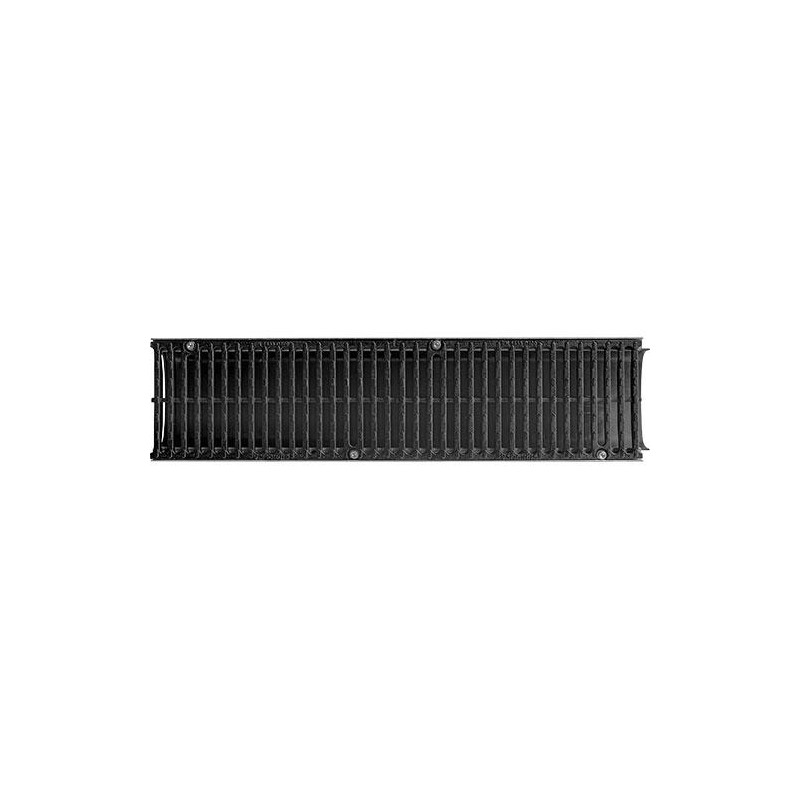

    Решетка кл. D400
  • Чугунная решетка кл. E600 (до 60 тонн):
    Решетка водоприемная Gidrolica Super РВ -15.19.50 - щелевая чугунная ВЧ, кл. E600 (арт. 50159E)
    Цена лотка Gidrolica Super DN150 H118 в комплекте с такой решеткой: 5 121 руб.

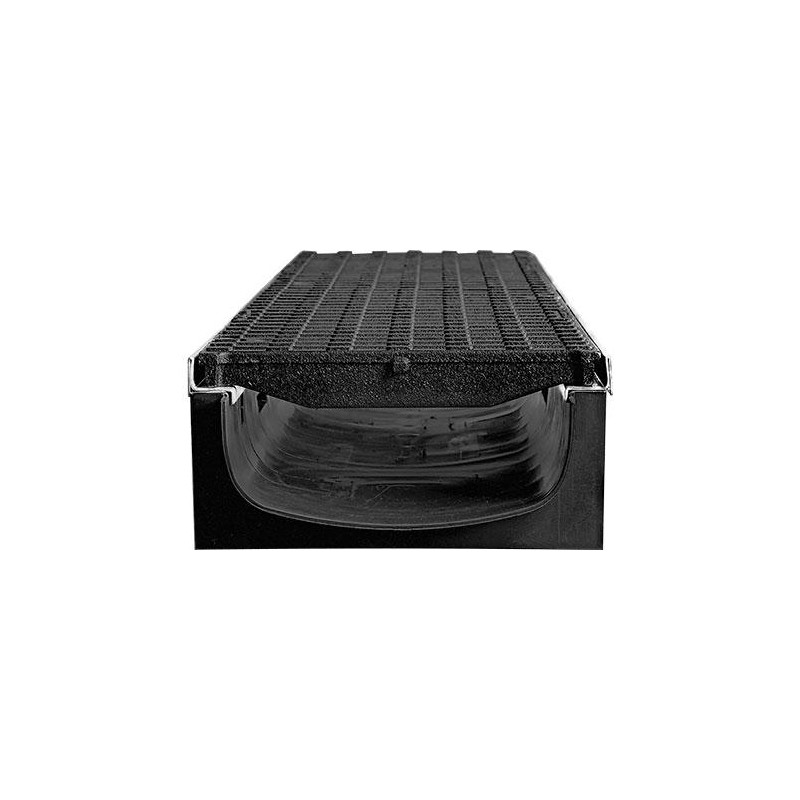

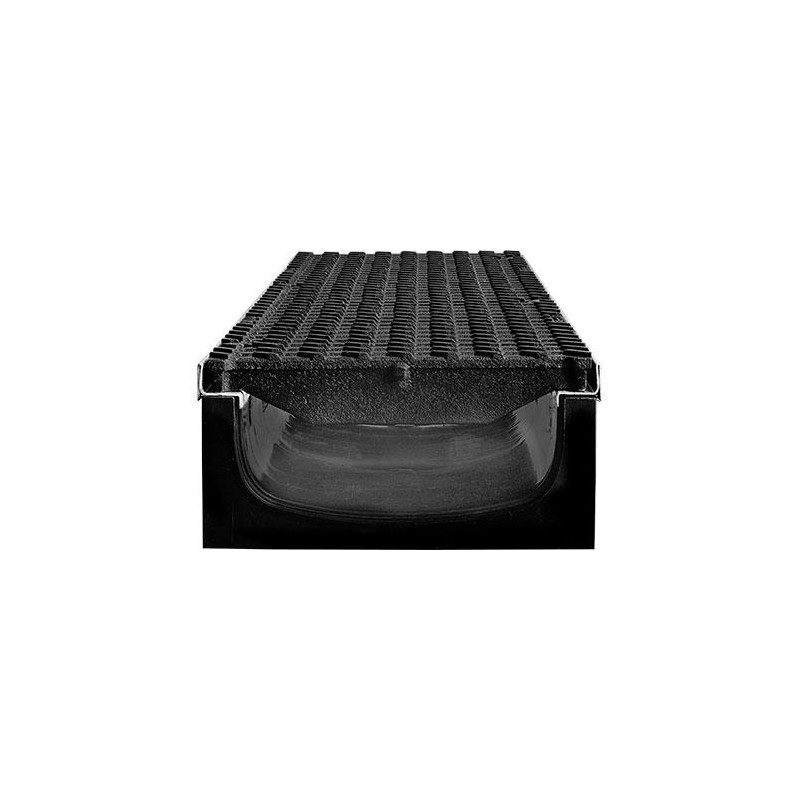

    Решетка кл. E600

Цена на пластиковый лоток Gidrolica Super DN150 H118 указана розничная за комплект кл. D400!

Основой конструкции является лоток E600. Далее, по желанию, Вы можете выбрать необходимый вариант комплекта. Разница только в характеристиках водоприемных решеток - D или E класса! Выгодно-низкая цена формируется на основании общего счета. Компания производителей и поставщиков «Лига 812» поставляет пластиковые системы водоотвода Gidrolica Super оптом и в розницу во все регионы нашей страны.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Комплект: Лоток водоотводный Super ЛВ-15.19,6.11,8 - пластиковый c решеткой чугунной, ВЧ50 кл. E (D)

Название с 2014 года:
Лоток водоотводный Gidrolica Super ЛВ-15.19,6.11,8 - пластиковый, кл. E600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

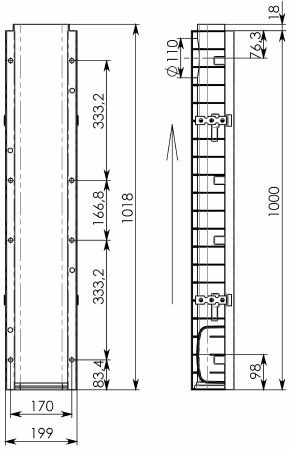

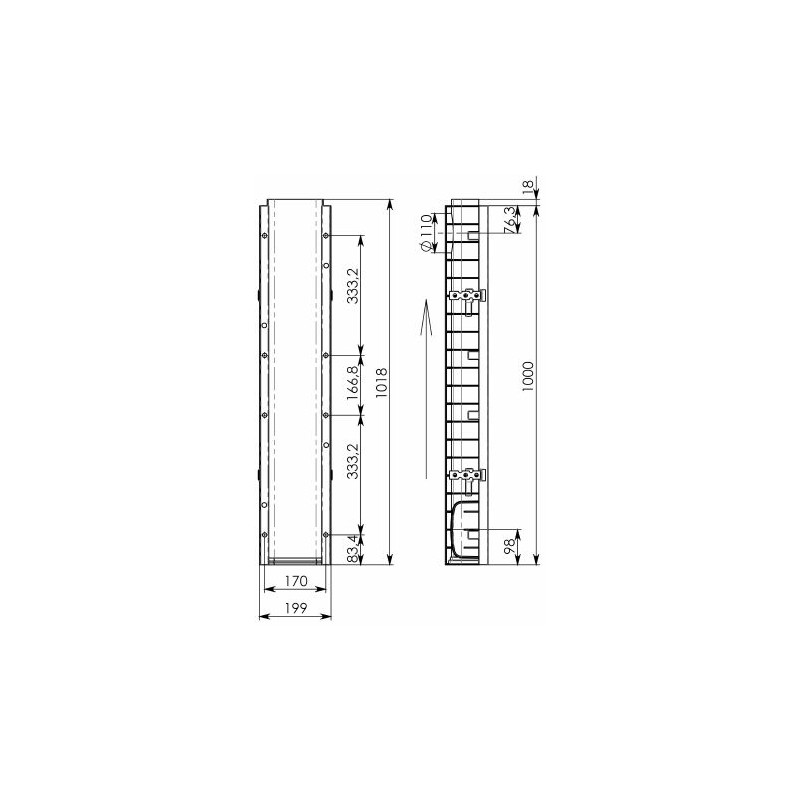

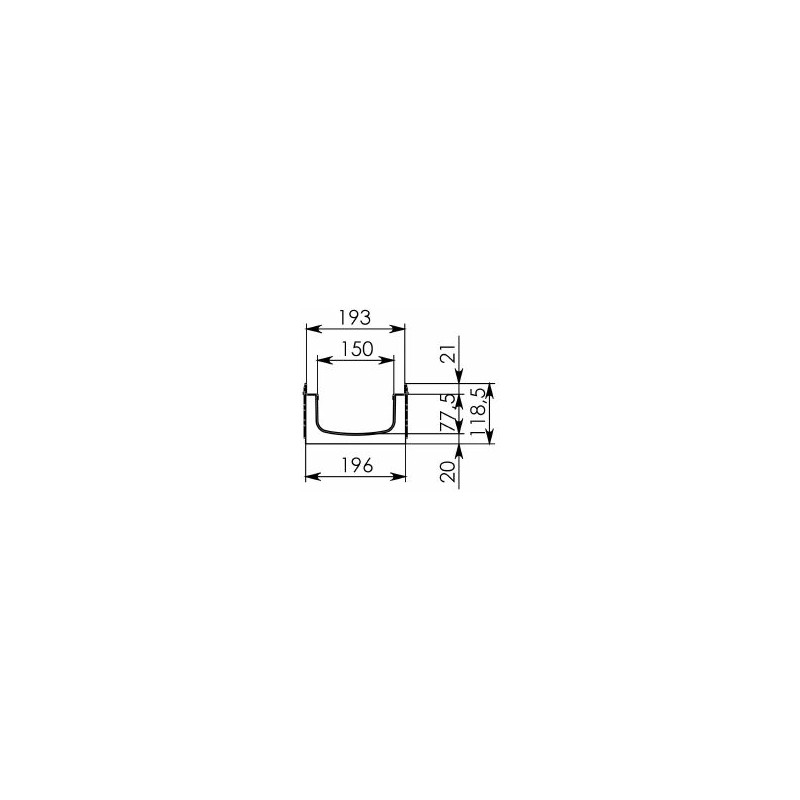

Чертежный вид лотка Gidrolica Super DN150 H118

Чертеж: Комплект: Лоток водоотводный Super ЛВ -15.19,6.11,8 - пластиковый c решеткой чугунной, ВЧ50 кл. E (D)Чертеж 2: Лоток водоотводный Gidrolica Super ЛВ -15.19,6.11,8 - пластиковый, кл. E600

2 (два) типоразмера Gidrolica Super DN150

ПереходDN150 H118 DN150 H203

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN150 H118 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super DN100 H118 и трубы Ø110 мм:

Схема построения: Комплект: Лоток водоотводный Super ЛВ -15.19,6.11,8 – пластиковый c решеткой чугунной кл. E (D)

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады
