Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 – пластиковый

Цена снижена! Gidrolica Standart ЛВ-20.24,6.10 - пластиковый Увеличить

Лоток водоотводный ЛВ-20.24,6.10 – пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х246х100
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 1,9 кг.
  • Артикул: 821
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

2184 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

773,50 руб

-15%

910,00 руб

Характеристики

Название в проектыЛоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковый
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х246х100
Гидравлическое сечениеШирина DN200 (200 мм), высота 76 мм
Вес, кг1,9
Артикул821
Проходное сечение137,2 см²
Пропускная способность8,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
ОсобенностиВозможно угловое соединение и каскадное построение с другими каналами.
ПримечаниеМожет быть усилен П-образными стальными накладками.

Подробнее

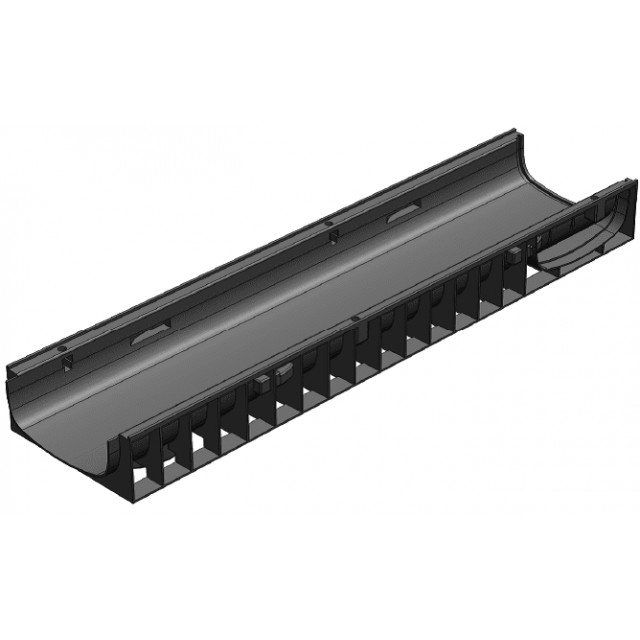

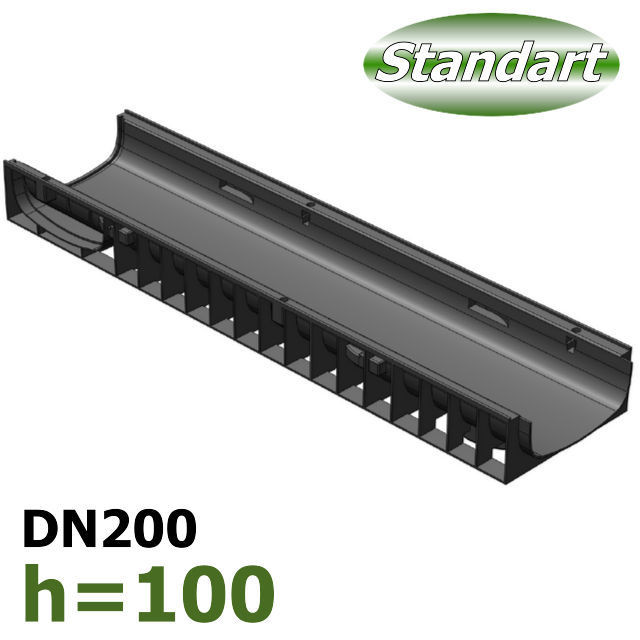

Лоток Gidrolica Standart DN200 H100

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковый с шириной гидравлического сечения 200 мм (DN200) и высотой 100 мм (H100) применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, а также для организации ливневки, где недостаточно сечения лотка DN150. Мелкосидящий канал, предназначенный для установки в местах, где глубина заложения ограничена по высоте.

Лоток водоотводный пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Пластиковые водоотводные лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8214)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.10 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковый

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

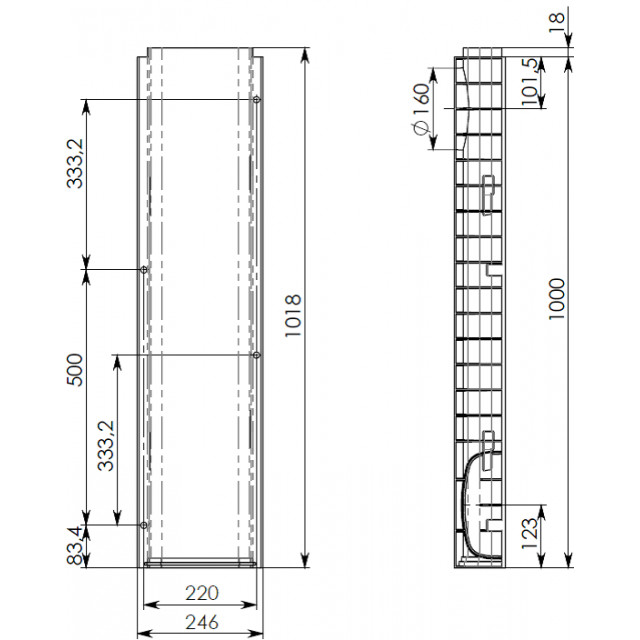

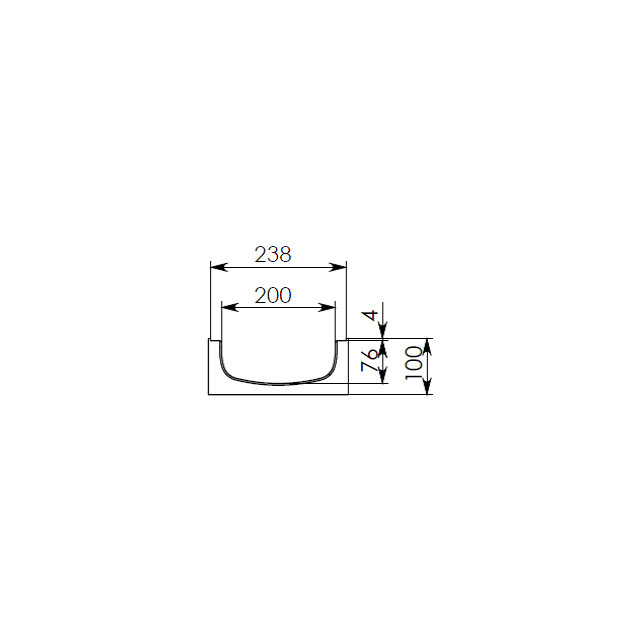

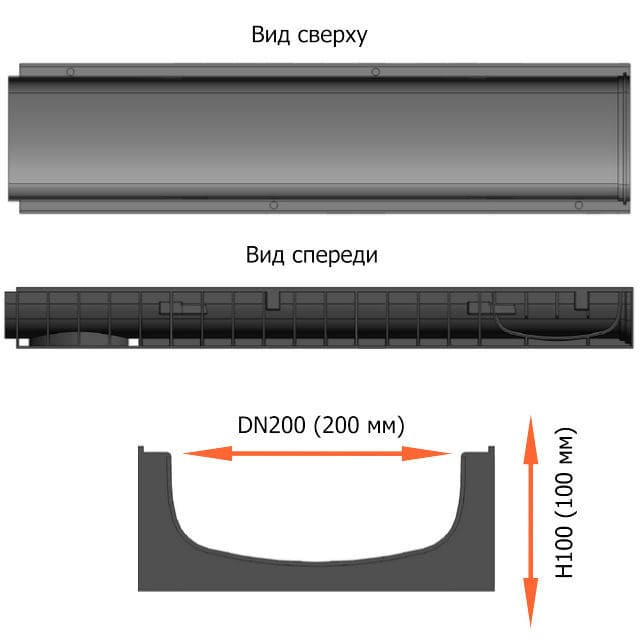

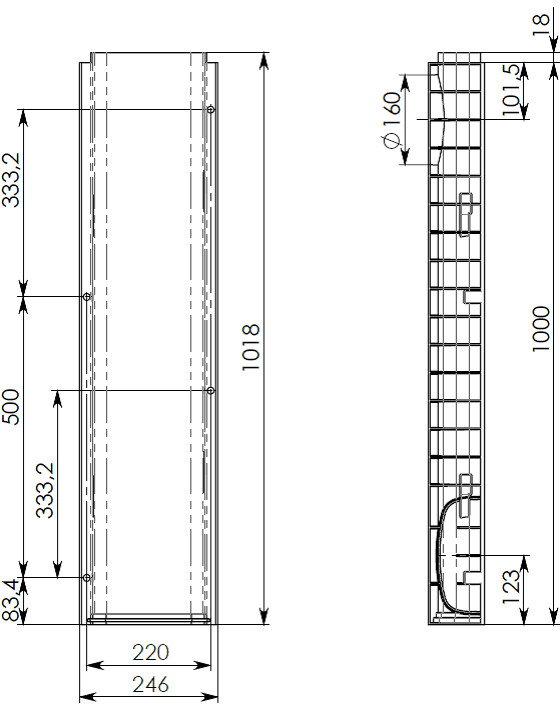

Чертежный вид лотка Gidrolica Standart DN200 H100

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN200 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN200 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN200 H100 и трубы Ø160 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100
DN200 H185
DN200 H235

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковыйПроходное сечение, см²Пропускная способность, л/сек
137,28,9
Цена на лоток водоотводный Gidrolica Standart ЛВ-20.24,6.10 - пластиковый указана рекомендованная розничная с учетом НДС. У нас Вы можете купить водоотводные лотки по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!
