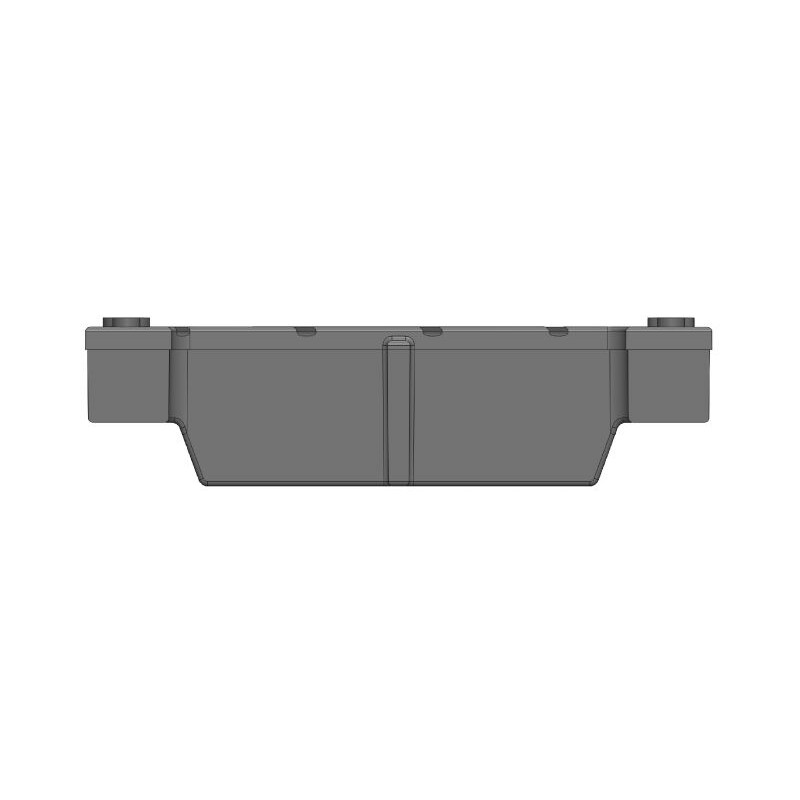

Лоток водоотводный Gidrolica Pro DN100 H152 пластиковый с решеткой, кл. C250


Gidrolica Pro DN100 H152 с пластиковой решеткой, кл.C

Комплект: лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый с решеткой щелевой пластиковой, кл. C

  • Размеры (ДхШхВ), мм: 1000х146х152
  • Сечение: DN100
  • Класс нагрузки: А15-C250 (до 25 тонн)
  • Вес в сборе: 3,9 кг.
  • Артикул: 800-1pro
  • Поставляется в комплекте с пластиковыми решетками!

Цена указана за комплект.

Подробнее

Обратный звонок Свяжитесь со мной

1 752,75 руб

-5%

1 845,00 руб

Характеристики

Название в проектыКомплект: лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый с решеткой щелевой пластиковой, кл. C
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х146х152
Гидравлическое сечениеШирина DN100 (100 мм), высота 129 мм
Вес, кг3,9
Артикул800-1pro
Проходное сечение93,3 см²
Пропускная способность5,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияЗоны проезда легкового автотранспорта и автомобилей типа «Газель».
ОсобенностиВозможность выбора дренажной решетки в соответствии с предполагаемой нагрузкой или личными предпочтениями.
ПримечаниеВертикальный патрубок для соединения с трубой от 110-ого диаметра

Подробнее

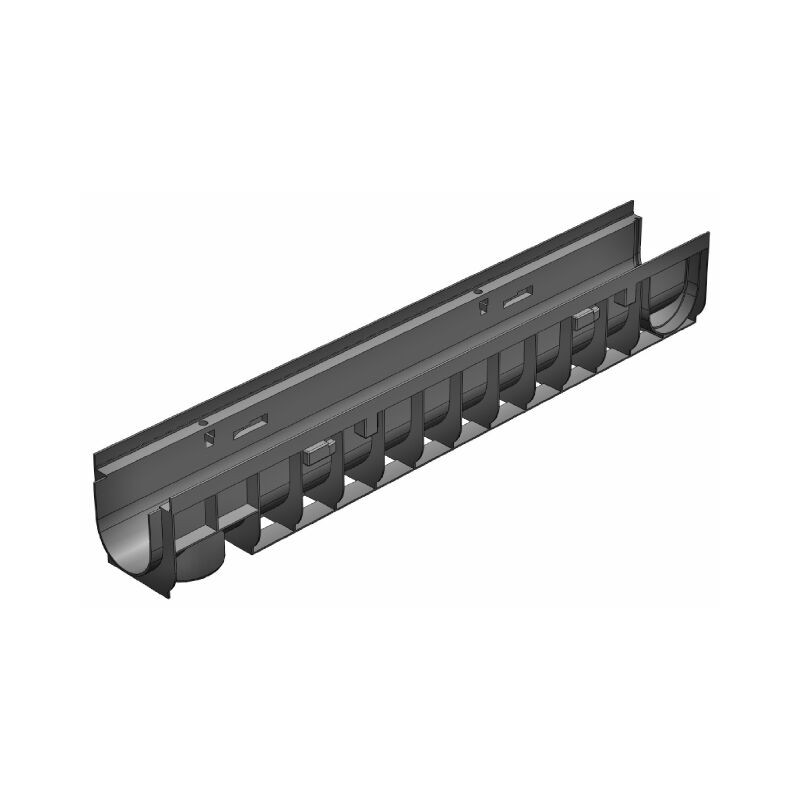

Лоток Gidrolica Pro DN100 H152 с пластиковой решеткой

Уникальная разработка, которую в 2014 году предложили Московские специалисты, на сегодняшний день, не имеет отечественных аналогов – лоток водоотводный пластиковый Gidrolica Pro с увеличенной кромкой в комплекте с пластиковой (полиамидной) решеткой черного цвета, класса C250 до 25 тонн/метр квадратный. В серии представлены два типоразмера: лоток с сечением DN100 (1000х146х152 мм) и DN150 (1000х196х117мм).

Лоток Gidrolica Pro DN100 H152

  • Применяется в суровых климатических условиях, устойчив к высоким и низким температурам.
  • Водоотводный лоток Gidrolica Pro менее подвержен засорению, так как гладкая поверхность лотка не задерживает мусор.
  • Увеличенная кромка лотка позволяет использовать решетки для классов нагрузки C250 (полиамидные решетки).
  • Прочное крепление решеток к лоткам с помощью болтового соединения исключает смещение решетки. За счет такого решения достигается способность всей системы выдерживать большие механические нагрузки.
  • Области применения: зоны проезда легкового автотранспорта и автомобилей типа «Газель».

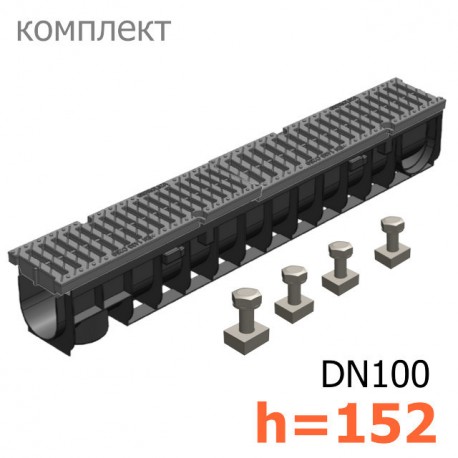

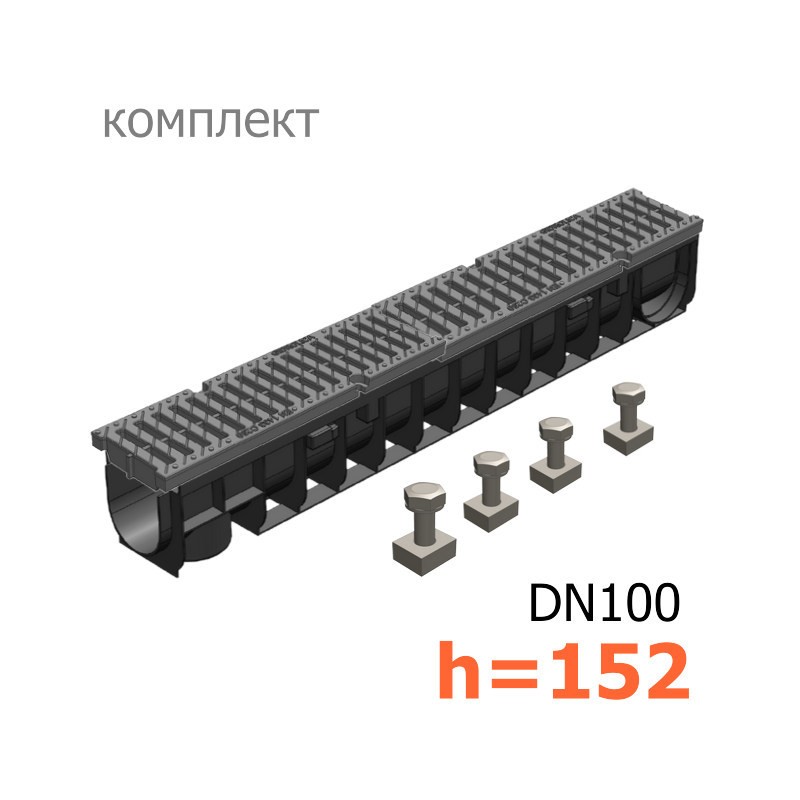

Комплектация

Купить лоток водоотводный Gidrolica Pro DN100 H152 можно в комплекте с водоприемной пластиковой решеткой!

  • Лоток водоотводный кл. E600 (до 60 тонн):
    Лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый – 1 шт.
  • Полиамидная решетка кл. C250 (до 25 тонн):
    Решетка водоприемная Gidrolica Pro РВ-10.13,5.50 щелевая пластиковая, кл. C250 – 2 шт.
  • Болтовое крепление кл. E600 (до 60 тонн):
    Крепеж для лотка водоотводного пластикового Gidrolica Pro – 4 шт.

В лотке предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

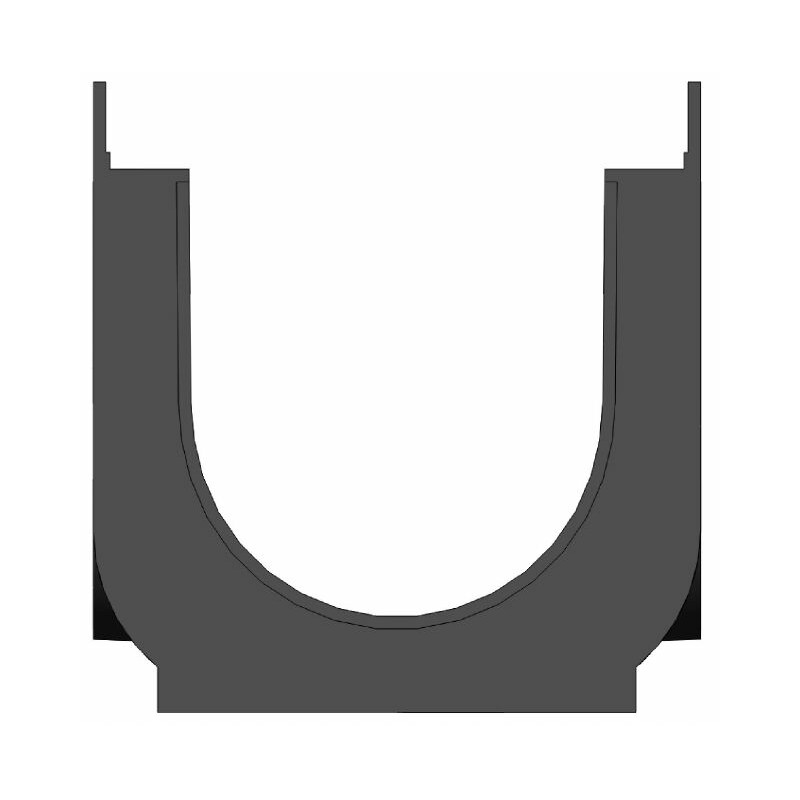

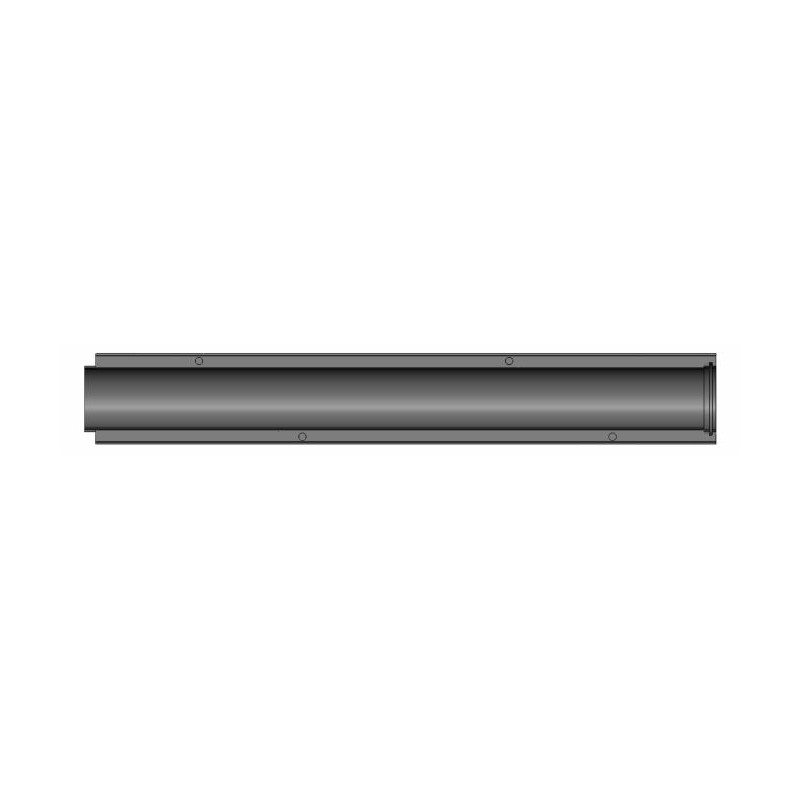

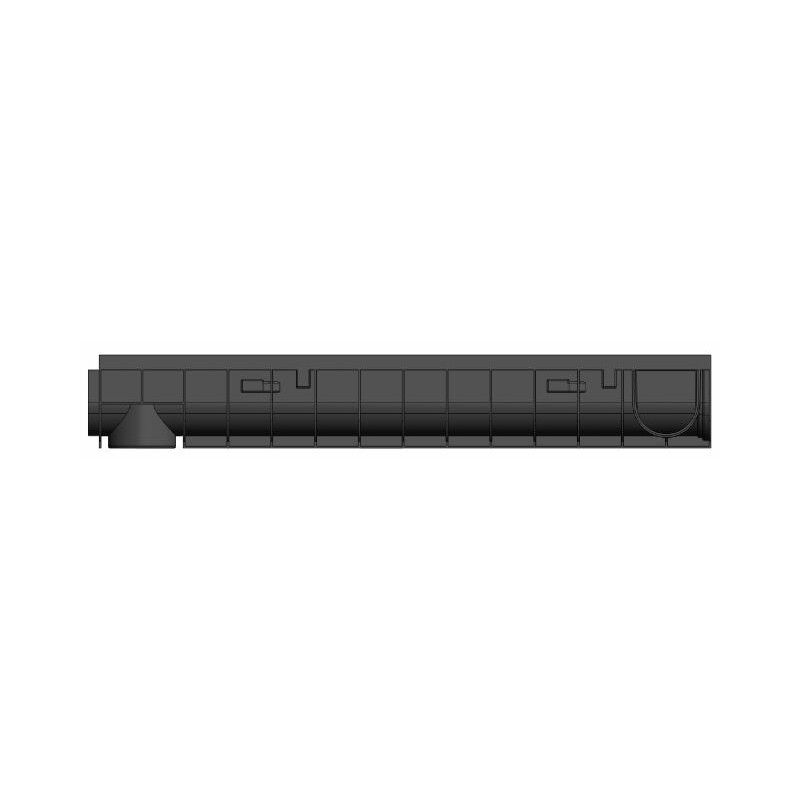

Чертежный вид лотка Gidrolica Pro DN100 H152 и решетки

Лоток Gidrolica Pro DN100 H152 с пластиковой решеткойЛоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый

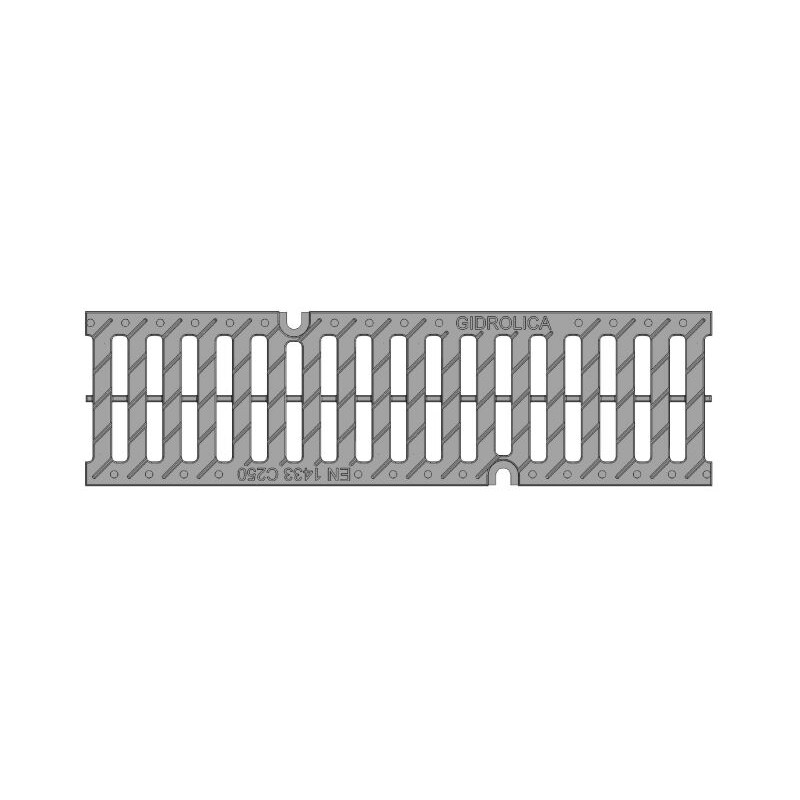

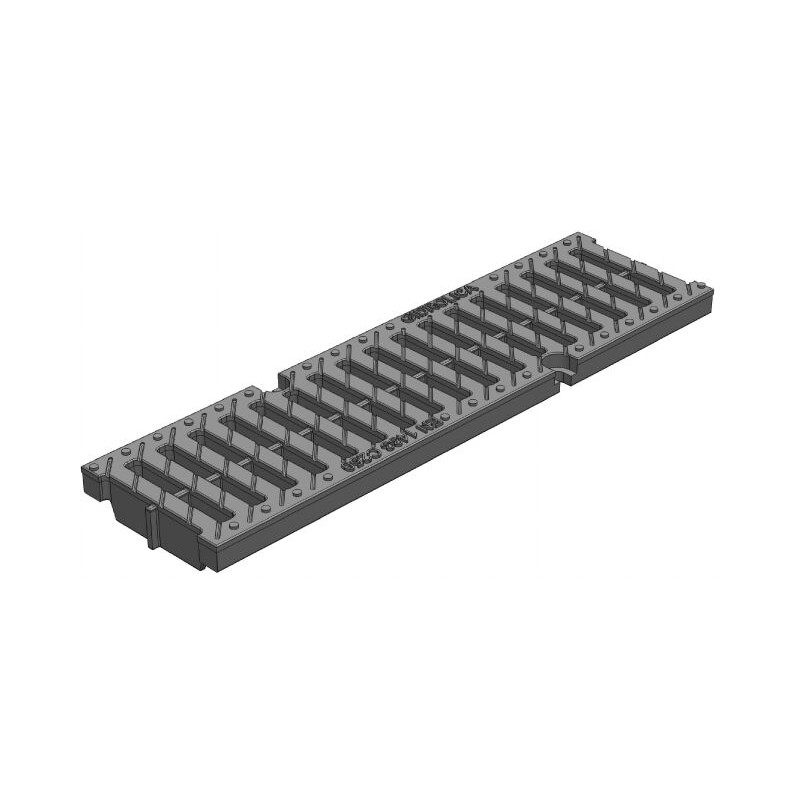

Решетка водоприемная Gidrolica Pro РВ-10.13,5.50 щелевая пластиковая, кл. C250

Схемы построения

Точки входа для углового соединения лотков Gidrolica Pro DN100 H152 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Pro DN100 H152

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Pro DN100 H152 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Гидравлические характеристики

Комплект: лоток водоотводный Gidrolica Pro ЛВ-10.14,5.15,2 пластиковый с решеткой щелевой пластиковой, кл. CПроходное сечение, см²Пропускная способность, л/сек
93,35,2

Цена на пластиковый лоток водоотводный Gidrolica Pro DN100 H152 с пластиковой решеткой указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить водоотводный лоток по выгодно-низкой цене.
Мы отправим систему Gidrolica Pro на строительный объект в любую точку страны!
