BGU DN100, № 10-0 - водоотводный лоток без уклона
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN100 H182, № 10-0

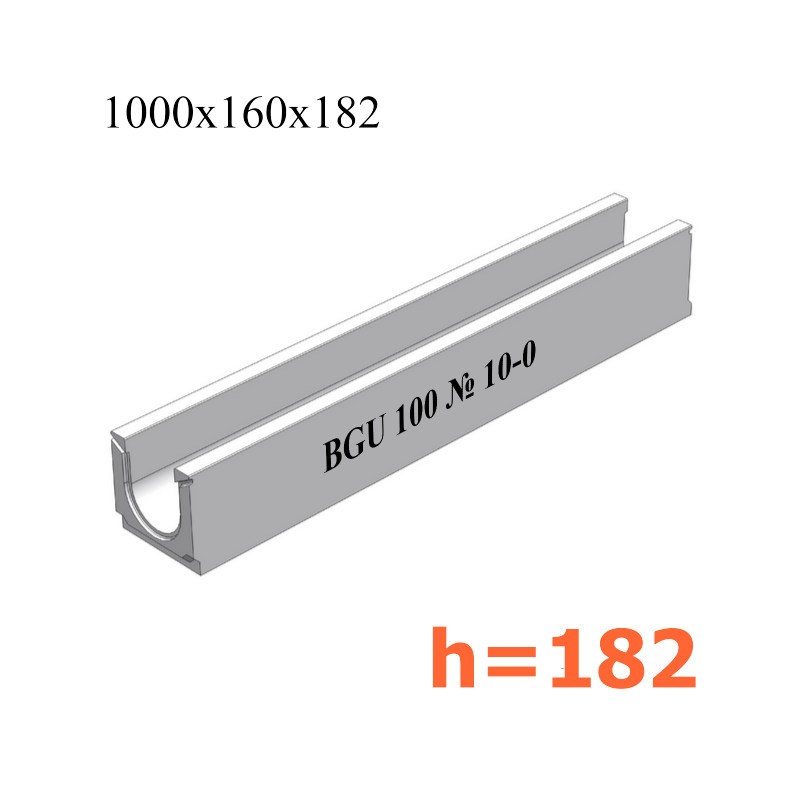

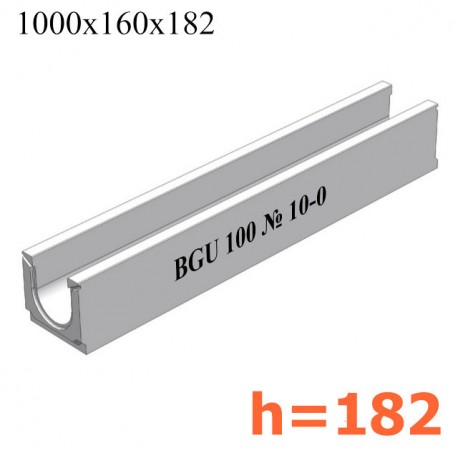

Цена снижена! BGU Универсальный лоток DN100, № 10-0, без уклона (бетонный) Увеличить

Лоток BGU DN100 H182, № 10-0

Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).18,2(14,2) - BGU, № 10-0

  • Размеры (ДхШхВ), мм: 1000х160х182
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 39 кг.
  • Артикул: 13002
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

1815 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

963,00 руб

1 284,00 руб

-321,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).18,2(14,2) - BGU, № 10-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х182
Гидравлическое сечение Ширина DN100 (100 мм), высота 147 мм.
Вес, кг 39,0
Артикул 13002
Проходное сечение 109 см²
Пропускная способность 7,96 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 35 шт.

Подробнее

Бетонный лоток BGU DN100, № 10-0

Дренажный канал BGU DN100, № 10-0 - это бетонный лоток с универсальными характеристиками без внутреннего уклона шириной 160 мм и габаритной высотой 182 мм. Пропускная способность лотка составляет - 7,96 литров в секунду при уклоне 0,5% или 5 мм на один метр канала.

BGU DN100, № 10-0 участвует в решении построения поверхностного дренажа с применением желобов с уклоном (внутренним уклоном), в общей линии устанавливается последним, после лотка с уклоном №10. Всего в построении дренажных бетонных лотков с уклоном может быть применено: 3 прямых лотка с высотами 132, 157 и 182 мм и 10 промежуточных лотков с уклоном 0,5%. Варианты установки и последовательность Вы можете узнать на странице: Бетонные лотки BGU DN100 с уклоном.

Модель желоба BGU DN100, № 10-0 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 13007). В зависимости от места применения и ожидаемых механических нагрузок на дренажный желоб, дополнительно, можно выбрать штатные водоприемные решетки: пластиковые, стальные или чугунные, которые разработаны специально для лотков серии BGU шириной гидравлического сечения DN100 (100 мм).

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).18,2(14,2) - BGU, № 10-0

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

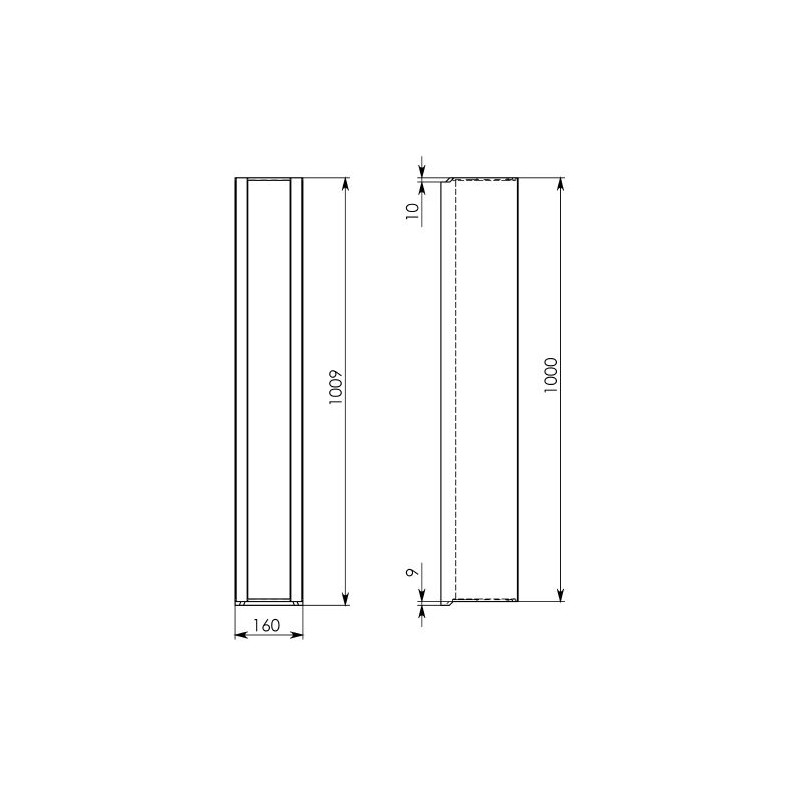

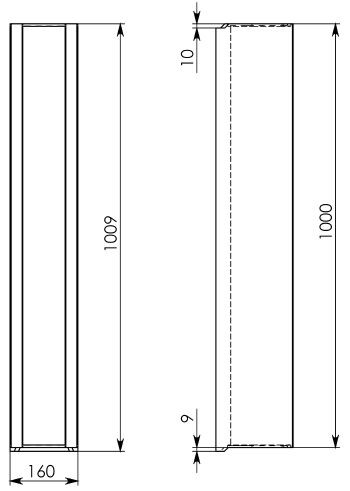

Чертежный вид лотка BGU DN100, №10-0

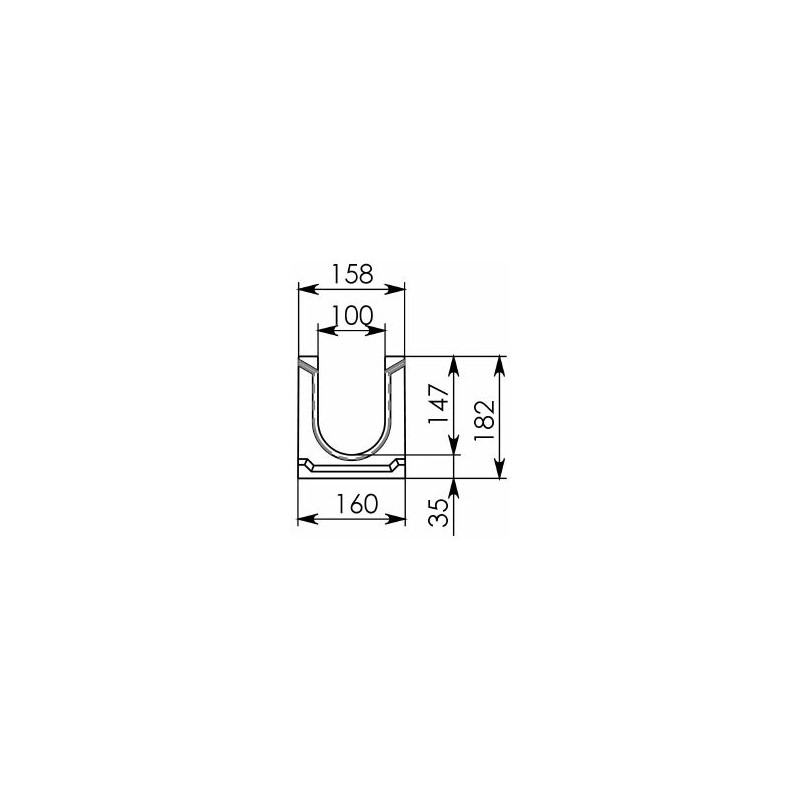

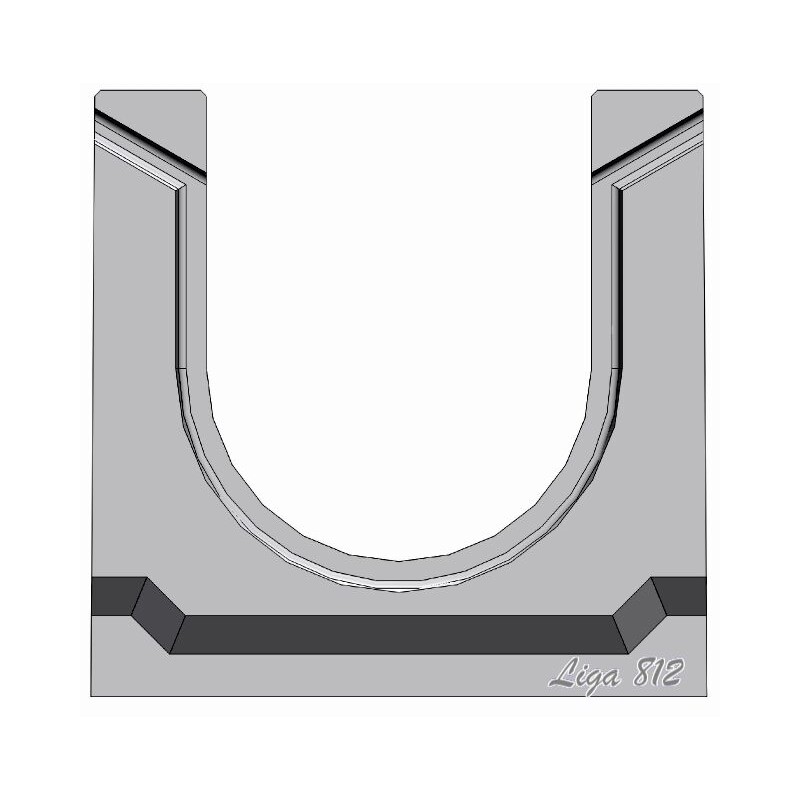

Чертеж BGU 100, №10-0Схема 2: вид спереди

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN100 №10-0 и трубы Ø110 мм:

Водослив

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU с уклоном

Цена на универсальный лоток без уклона BGU DN100, № 10-0, высота 182, указана рекомендованная розничная для городов: Санкт-Петербург, Псков, Тула, Москва, с учетом НДС. У нас Вы сможете получить всю подробную информацию о поверхностном дренаже участка, купить бетонный лоток с размерами 1000х160х182 мм, заказать доставку этого товра на строительный объект. Дальность региона не имеет значение!!
