BGU-Z DN200, № 0 – универсальный бетонный лоток

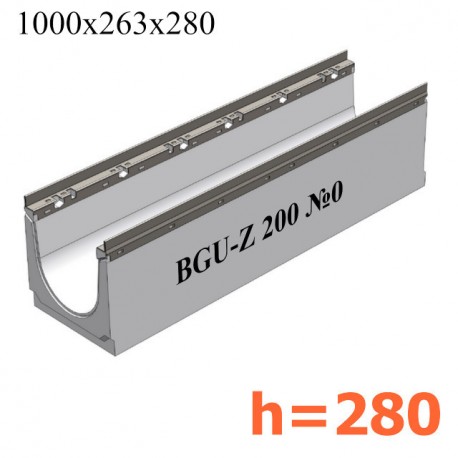

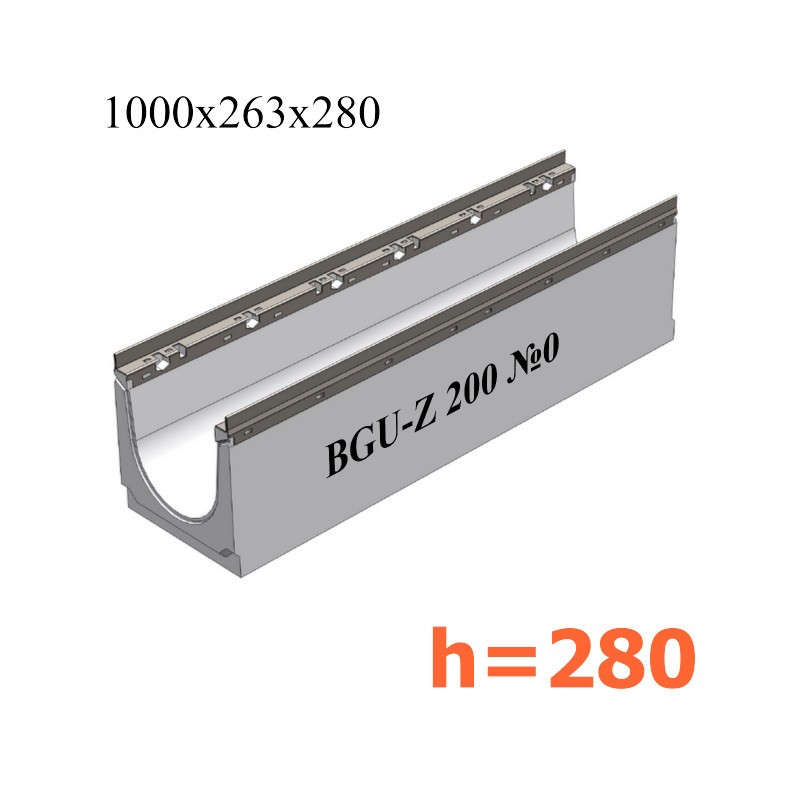

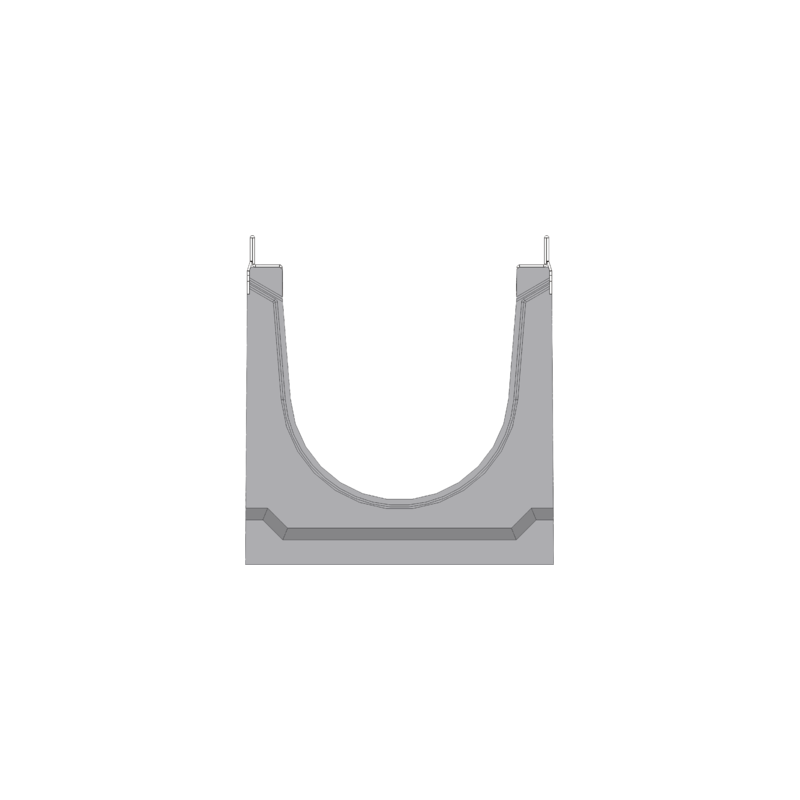

Лоток BGU-Z DN200 H280, № 0

BGU-Z Универсальный лоток DN200, № 0, с оцинкованной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х263х280
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 83 кг.
  • Артикул: 14770
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

930 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 724,00 руб

-5%

3 920,00 руб

Характеристики

Название в проектыЛоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).28(22,5) - BGU-Z, № 0
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузкиА-E (до 60 тонн)
Размеры (ДхШхВ), мм1000х263х280
Гидравлическое сечениеШирина DN200 (200 мм), высота 225 мм.
Вес, кг83,0
Артикул14770
Проходное сечение330 см²
Пропускная способность16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияАЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
ОсобенностиМожет участвовать в построении линии с уклоном 0,5%. Устанавливается перед первым номером лотка с уклоном.
ПримечаниеДополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E.
Кол-во на паллете9 шт.

Подробнее

Бетонный лоток BGU-Z DN200, № 0

Лоток водоотводный бетонный BGU-Z DN200, № 0 усиленный оцинкованными насадками, шириной горизонтального гидравлического сечения 200 мм и габаритной высотой 280 мм. Пропускная способность желоба составляет - 16,6 литра в секунду при уклоне 0,5% или 5 мм на один метр лотка. Применяется в местах, где возможны высокие динамические нагрузки на водоотводный канал.

В промежуточной серии лотков с сечением DN200 (200 мм), BGU-Z № 0 используется, когда недостаточно сечения лотков линейки DN150.

Универсальный бетонный канал BGU-Z DN200, № 0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 230, 255, 280, 305 и 330 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN200 с уклоном.

Модель водоотводного канала BGU-Z DN200, № 0 может быть выполнена с вертикальным выпуском, водосливом для подключения к дренажной трубе Ø160 мм (артикул 14773).

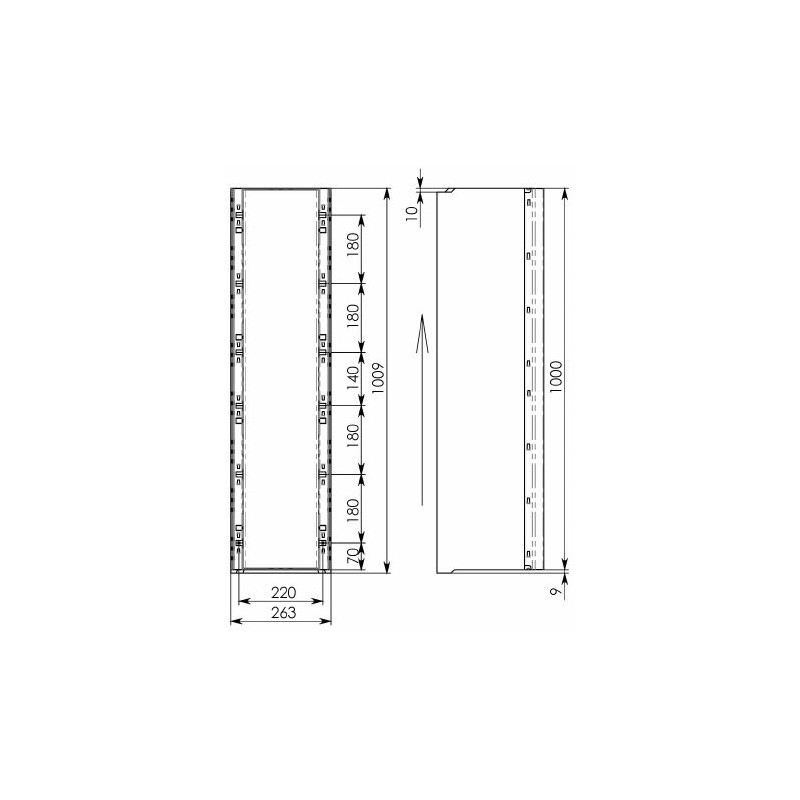

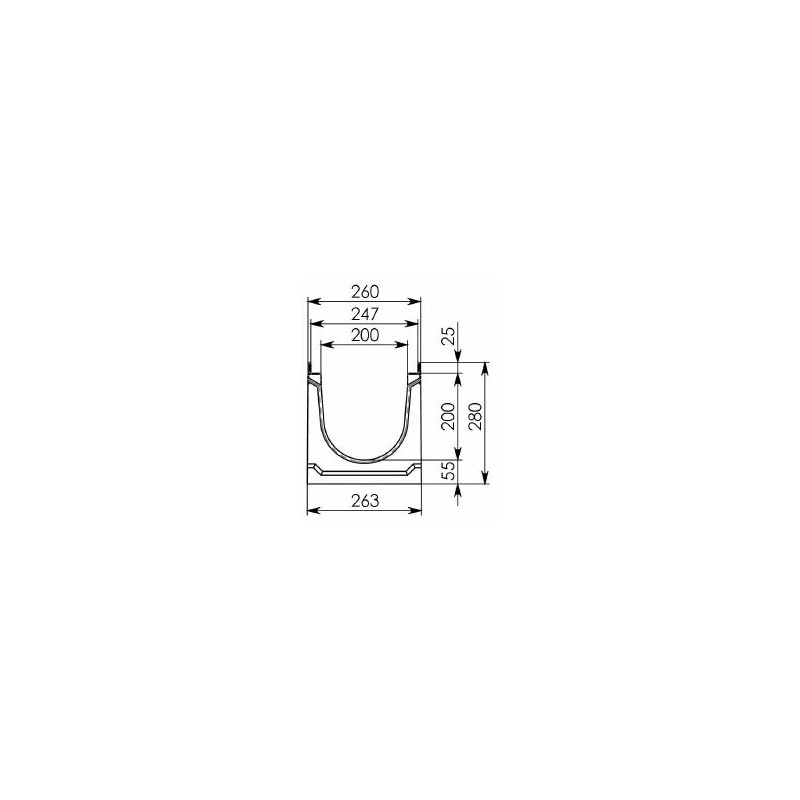

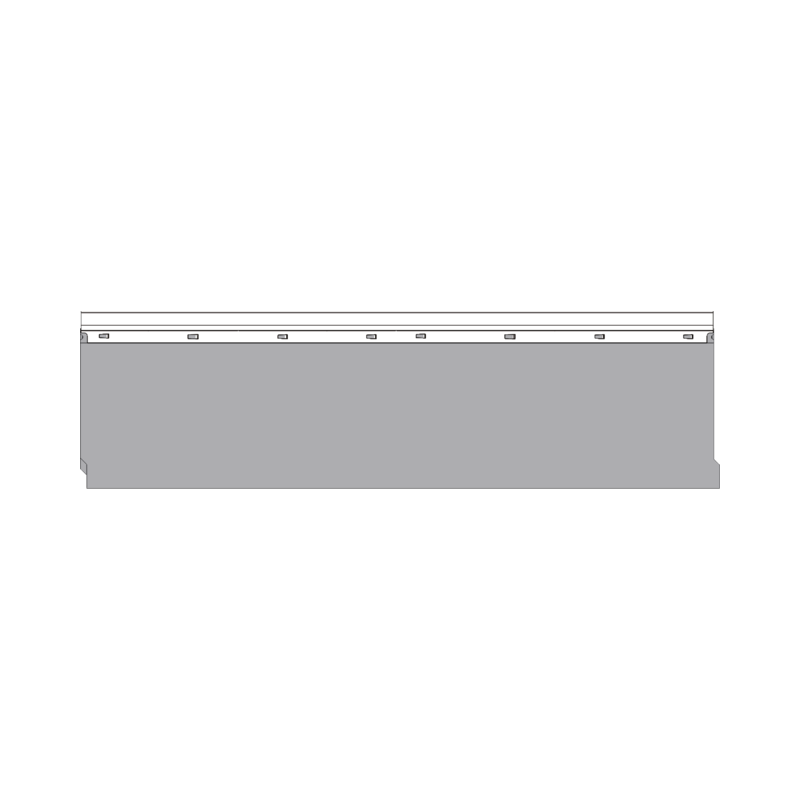

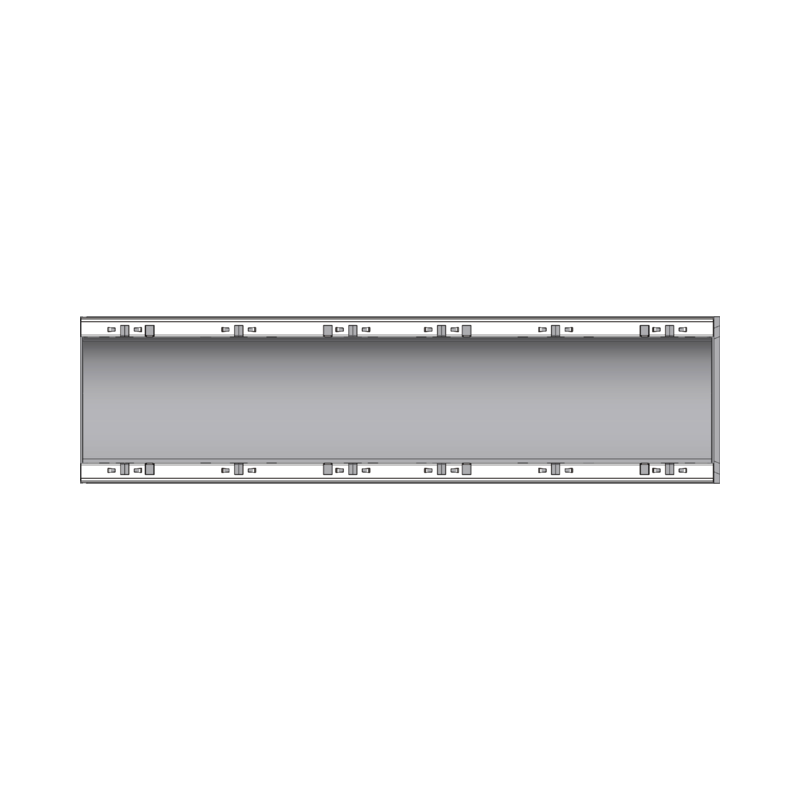

Чертежный вид лотка BGU-Z DN200, №0, без уклона

Схема 1: Бетонный лоток BGU-Z DN200, №0, без уклонаСхема 2: BGU-Z DN200, №0, без уклона

Решетки для лотка BGU-Z DN200 H280

Лоток без уклона BGU-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. В комплекте: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGU-Z DN200 H280, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU22039
    Стоимость лотка BGU-Z DN200 №0 в такой комплектации: 7 676 руб.
  • Решетка для лотка BGU-Z DN200 H280, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: RU22722
    Цена лотка BGU-Z DN200 №0 укомплектованного этой решеткой: 8 493 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN200 H280 и трубы Ø160 мм:

Схема построения BGU-Z DN200, №0

Сброс воды через пескоуловитель. Подключается 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU-Z с уклоном

Цена на BGU-Z Универсальный лоток DN200, № 0, с оцинкованной насадкой, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток водоотводный для ливневой канализации в комплекте с водоприемными чугунными решетками, а также заказать доставку этой системы на строительный объект в нужное время!
