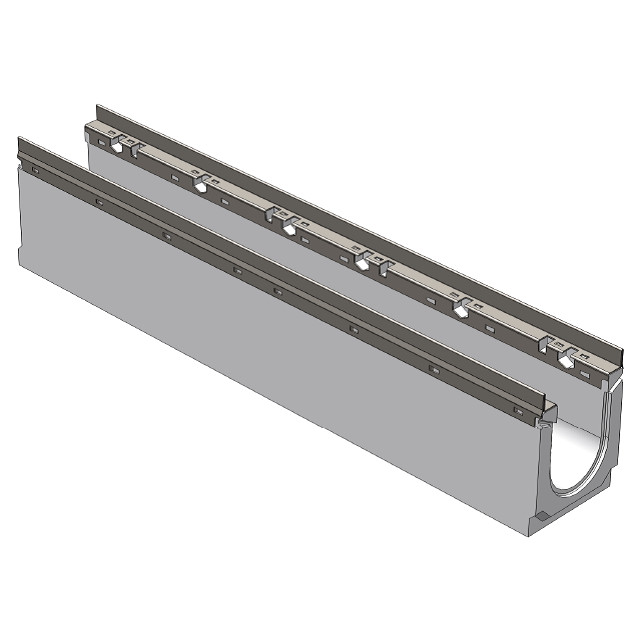

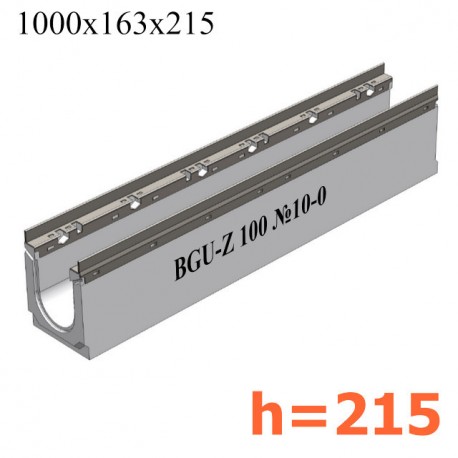

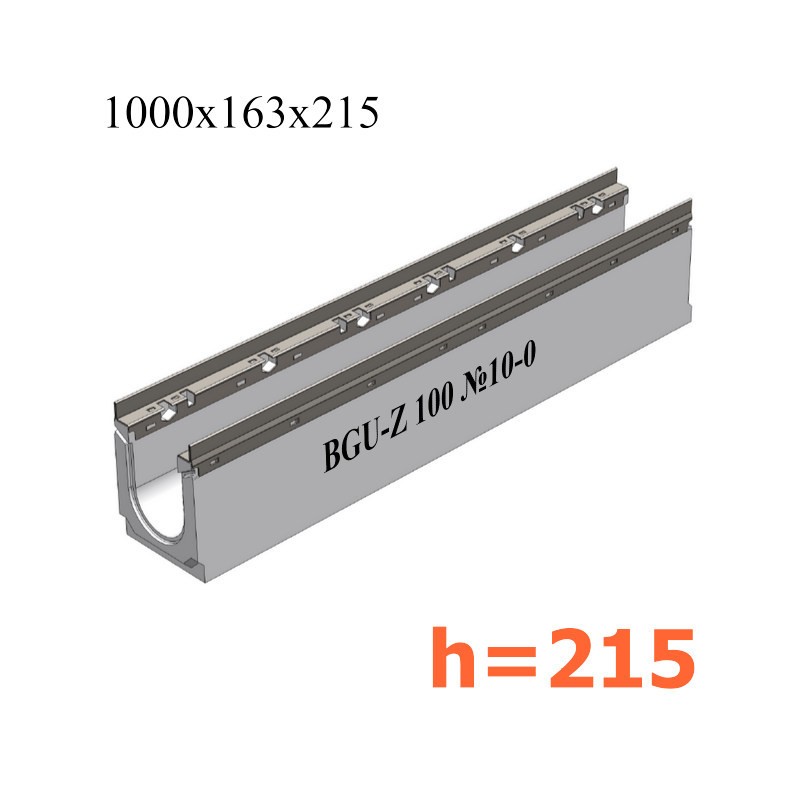

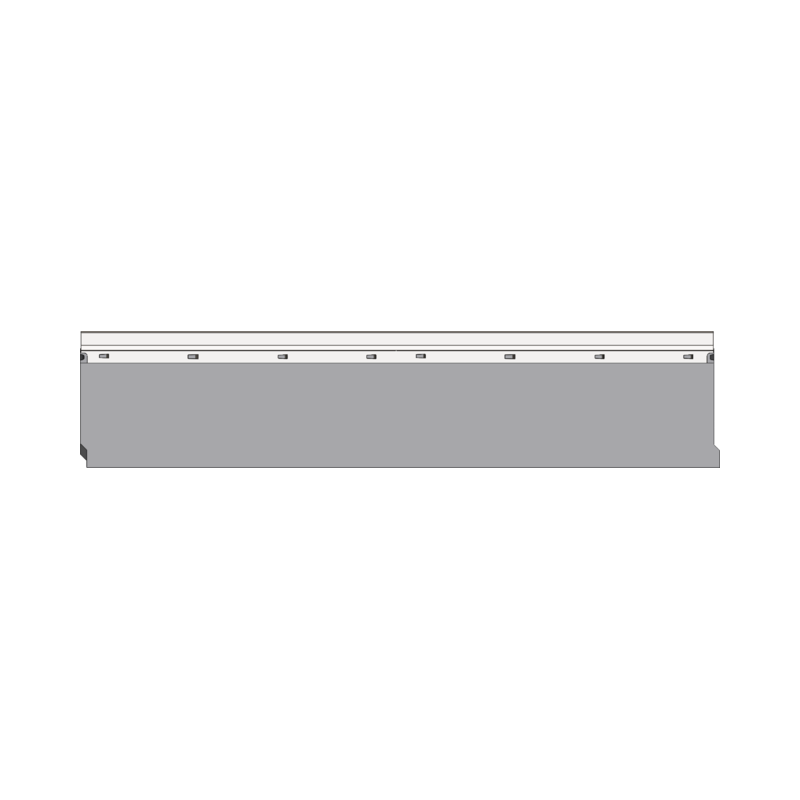

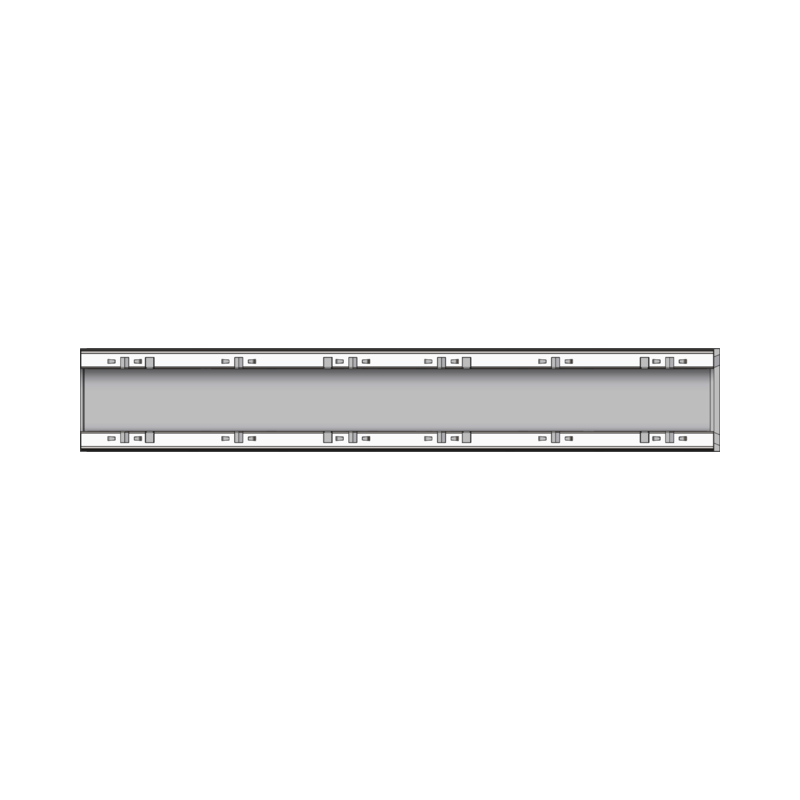

BGU-Z DN100, № 10-0 – усиленный бетонный лоток


Лоток BGU-Z DN100 H215, № 10-0

BGU-Z Универсальный лоток DN100, № 10-0, с оцинкованной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х163х215
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 44 кг.
  • Артикул: 14572
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

913 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 831,00 руб

-5%

2 980,00 руб

Характеристики

Название в проектыЛоток водоотводный бетонный коробчатый (СО-100мм), с оцинкованной насадкой КU 100.16,3 (10).21,5(17,5) - BGU-Z, № 10-0
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузкиА-E (до 60 тонн)
Размеры (ДхШхВ), мм1000х163х215
Гидравлическое сечениеШирина DN100 (100 мм), высота 175 мм.
Вес, кг44,0
Артикул14572
Проходное сечение139 см²
Пропускная способность5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияАЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
ОсобенностиМожет участвовать в построении линии с уклоном 0,5%. Устанавливается последним номером после лотка с уклоном №10.
ПримечаниеДополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E.
Кол-во на паллете25 шт.

Подробнее

Бетонный лоток BGU-Z DN100, № 10-0

Дренажный канал BGU-Z DN100, № 10-0 - это водоотводный бетонный лоток шириной горизонтального гидравлического сечения DN100 (100 мм) и внешней высотой 190 мм, усиленный оцинкованными насадками. Пропускная способность желоба составляет - 5,5 литра в секунду при уклоне 0,5% или 5 мм на один метр желоба. Применяется в местах, где возможны высокие динамические нагрузки на дренажный канал.

Универсальный бетонный лоток BGU-Z DN100, № 10-0 может участвовать в построении ливневой канализации с применением лотков с уклоном (переменным сечением), в общей линии устанавливается последним или после лотка с уклоном № 10. Всего в построении бетонных лотков с уклоном может быть применено: 3 прямых лотка с высотами 165, 190 и 215 мм, а также 10 промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN100 с уклоном.

Модель дренажного канала BGU-Z DN100, № 10-0 может быть выполнена с вертикальным выпуском, водосливом для подключения канализационной трубы Ø110 мм (артикул 14575).

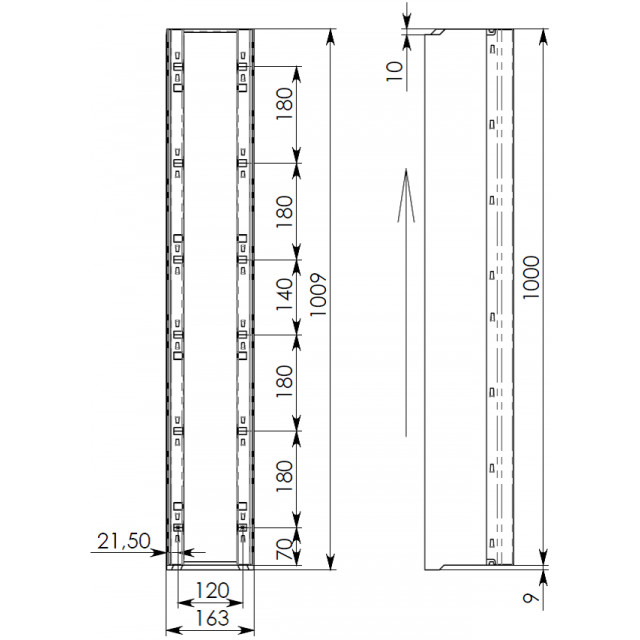

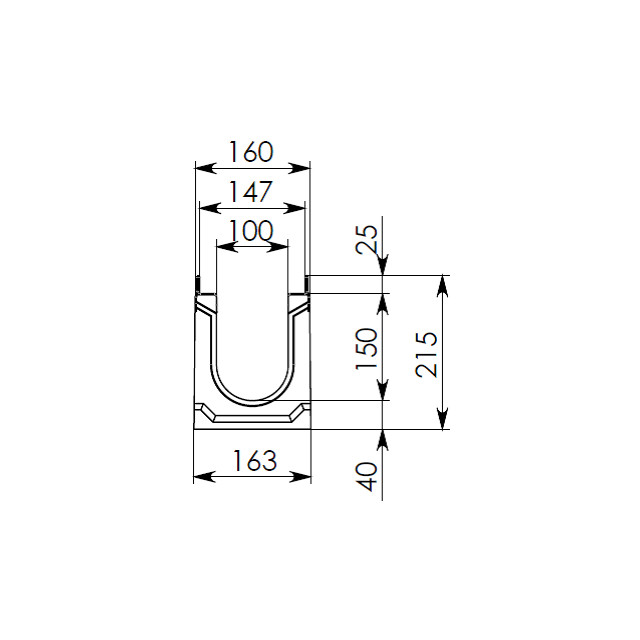

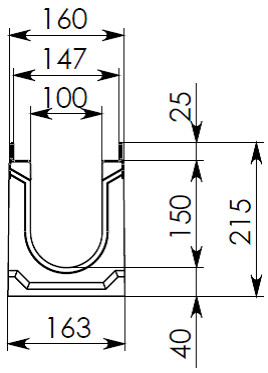

Схема лотка BGU-Z DN100, №10-0, без уклона

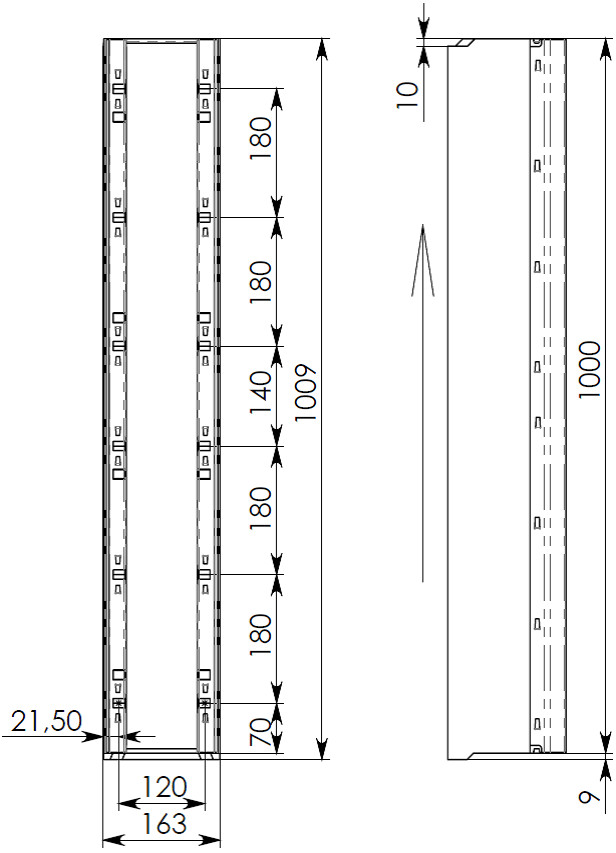

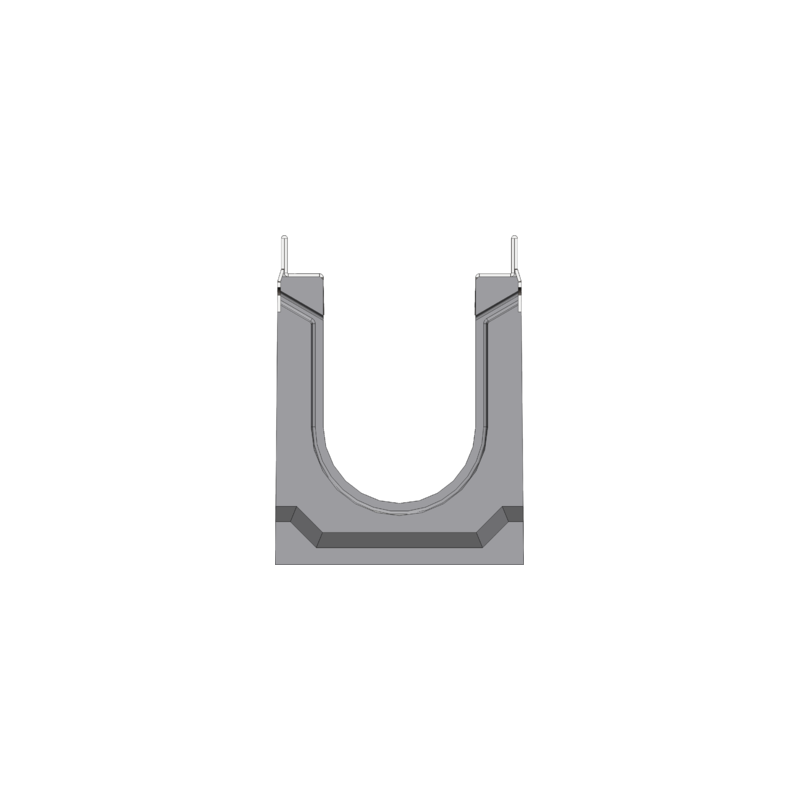

Схема 1: Бетонный лоток BGU-Z DN100, №10-0, без уклонаСхема 2: BGU-Z DN100, №10-0, без уклона

Решетки для лотка BGU-Z DN100 H215

Универсальный лоток без уклона BGU-Z DN100, №10-0 может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

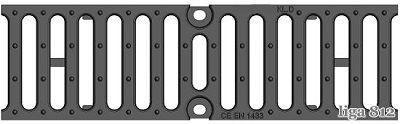

  • Решетка для лотка BGU-Z DN100 №10-0, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU23002
    Стоимость лотка BGU-Z DN100, №5-0 в такой комплектации: 5 035 руб.

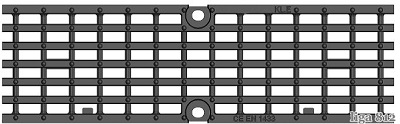

  • Решетка для лотка BGU-Z DN100 №10-0, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: 23820
    Цена лотка BGU-Z DN100 №5-0 в комплектации с такой решеткой: 5 263 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN100 H215 и трубы Ø110 мм:

Схема построения BGU-Z DN100, №10-0

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU-Z с уклоном

Цена на BGU-Z Универсальный лоток DN100, № 10-0, с оцинкованной насадкой, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток дренажный в комплекте с ливневыми чугунными решетками, а также заказать доставку этой системы линейного водоотвода на строительный объект в нужное время!
