BGU-Z DN100, № 5-0 – бетонный лоток с оцинкованной насадкой

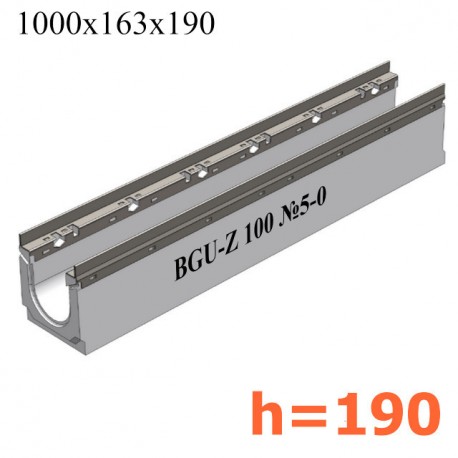

Лоток BGU-Z DN100 H190, № 5-0

BGU-Z Универсальный лоток DN100, № 5-0, с оцинкованной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х163х190
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 41 кг.
  • Артикул: 14571
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 726,50 руб

-5%

2 870,00 руб

Характеристики

Название в проектыЛоток водоотводный бетонный коробчатый (СО-100мм), с оцинкованной насадкой КU 100.16,3 (10).19(15) - BGU-Z, № 5-0
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузкиА-E (до 60 тонн)
Размеры (ДхШхВ), мм1000х163х190
Гидравлическое сечениеШирина DN100 (100 мм), высота 150 мм.
Вес, кг41,0
Артикул14571
Проходное сечение114 см²
Пропускная способность3,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияАЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
ОсобенностиМожет участвовать в построении линии с уклоном 0,5%. Устанавливается перед шестым номером лотка с уклоном.
ПримечаниеДополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E.
Кол-во на паллете25 шт.

Подробнее

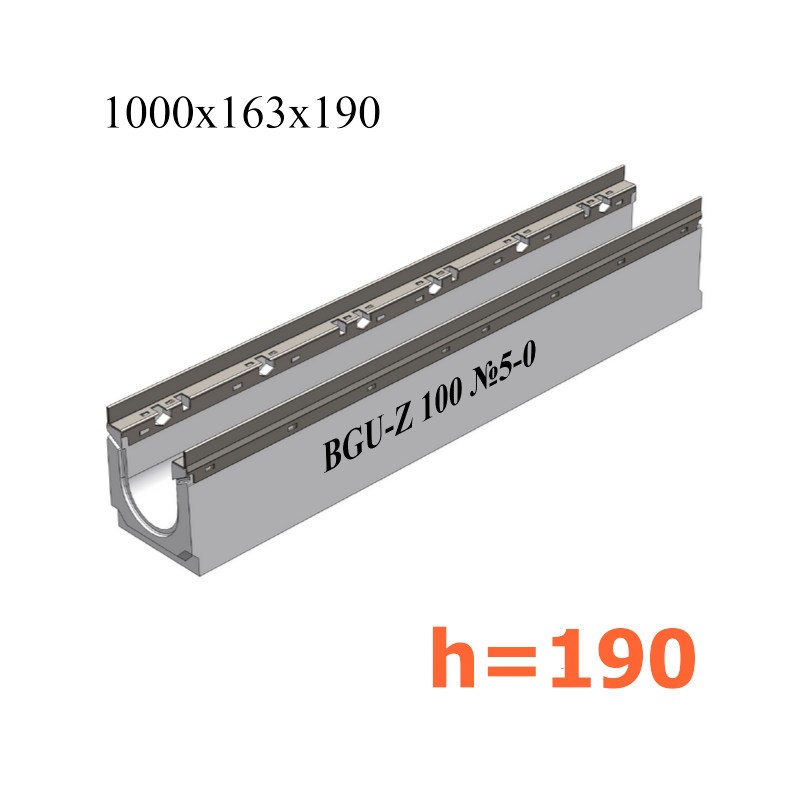

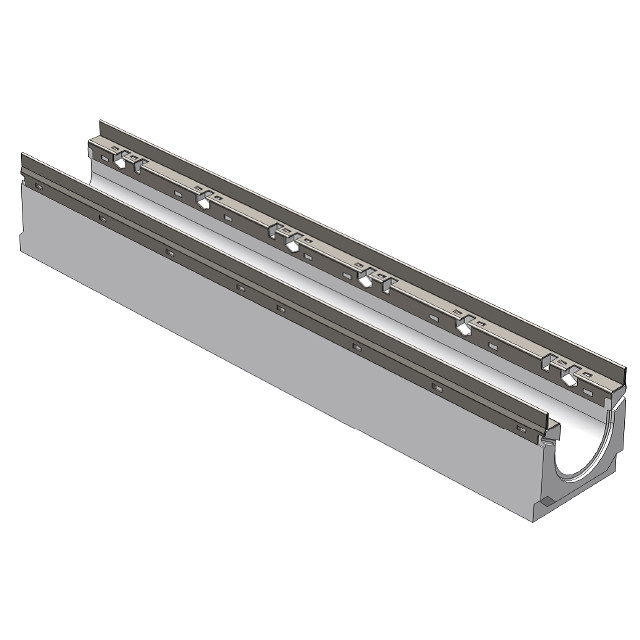

Бетонный лоток BGU-Z DN100, № 5-0

Водоотводный желоб BGU-Z DN100, № 5-0 - это усиленный оцинкованными насадками бетонный лоток, шириной горизонтального гидравлического сечения DN100 (100 мм) и внешней высотой 190 мм. Пропускная способность канала составляет - 3,9 литра в секунду при уклоне 0,5% или 5 мм на один метр канала. Применяется в местах, где возможны высокие механические нагрузки на водоотводный канал.

Универсальный бетонный лоток BGU-Z DN100, № 5-0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается между 5 и идущим следом лотком с уклоном № 6. Всего в построении бетонных лотков с уклоном может быть применено: 3 прямых лотка с высотами 165, 190 и 215 мм, а также 10 промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN100 с уклоном.

Модель канала BGU-Z DN100, № 5-0 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 14574).

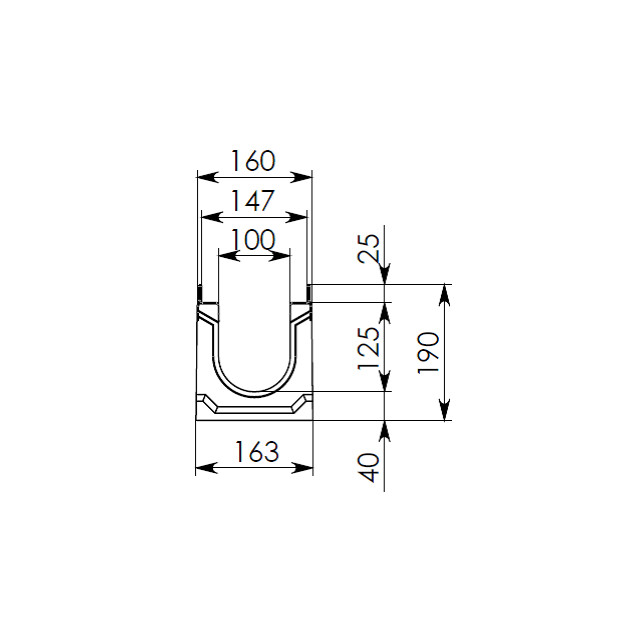

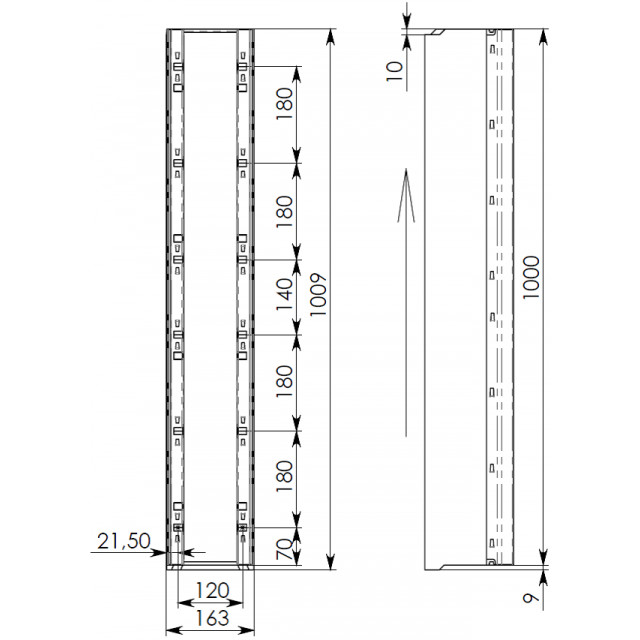

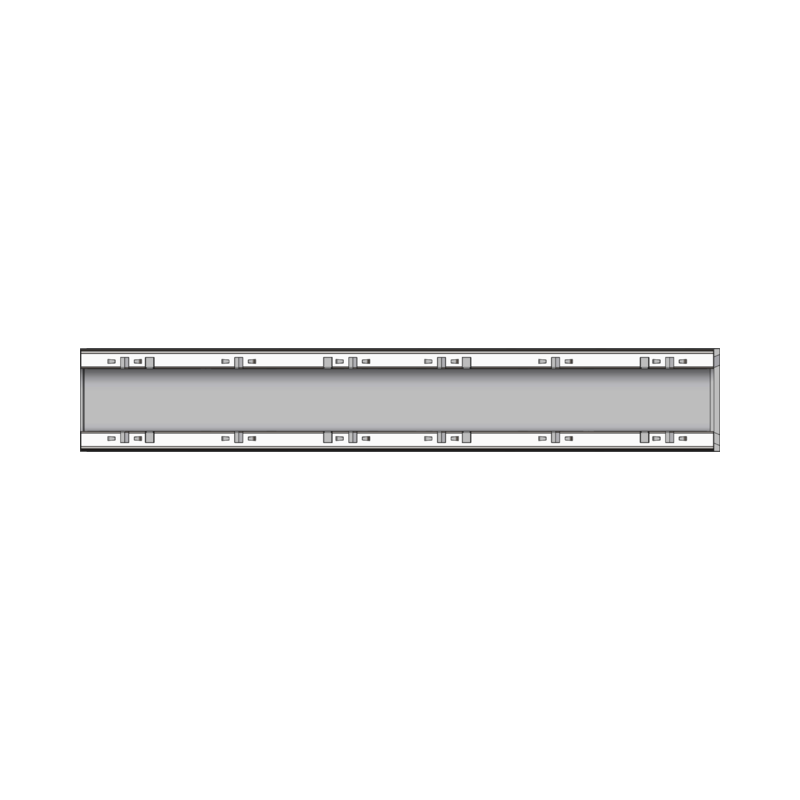

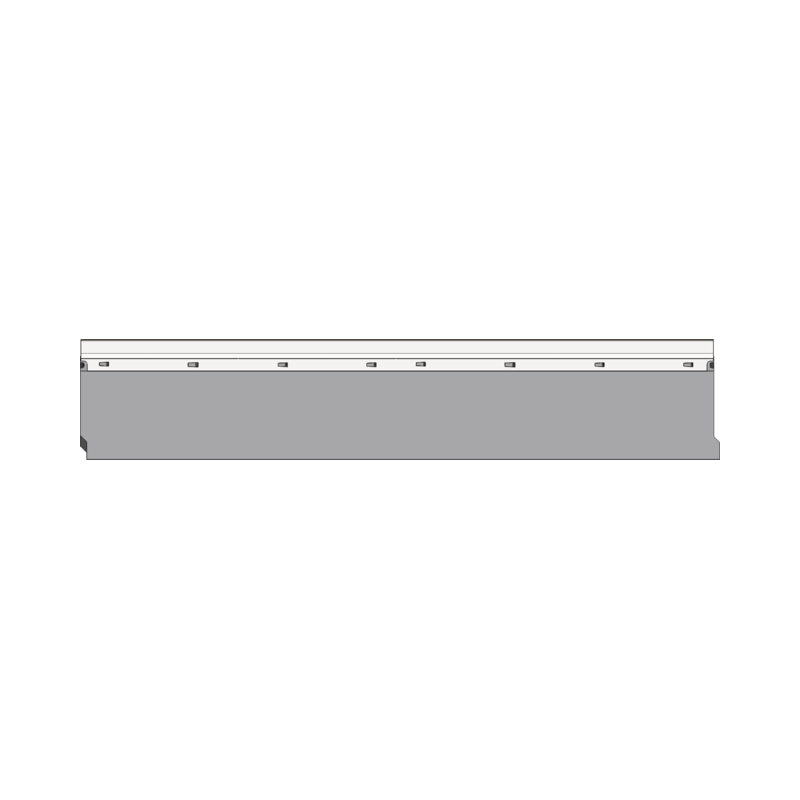

Схема лотка BGU-Z DN100, №5-0, без уклона

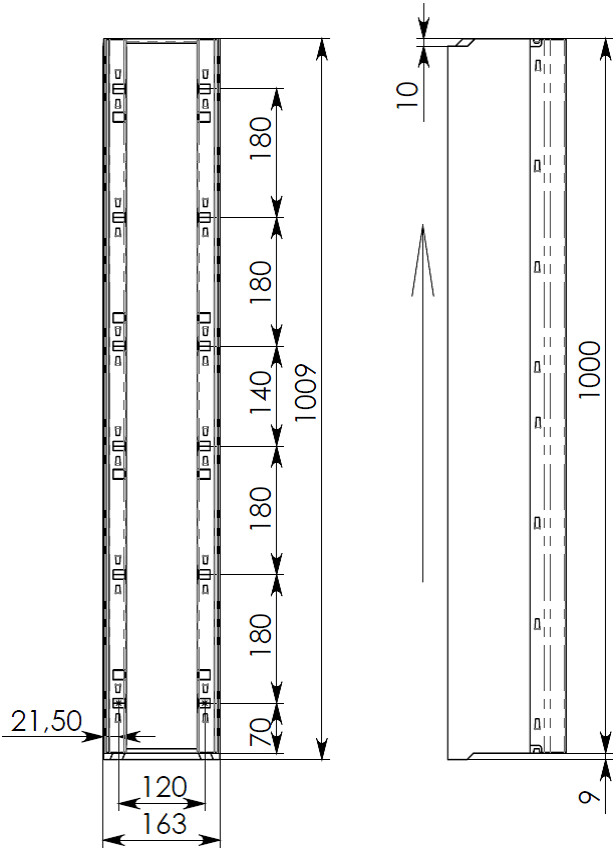

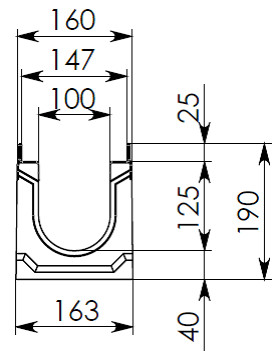

Схема 1: Бетонный лоток BGU-Z DN100, №5-0, без уклонаСхема 2: BGU-Z DN100, №5-0, без уклона

Решетки для лотка BGU-Z DN100 H190

Универсальный лоток без уклона BGU-Z DN100, №5-0 может быть укомплектован высокопрочными дренажными чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGU-Z DN100 №5-0, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU23002
    Стоимость лотка BGU-Z DN100, №5-0 в такой комплектации: 4 931 руб.
  • Решетка для лотка BGU-Z DN100 №5-0, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: 23820
    Цена лотка BGU-Z DN100 №5-0 в комплектации с такой решеткой: 5 159 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN100 H190 и трубы Ø110 мм:

Схема построения BGU-Z DN100, №5-0

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU-Z с уклоном

Цена на BGU-Z Универсальный лоток DN100, № 5-0, с оцинкованной насадкой, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток водоотводный в комплекте с дренажными чугунными решетками, а также заказать доставку этой системы поверхностного водоотвода на строительный объект в нужное время!
