BGF DN150, h 100 – мелкосидящий лоток без уклона


Лоток BGF DN150 H100

BGF Мелкосидящий лоток DN150, высота 100, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х213х100
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 28 кг.
  • Артикул: 11050
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

630 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 425,00 руб

Характеристики

Название в проектыBGF Мелкосидящий лоток DN150, h 100, без уклона
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х213х100
Гидравлическое сечениеШирина DN150 (150 мм), высота 65 мм.
Вес, кг28,0
Артикул11050
Проходное сечение60 см²
Пропускная способность2,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
ОсобенностиМалая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
ПримечаниеВ конструкции бетонного лотка BGU DN150 H100 не предусмотрены варианты крепления для дренажных решеток!

Подробнее

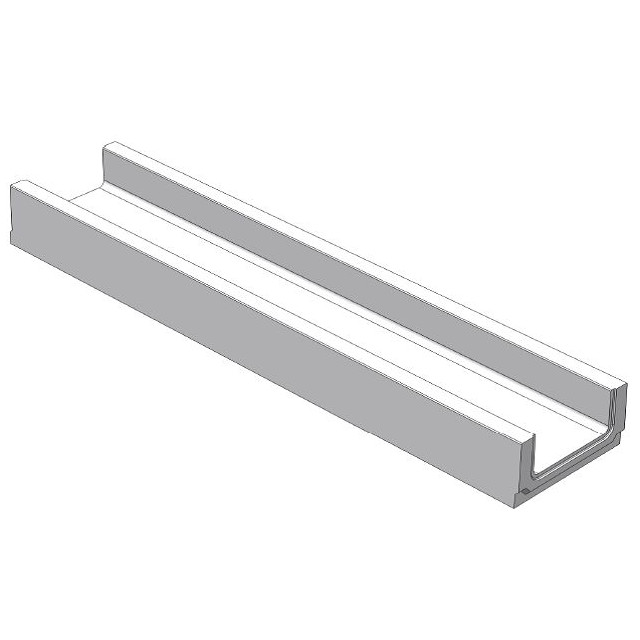

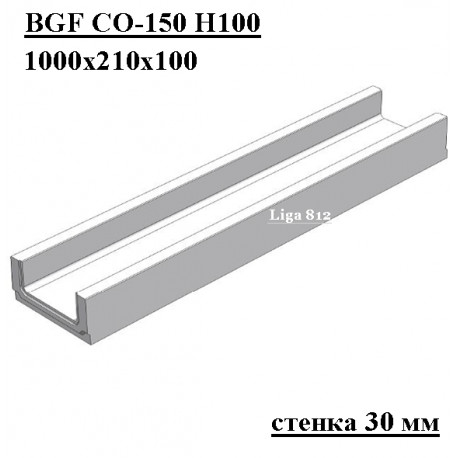

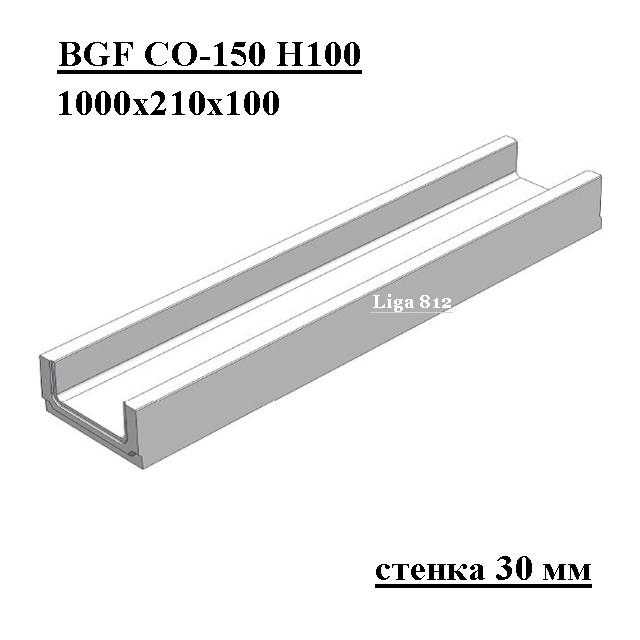

Бетонный лоток BGF DN150, h 100 без уклона

Ливневый бетонный лоток BGU DN150 H100 – это единственный представитель мелкосидящих каналов шириной гидравлического сечения 150 мм. Чаще всего применяется в качестве прикромочного водоотводного лотка на территориях с небольшой площадью водосбора. Пропускная способность желоба – 2,6 литров в секунду при уклоне 0,5%.

Мелкосидящий канал без уклона может быть оснащен вертикальным водосливом под патрубок диаметром 110 мм (арт. 11051).

ВажноВажно!
В конструкции бетонного лотка BGU DN150 H100 не предусмотрены варианты крепления для дренажных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

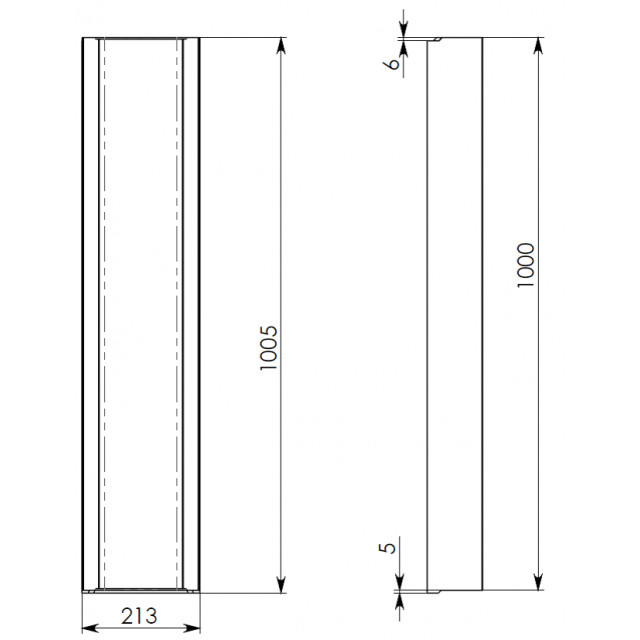

Схема лотка BGF DN150, h 100, без уклона

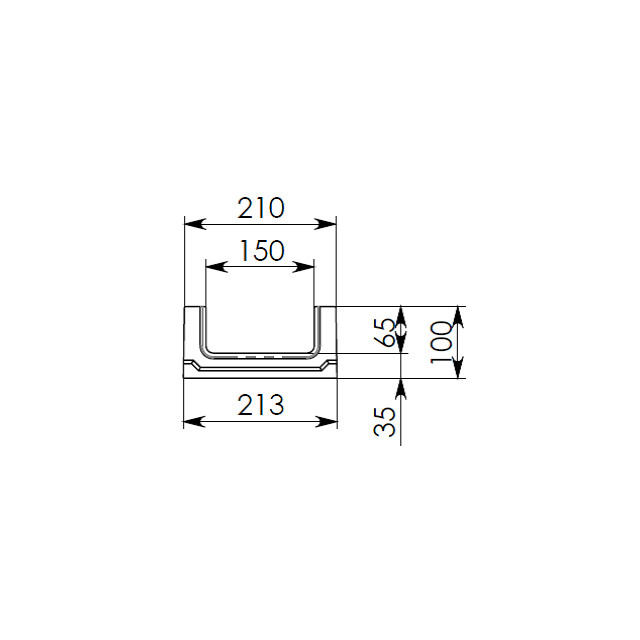

Схема 1: Бетонный лоток BGF DN150, h 100, без уклонаСхема 2: BGF Мелкосидящий лоток DN150, h 100, без уклона

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF DN150 H100 и трубы Ø110 мм:

Схема построения BGF DN150, h 100

Цена на BGF Мелкосидящий лоток DN150, h 100, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток ливневый в комплекте с водоприемными решетками, а также заказать доставку этой системы на строительные объекты во всех регионах страны!
