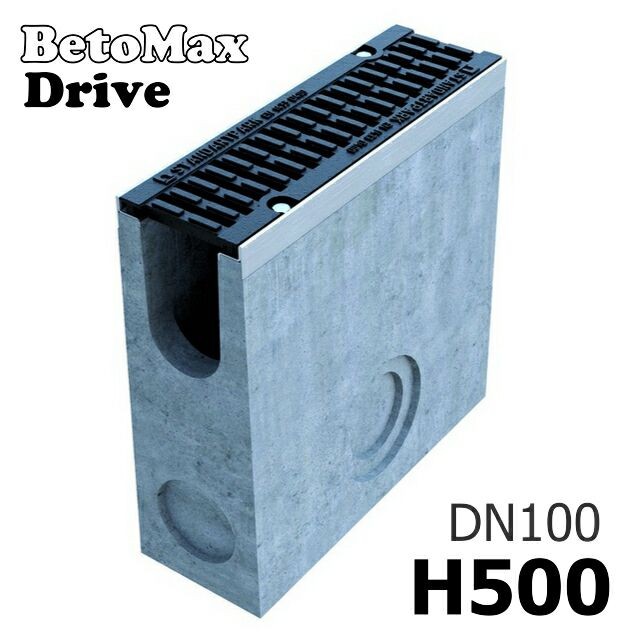

Пескоуловитель BetoMax Drive ПУ-10.16.50-Б бетонный с чугунной решеткой


Пескоуловитель BetoMax Drive DN100 H500 с решеткой, кл. D

Пескоуловитель BetoMax Drive ПУ-10.16.50-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 500х160х500
  • Сечение: DN100
  • Артикул: 040871334
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: A15-D400 (до 40 тонн)
  • Вес в сборе: 60 кг.

Цена указана за комплект.

Подробнее

30 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 542,00 руб

Характеристики

Название в проектыКомплект: Пескоуловитель BetoMax Drive ПУ-10.16.50-Б бетонный с решеткой щелевой чугунной ВЧ кл. D
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиD400 (до 40 тонн)
Размеры (ДхШхВ), мм500х160х500
Гидравлическое сечениеШирина DN100 (100 мм), высота 455 мм.
Вес, кг60,0
Артикул040871334
Области примененияГаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
ОсобенностиВ комплекте: 1 пескоуловитель бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки, 2 винта (крепеж).
ПримечаниеМожет использоваться с усиленными бетонными лотками BetoMax Drive DN100. Соединяется с трубами Ø110 и 160 мм.
Кол-во на паллете12 шт.

Подробнее

Бетонный пескоуловитель BetoMax Drive DN100 с чугунной решеткой

Пескоуловитель из армированного бетона (фибробетон) для лотков серии BetoMax Drive шириной гидравлического сечения DN100 (100 мм). Применяется в качестве естественного фильтра, защищает линию канализации от попадания внутрь различных крупных частей грязи и мусора. Пескоуловитель BetoMax Drive ПУ-10.16.50 может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубой 110-ого и 160-ого диаметров.

Бетонные пескоуловители Серии DRIVE отпускаются только в комплекте с чугунными решетками!

Купить бетонный пескоуловитель BetoMax Drive ПУ-10.16.50 для ливневой канализации линейного типа предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки D400. Цена указана рекомендованная розничная за комплект поставки.

Комплект поставки

  • Один пескоуловитель длиной 0,5 метра с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • Одна решетка длиной 0,5 метра из высокопрочного чугуна имеющая щелевую структуру типа "протектор". Максимально возможные нагрузки на решетку - класс D!
  • 2-а болта с ответной частью для надежного крепления решетки к корпусу пескоуловителя (2 шт. на одну решетку).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

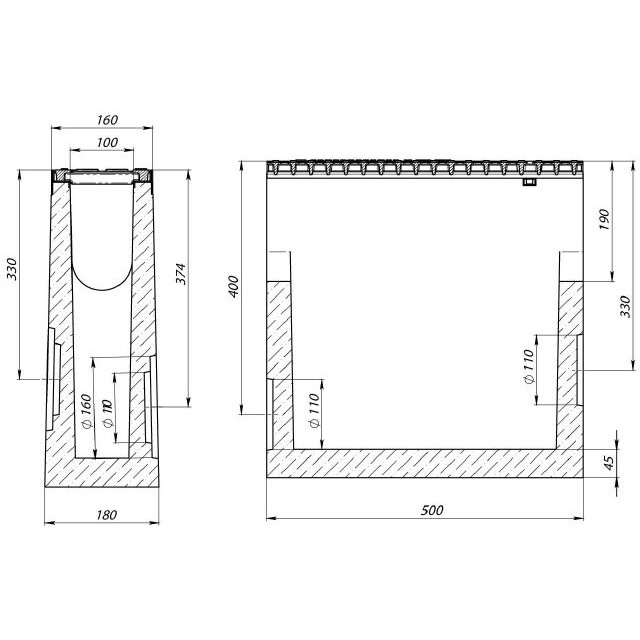

Чертежный вид пескоуловителя BetoMax Drive ПУ-10.16.50

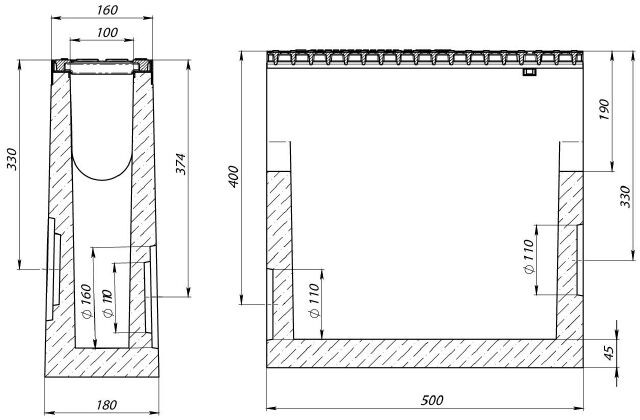

Чертеж: пескоуловитель BetoMax Drive ПУ-10.16.50 бетонный

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение пескоуловителя BetoMax Drive DN100

Двухстороннее соединение с песколовкой:

Двухстороннее подключение
