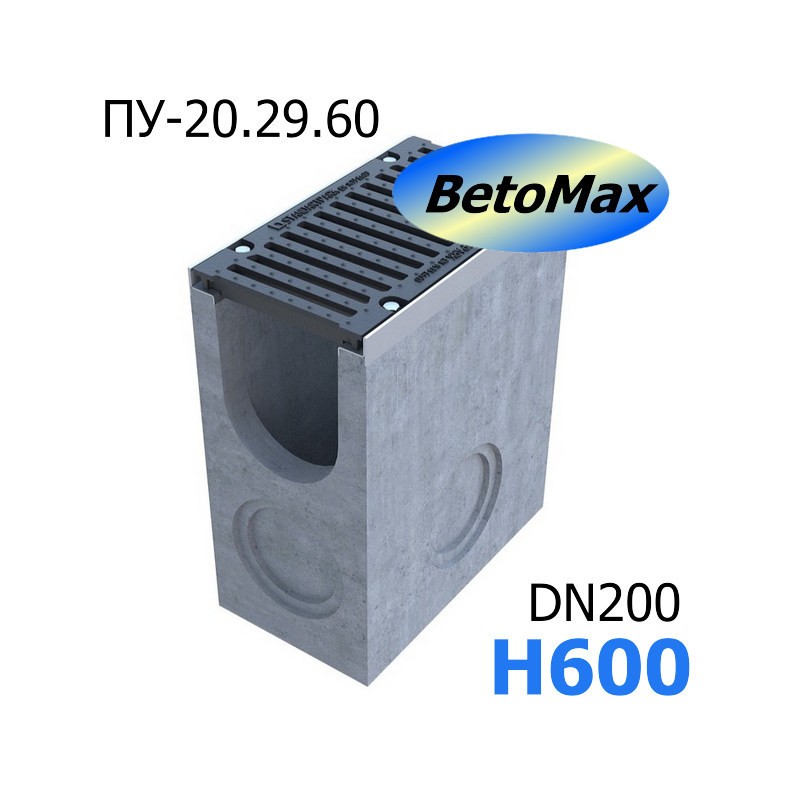

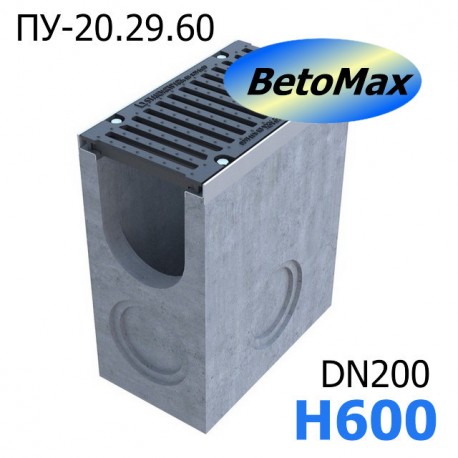

BetoMax ПУ-20.29.60 - пескоуловитель бетонный с решеткой чугунной


Пескоуловитель BetoMax-20.29.60

Пескоуловитель BetoMax ПУ-20.29.60-Б бетонный с решёткой чугунной ВЧ кл. D и Е (комплект)

  • Размеры (ДхШхВ), мм: 500х285х600
  • Сечение: DN200
  • Артикулы: 045844 и 04580
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: 91 кг.

Цена указана за комплект.

Подробнее

60 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

13 824,00 руб

Характеристики

Название в проектыПескоуловитель BetoMax ПУ-20.29.60-Б бетонный с решёткой чугунной ВЧ кл. D/Е (комплект)
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиD400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм500х285х600
Гидравлическое сечениеШирина DN200 (200 мм), высота 540 мм.
Вес, кг91,0
Артикул045844 и 04580
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиВ комплекте: 1 пескоуловитель бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки, 4 винта (крепеж).
ПримечаниеМожет использоваться с усиленными бетонными лотками BetoMax DN200. Соединение с трубами Ø160 и 200 мм.
Кол-во на паллете8 шт.

Подробнее

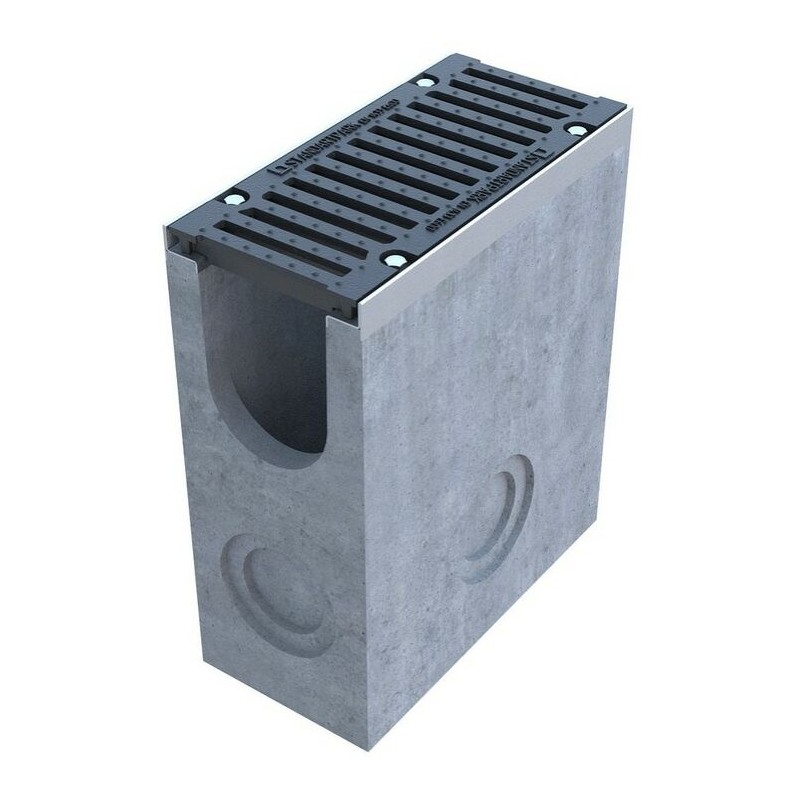

Пескоуловитель бетонный с чугунной решеткой BetoMax DN200

Бетонный пескоуловитель с чугунными решетками для лотков серии BetoMax с гидравлическим сечением DN200 (200 мм). Применяется в качестве эффективного фильтра, защищает систему ливневой канализации от попадания внутрь различных фракций грязи и мусора. Пескоуловитель BetoMax-20.29.60 может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубой 160-ого (4 места) и 200-ого (4 места) диаметра.

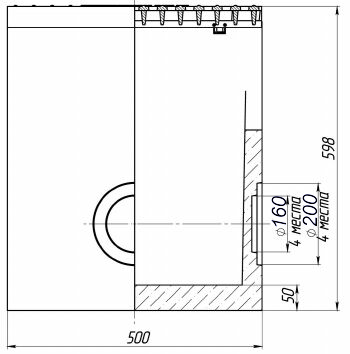

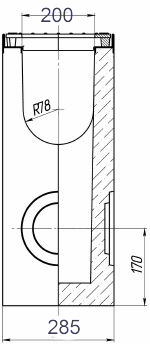

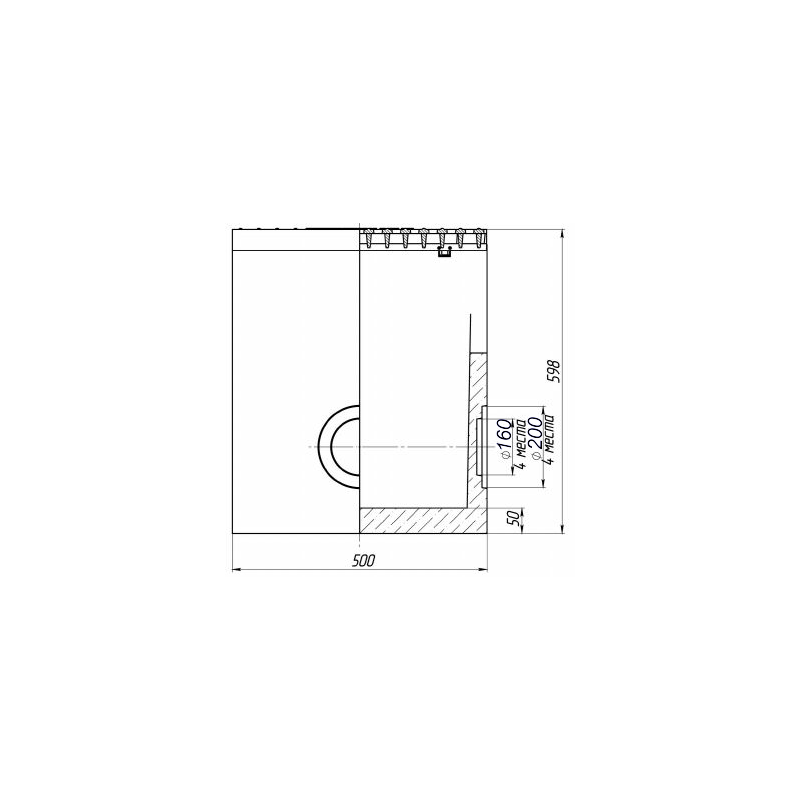

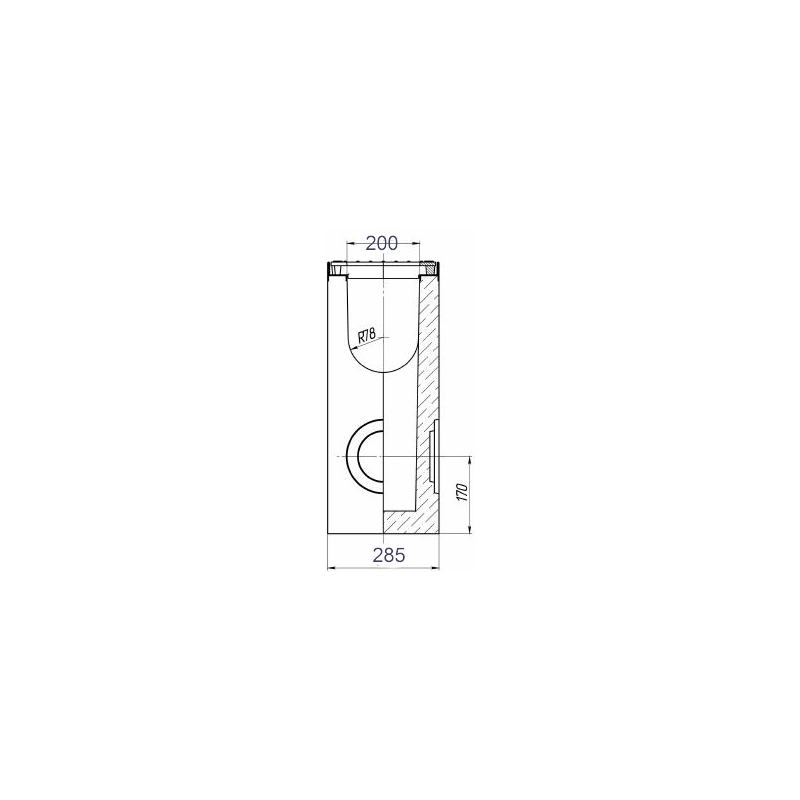

Чертежный вид пескоуловителя BetoMax DN200

Чертеж: пескоуловитель BetoMaxi-20.29.60 бетонныйСхема: пескоуловитель BetoMax DN200 бетонный

Примечание для лотков MaxiПескоуловители бетонные BetoMax отпускаются только в комплекте с чугунными решетками!

Комплектация

Пескоуловитель BetoMax поставляется в сборе с чугунной решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на пескосборную конструкцию, можно выбрать дренажную чугунную решетку нужного класса и типа.

В комплекте: 1 пескоуловитель бетонный, 1-а решетка длиной 500 мм из высокопрочного чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*500 мм), 4 специальных винта с ответной частью для крепления решетки к пескоуловителю.

Варианты решеток в комплекте

Пескоуловитель BetoMax ПУ-20.29.60-Б бетонный с решёткой ячеистой чугунной ВЧ кл.D (комплект) 045844

Решетка для пескоуловителя BetoMax 200, кл. D (ячеистая)

Ячеистая
класс нагрузки D400

Песколовка с такой решеткой имеет артикул 045844

Пескоуловитель BetoMax ПУ-20.29.60-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04580

Решетка для пескоуловителя BetoMax 200, кл. E (щелевая)

Щелевая
класс нагрузки E600

Комплект с такой решеткой имеет артикул 04580

Цена на бетонный пескоуловитель BetoMax ПУ-20.29.60 указана розничная за комплект кл. D400 с учетом НДС!

Уточнить стоимость системы E600, можно изменив комбинацию товара (переменное значение - класс нагрузки).
Купить усиленный бетонный пескоуловитель в комплекте с чугунными решетками BetoMax DN200 рекомендуется для лотков с таким же сечением, а также каналов имеющих внутренний уклон (переменное сечение) 0,5%. Выгодно-низкая цена на бетонные водоотводы и пескоуловители определяется по результатам общего счета. Система доставляется во все регионы страны!

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
Пешеходные зоны, велосипедные дорожки, индивидуальная застройка.
Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Подключение пескоуловителя BetoMax DN200 к линии бетонных лотков

Двухстороннее соединение с песколовкой:

Двухстороннее подключение лотков к пескоуловителю
