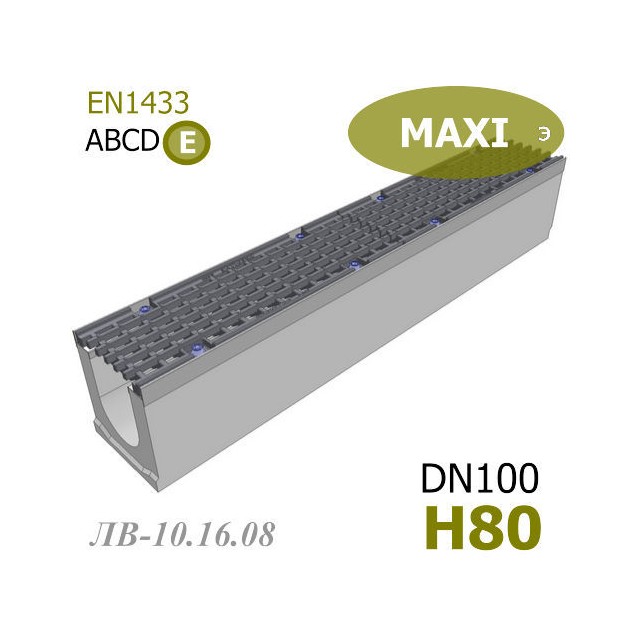

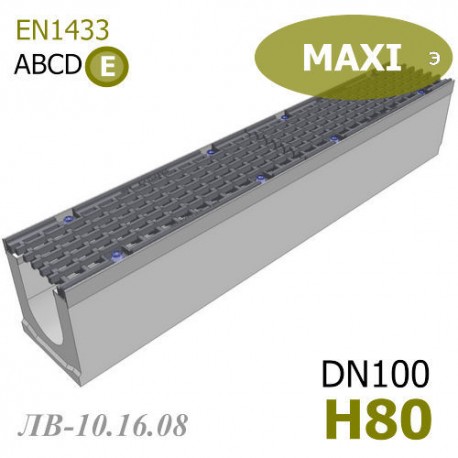

MAXI DN100 H80 (ЛВ-10.16.08) - бетонный лоток с решеткой

Цена снижена! Лоток MAXI DN100 H80 (ЛВ-10.16.80) - бетонный с решеткой Увеличить

MAXI DN100 H80

Лоток водоотводный MAXI ЛВ-10.16.08-Б бетонный с решеткой чугунной ВЧ-50, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х165х80
  • Сечение: DN100
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Артикул: 2210400-э
  • Поставляется в комплекте с чугунными решетками!
  • Вес в сборе: 28 кг.

Цена указана за комплект поставки.

Подробнее

1050 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 569,65 руб

-15%

7 729,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный MAXI ЛВ-10.16.08-Б бетонный с решеткой чугунной ВЧ-50
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки Все классы. Основные: D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х165х80
Гидравлическое сечение Ширина DN100 (100 мм), высота 35 мм.
Вес, кг 28
Артикул 2210400-э
Проходное сечение 45 см²
Пропускная способность 1,95 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов М10-12 (крепеж).
Кол-во на паллете 48/200

Подробнее

Лоток MAXI ЛВ-10.16.08 c чугунными решетками

Открывает серию оригинальных ливневых каналов - мелкосидящий бетонный лоток MAXI ЛВ-10.16.08 для отвода воды и обустройства сточной канавы. Благодаря своим небольшим размерам, в первую очередь габаритной высоте - h=80 (80 мм), такие желоба востребованы в организованных инженерных коммуникациях паркингов. Низкопрофильный лоток, также широко применяется в местах, где есть ограничения по высоте заложения ливневки, например: бетонные плиты в основании, маршрут грунтовых вод под дренажной цепочкой.

Сборочная единица

Примечание для лотков MaxiЛотки MAXI данной модификации отпускаются в комплекте с чугунными решетками!

Лотки водоотводные бетонные МАКСИ поставляются в сборе с чугунными решетками (ВЧ50). В комплект входит: 1 лоток бетонный (L=1000 mm), 2-е решетки ячеистой структуры из высокопрочного чугуна (L=500 mm), усиливающие стальные оцинкованные насадки на бортах лотка (2 шт.*1000 mm), болтовое крепление решетки к лотку по периметру (4 шт. на одну решетку или 8 шт. на канал).

Чертежный вид лотка MAXI DN100 H80 (ЛВ-10.16.08)

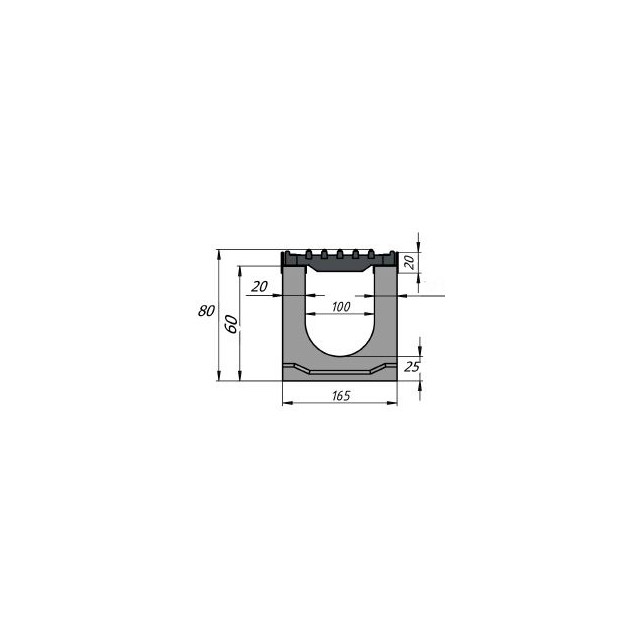

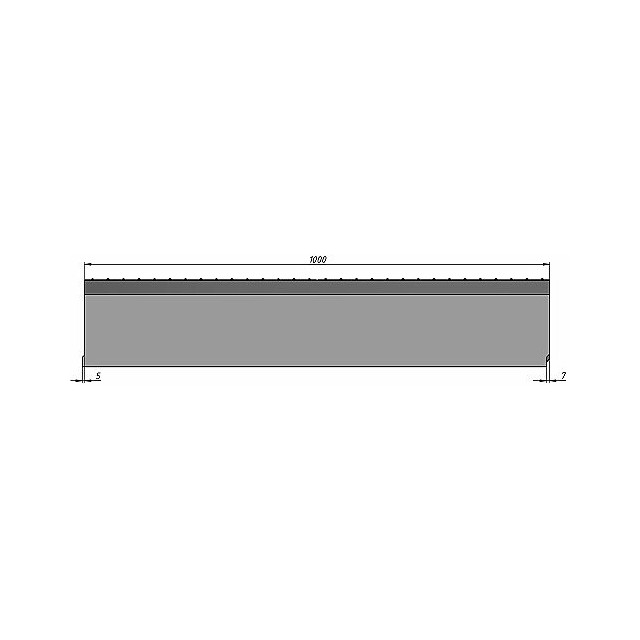

Схема лотка, вид спереди Схема лотка, вид слева

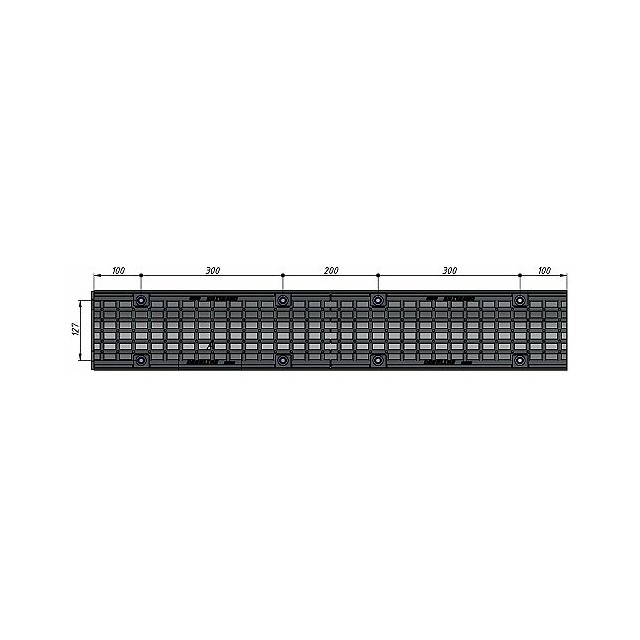

Схема лотка, вид сверху

Когда необходимо каскадное построение линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб MAXI DN100 H80 может устанавливаться первым. Всего насчитывается 3 (три) типоразмера в этой обойме: H80, H100, H120. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

В виде дополнительной опции (под заказ) в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). Но, как показывает практика, лучше фрезеровать (сверлить) отверстие для патрубка лучше по месту установки системы.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Купить бетонный лоток MAXI DN100 H80, тип ЛВ-10.16.08, по желанию, можно в комплекте с чугунной решеткой или отдельно, как самостоятельный элемент. Если Вы хотите понизить класс несущей конструкции с целью сохранения бюджета, тогда воспользуйтесь чугунными решетками C250, той же конфигурации, принципом крепления. При этом характеристики самого лотка остаются те же. В этом случае, цена на комплект бетонного лотка с решетками будет несколько выигрышной. Обратите внимание, что предлагаемые системы водоотвода и ливневой канализации мы отправляем во все регионы страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка MAXI DN100 H80 и трубы Ø110 мм:

Лоток MAXI DN100 H80 и вертикальный слив

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение лотка к пескоуловителю

Двухстороннее соединение с песколовкой:

Двухстороннее подключение лотков к пескоуловителю

Схема линейного водоотвода при помощи каскадов лотков MAXI DN100:

Каскады лотков Maxi с сечением 100 мм
